Beschreibung
Reflex Longtherm Plattenwärmetauscher RHB-110-2-190, gelötet, 190 Platten, zweigängig, G 2"
Der Reflex Longtherm Plattenwärmetauscher RHB-110-2-190 ist ein gelöteter, zweigängiger Wärmetauscher aus Edelstahl (Werkstoff 1.4404) mit 190 Platten und einem primären Anschluss mit Außengewinde G 2 Zoll (50 mm). Er ist für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar ausgelegt und eignet sich insbesondere für Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Konstruktion. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Die Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften und Anschlussarten bietet der Wärmetauscher?

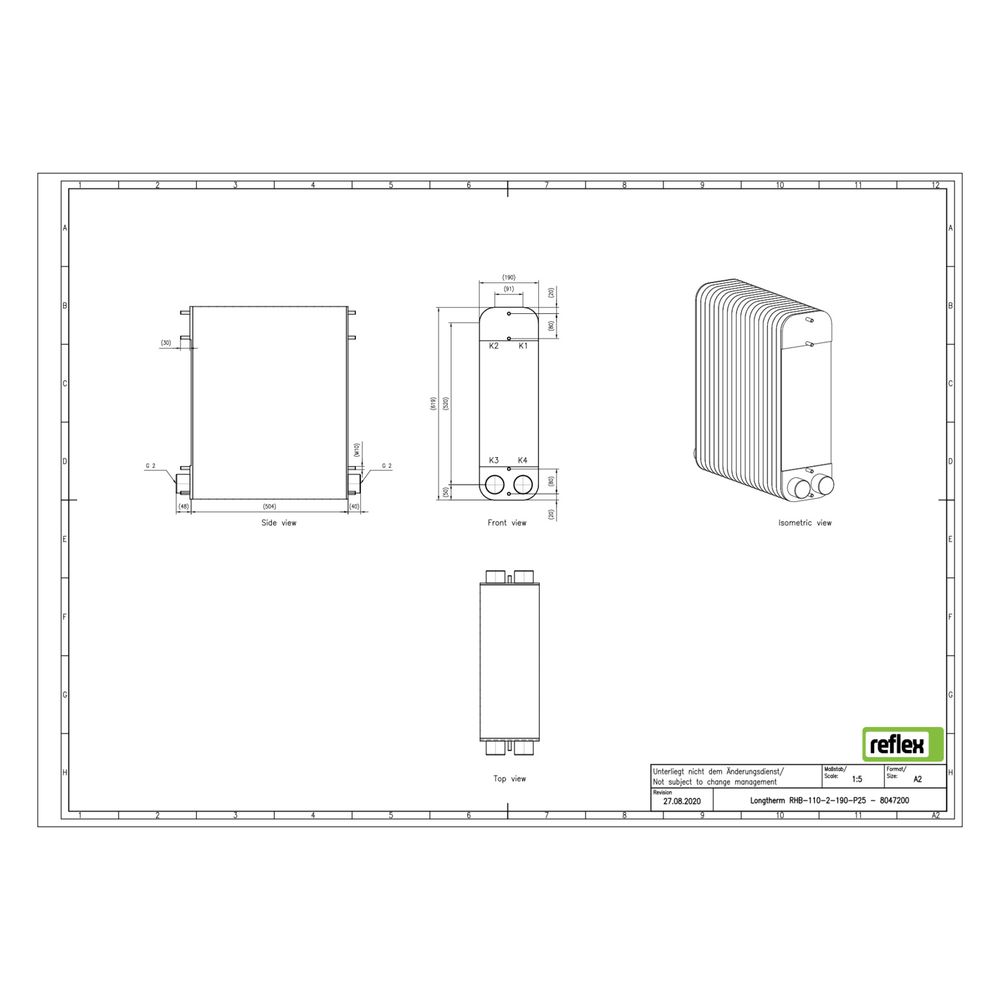

Der Plattenwärmetauscher ist zweigängig ausgeführt und verfügt über einen primären Anschluss mit Außengewinde G 2 Zoll (50 mm). Die Baulänge beträgt 191 mm, die Bauhöhe 620 mm und die Bautiefe 504 mm. Der Mittenabstand der Anschlüsse liegt bei 91 mm. Der Wärmetauscher ist für einen maximalen Betriebsdruck von 25 bar ausgelegt und kann Temperaturen bis 230 °C standhalten. Er ist für den Einsatz mit Dämmschalen geeignet, besitzt jedoch keine integrierte Dämmschale und keine seitliche Anschlussmöglichkeit.
Welche Zulassungen und Normen erfüllt der Reflex Longtherm Plattenwärmetauscher?
Der Wärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU und ist mit einem CE-Kennzeichen versehen. Diese Zulassung bestätigt die Eignung für den Einsatz in druckbeaufschlagten Anlagen und stellt sicher, dass die sicherheitstechnischen Anforderungen eingehalten werden.
Technische Daten
- Anzahl der Platten: 190
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 620 mm
- Bautiefe: 504 mm
- Baulänge: 191 mm
- Mittenabstand Anschlüsse: 91 mm
- Primärer Anschluss: Außengewinde G 2 Zoll (50 mm)
- Maximaler Betriebsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Ausführung: gelötet
- Zweigängig: ja
Der Reflex Longtherm Plattenwärmetauscher RHB-110-2-190 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in anspruchsvollen Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der stabilen gelöteten Konstruktion erfüllt er die Anforderungen moderner Haustechnik zuverlässig.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8047200 |
| Hersteller | Reflex |
| Anzahl der Platten | 190,00 |
| Artikelnummer | REFLEX-8047200 |
| Ausführung | gelötet |
| Bauhöhe | 620,00 |
| Baulänge | 191,00 |
| Bautiefe | 504,00 |
| EAN-13 | 4036705219191 |
| Geeignet für Dämmschale | ja |
| Gewicht | 93,94 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 91,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
