Reflex Longtherm Plattenwärmetauscher RLB-235-270, gelötet, 270 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-270 ist ein gelöteter, eingängiger Wärmetauscher mit 270 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist für Temperaturen bis 230 °C und Betriebsdrücke bis 25 bar ausgelegt und eignet sich für industrielle und gewerbliche Heizungs- und Kühlsysteme, die eine zuverlässige und effiziente Wärmeübertragung erfordern.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten des Werkstoffs 1.4404, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für dauerhafte Stabilität und hohe Temperaturbeständigkeit. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Ausführung RLB-235 verfügt über einen DIN Flanschanschluss.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen: Der rhc-Kanal bietet eine große thermisch wirksame Länge der Strömungskanäle mit hohem Durchflusswiderstand, während der rlc-Kanal eine kleinere thermisch wirksame Länge mit geringerem Durchflusswiderstand aufweist. Diese Kombination optimiert die Wärmeübertragung und den hydraulischen Betrieb.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C und einen maximalen Betriebsdruck von 25 bar ausgelegt. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU. Der Anschluss erfolgt über Rohrenden mit einem Nenndurchmesser von DN 80 und einem Mittenabstand von 204 mm.

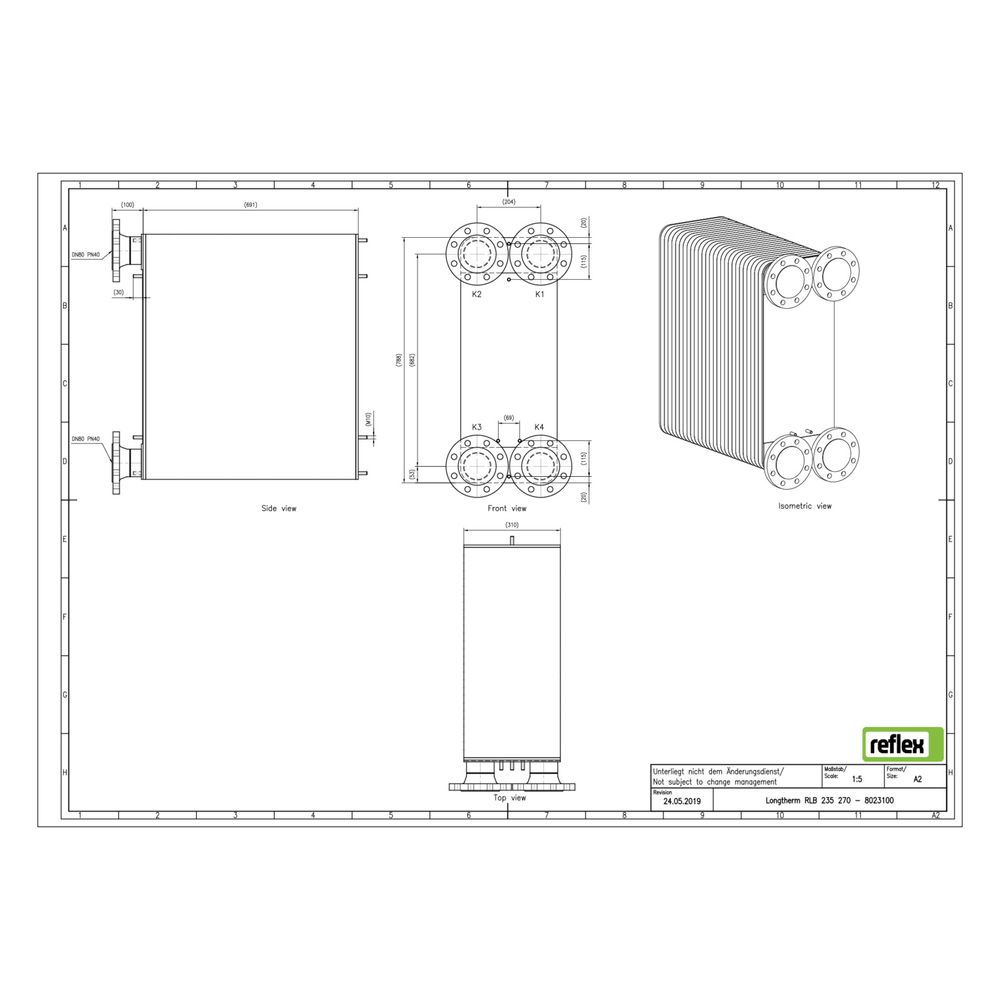

Welche Abmessungen und Materialien zeichnen das Gerät aus?
Der Wärmetauscher hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 673 mm. Die Platten bestehen aus rostfreiem Stahl (1.4404), das Lotmaterial ist Kupfer. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 270
- Werkstoff der Platten: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Betriebsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 673 mm
- Mittenabstand Anschlüsse: 204 mm
- Anschlussart: DIN Flanschanschluss
Der Reflex Longtherm Plattenwärmetauscher RLB-235-270 überzeugt durch seine robuste Bauweise mit gelöteten Edelstahlplatten und Kupferlot, die hohe Temperaturen und Drücke sicher bewältigen. Mit 270 Platten und einem Nenndurchmesser von DN 80 bietet er eine effiziente Wärmeübertragung für anspruchsvolle Heiz- und Kühlsysteme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8023100 |
| Hersteller | Reflex |
| Anzahl der Platten | 270,00 |
| Artikelnummer | REFLEX-8023100 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 673,00 |
| EAN-13 | 4036705193736 |
| Geeignet für Dämmschale | ja |
| Gewicht | 285,6 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
