Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-110-160, gelötet, 160 Platten, eingängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RLB-110-160 ist ein gelöteter, eingängiger Wärmetauscher mit 160 Edelstahlplatten und einem Außengewindeanschluss G 2 1/2 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung auf kleinem Bauraum erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Die Platten sind durch Kontaktpunkte verbunden, wodurch eine stabile und dauerhafte Verbindung entsteht. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen, die die Strömungsräume unterscheiden: Der rhc-Kanal bietet eine große thermisch wirksame Länge mit hohem Durchflusswiderstand, während der rlc-Kanal eine kleinere thermisch wirksame Länge mit geringem Durchflusswiderstand aufweist. Diese Kombination optimiert den Wärmeübergang und den hydraulischen Widerstand im System.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis zu 230 °C ausgelegt und hält einem maximalen Betriebsdruck von 25 bar stand. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU, was die Eignung für den Einsatz in druckbeaufschlagten Anlagen bestätigt.

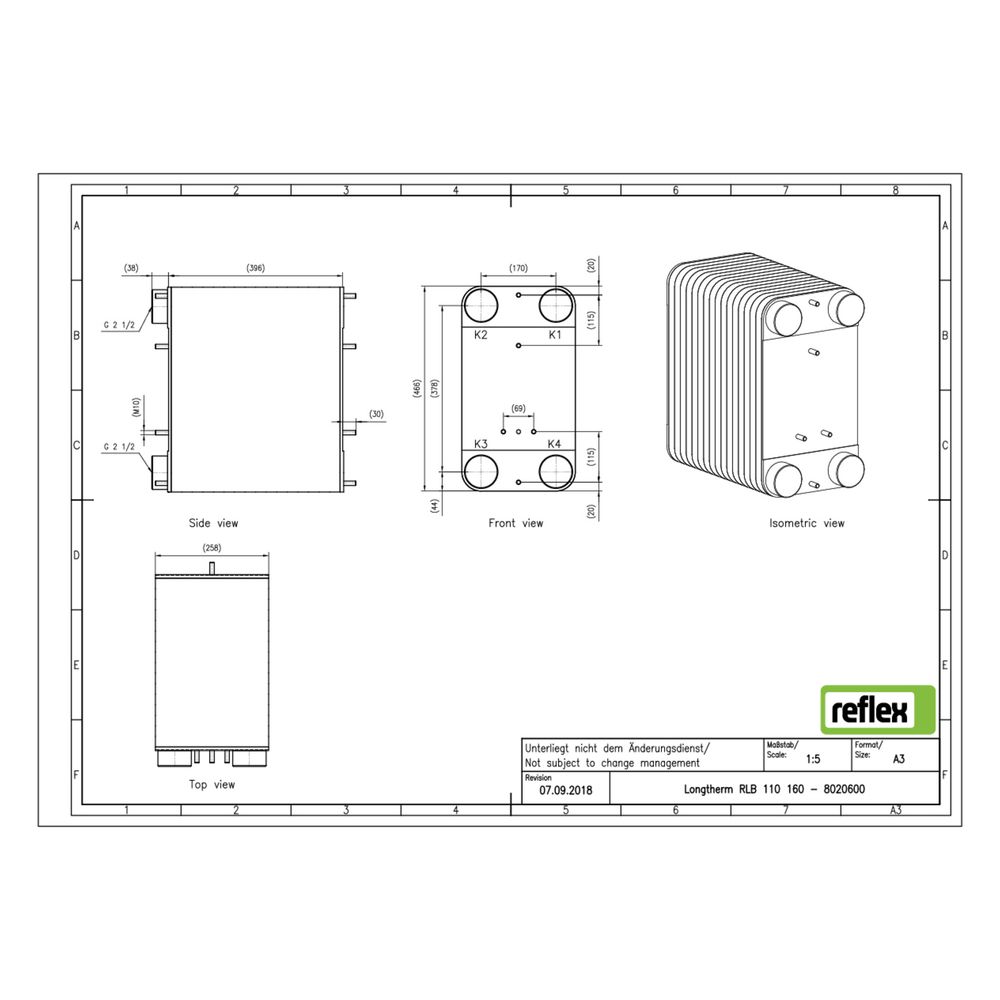

Welche Anschlussarten und Maße hat der Wärmetauscher?
Der Reflex Longtherm RLB-110-160 verfügt über einen primären Außengewindeanschluss G 2 1/2 Zoll (65 mm Nenndurchmesser). Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 396 mm. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Der Wärmetauscher ist nicht vollversiegelt und besitzt keine seitliche Anschlussmöglichkeit.
Ist der Wärmetauscher für eine Dämmschale geeignet?
Der Plattenwärmetauscher ist nicht mit einer Dämmschale ausgestattet, jedoch für die Nachrüstung einer Dämmschale geeignet, um Wärmeverluste zu reduzieren und die Energieeffizienz der Anlage zu verbessern.
Technische Daten
- Anzahl der Platten: 160
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Anschluss: Außengewinde G 2 1/2 Zoll (65 mm)
- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 396 mm
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RLB-110-160 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der kompakten Bauweise ist er für vielfältige Anwendungen geeignet und überzeugt durch seine langlebige Konstruktion aus rostfreiem Edelstahl und Kupferlot.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8020600 |
| Hersteller | Reflex |
| Anzahl der Platten | 160,00 |
| Artikelnummer | REFLEX-8020600 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 396,00 |
| EAN-13 | 4036705178788 |
| Geeignet für Dämmschale | ja |
| Gewicht | 87,25 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
