Reflex Longtherm Plattenwärmetauscher RLB-235-2-260, gelötet, 260 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-260 ist ein gelöteter, zweigängiger Wärmetauscher mit 260 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist ausgelegt für Temperaturen bis 230 °C und Betriebsdrücke bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heiz- und Kühlsysteme, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität erforderlich sind.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Die Platten sind durch Kontaktpunkte verbunden, was eine dauerhafte und stabile Verbindung sicherstellt. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung zwischen den Medien.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Der Wärmetauscher verfügt über zwei unterschiedliche Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand entsprechend der jeweiligen Anwendung.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis zu 230 °C ausgelegt und hält einem maximalen Betriebsdruck von 25 bar stand. Die Ausführung mit DIN-Flanschanschluss (bei der Größe R..B-235) ermöglicht eine sichere und dichte Verbindung im System.
Welche Maße und Anschlussdetails sind relevant?

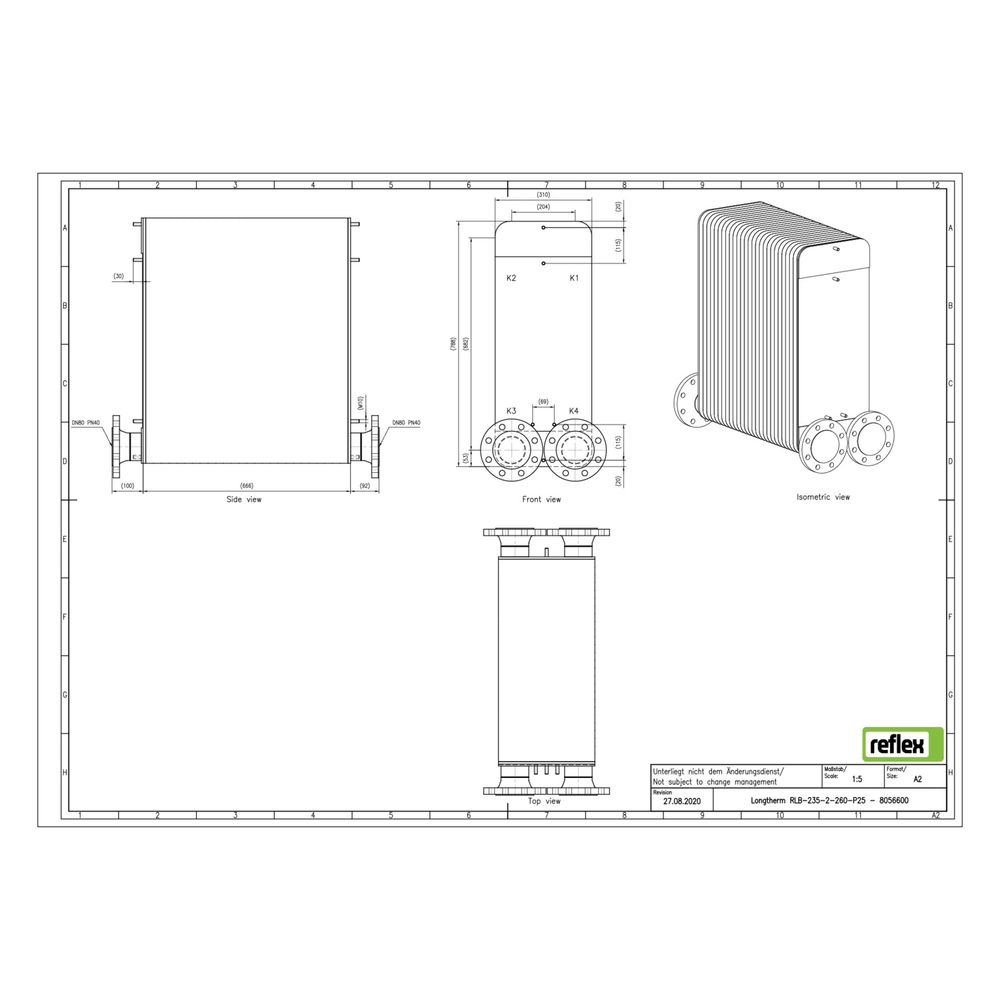

Der Wärmetauscher hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 649 mm. Der Nenndurchmesser des primären Anschlusses beträgt DN 80, mit einem Mittenabstand der Anschlüsse von 170 mm. Die Ausführung ist gelötet, mit Kupferlot als Lotmaterial. Eine Dämmschale ist nicht integriert, jedoch ist der Wärmetauscher für die Nachrüstung einer Dämmschale geeignet.
Technische Daten
- Anzahl der Platten: 260
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Betriebsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 649 mm
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-260 bietet eine robuste und effiziente Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der stabilen gelöteten Konstruktion ist er für vielfältige industrielle und gewerbliche Anwendungen geeignet. Die 260 Edelstahlplatten und der Nenndurchmesser DN 80 ermöglichen eine leistungsstarke Wärmeübertragung bei einem maximalen Betriebsdruck von 25 bar.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8056600 |
| Hersteller | Reflex |
| Anzahl der Platten | 260,00 |
| Artikelnummer | REFLEX-8056600 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 649,00 |
| EAN-13 | 4036705220111 |
| Geeignet für Dämmschale | ja |
| Gewicht | 277,5 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
