Reflex Longtherm Plattenwärmetauscher RMB-60-2-150, gelötet, 150 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-60-2-150 ist ein gelöteter, zweigängiger Wärmetauscher mit 150 Edelstahlplatten (Werkstoff 1.4404) und einem Außengewindeanschluss G 1 1/4 Zoll. Er ist für hohe Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar ausgelegt und eignet sich für industrielle und gewerbliche Heizungs- und Kühlkreisläufe.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeaustausch und den hydraulischen Widerstand entsprechend der Anwendung.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der Reflex Longtherm Plattenwärmetauscher ist für Temperaturen bis 230 °C und einen maximalen Betriebsdruck von 30 bar ausgelegt. Die gelötete Verbindung der Edelstahlplatten sorgt für dauerhafte Stabilität und Dichtheit unter diesen Bedingungen. Das Gerät ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen.
Welche Anschlussarten und Maße sind verfügbar?

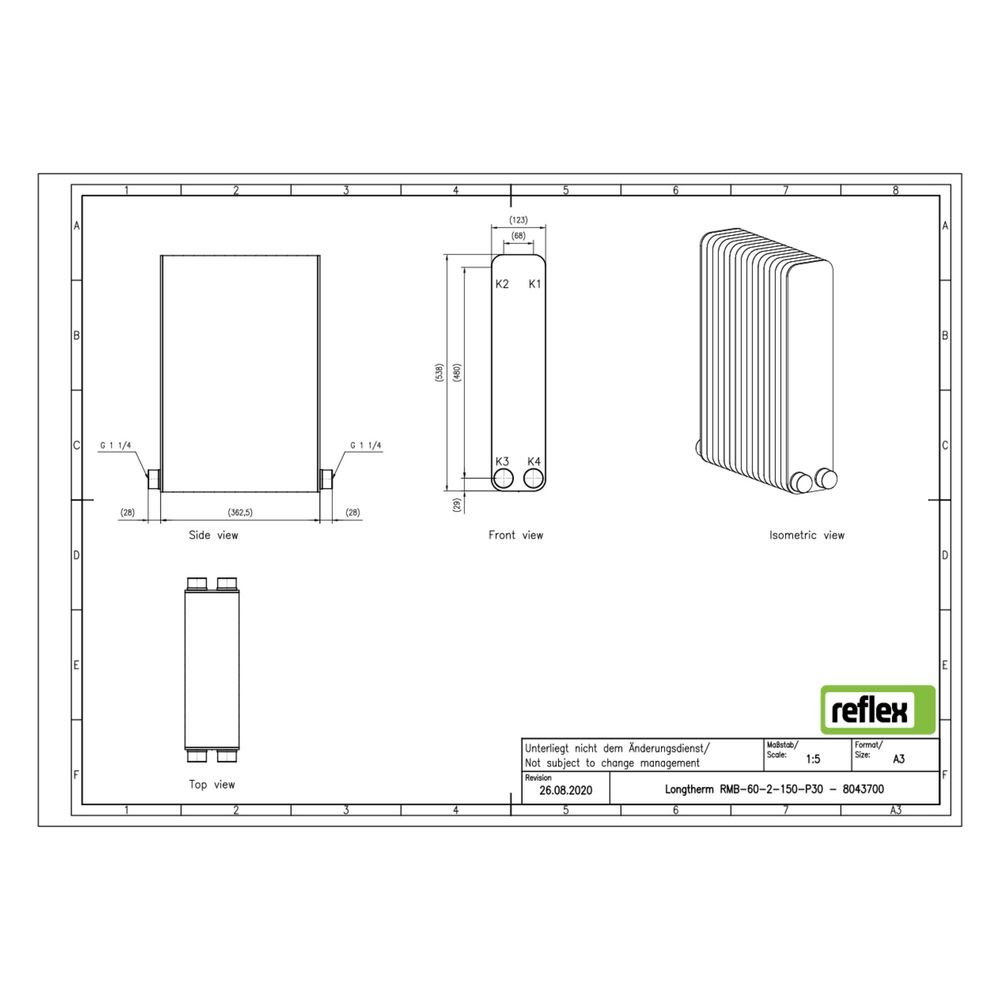

Das Modell RMB-60-2-150 ist mit einem Außengewindeanschluss G 1 1/4 Zoll ausgestattet. Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 364 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 150
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Anschluss: Außengewinde G 1 1/4 Zoll
- Maximaler Betriebsdruck: 30 bar
- Maximale Betriebstemperatur: 230 °C
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 364 mm
- Mittenabstand Anschlüsse: 68 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RMB-60-2-150 bietet eine robuste und effiziente Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der präzisen Verarbeitung aus Edelstahl und Kupferlot ist er für vielfältige industrielle und gewerbliche Anwendungen geeignet. Die kompakte Bauweise und der standardisierte Anschluss erleichtern die Integration in bestehende Systeme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8043700 |
| Hersteller | Reflex |
| Anzahl der Platten | 150,00 |
| Artikelnummer | REFLEX-8043700 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 364,00 |
| EAN-13 | 4036705218842 |
| Geeignet für Dämmschale | ja |
| Gewicht | 39,2 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
