Beschreibung

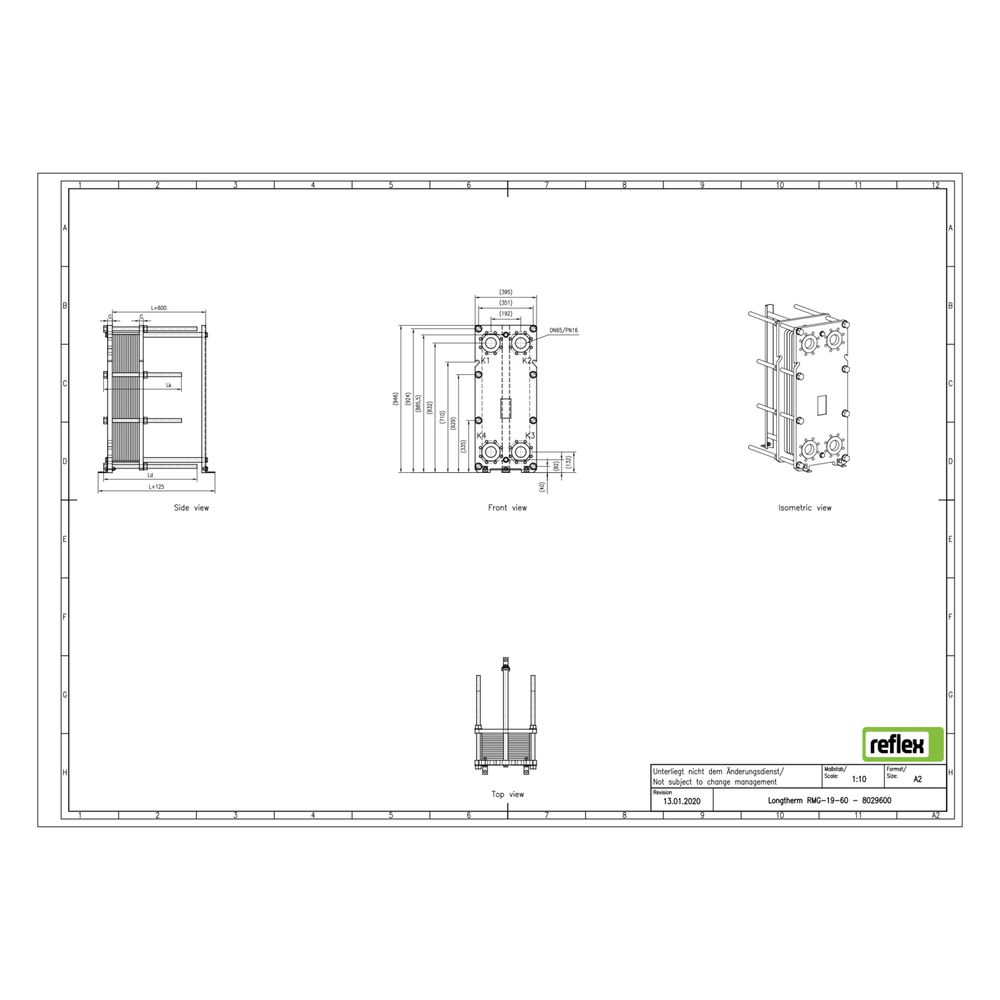

Reflex Longtherm Plattenwärmetauscher RMG-19-60, geschraubt, 60 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RMG-19-60 ist ein geschraubter Wärmetauscher mit 60 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzgebiete sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung sowie einfache Wartung und Erweiterung erforderlich sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben in einem Kohlenstoffstahlrahmen fixiert sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Konstruktion ermöglicht eine einfache Zerlegung des Wärmetauschers, was die Reinigung und Wartung erleichtert. Zudem kann der Wärmetauscher durch Hinzufügen weiterer Plattenpakete flexibel erweitert werden. Diese Bauweise ist besonders vorteilhaft bei hohen Leistungsanforderungen und geringen Temperaturdifferenzen.
Welche technischen Eigenschaften zeichnen den Longtherm RMG-19-60 aus?
Der Wärmetauscher verfügt über einen Nenndurchmesser von DN 60 und ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt. Die Baumaße betragen 395 mm in der Länge, 946 mm in der Höhe und 758 mm in der Tiefe. Die Platten sind aus rostfreiem Stahl gefertigt, das Lotmaterial besteht aus Kupfer. Die Anschlussmitten sind 192 mm voneinander entfernt. Eine seitliche Anschlussmöglichkeit oder eine Dämmschale sind nicht vorgesehen.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Es sind zwei Kanalformen vorhanden: der rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie der rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den Durchfluss in den jeweiligen Kreisläufen.
Technische Daten
- Anzahl der Platten: 60
- Werkstoff der Platten: rostfreier Stahl
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 60
- Maximaler Arbeitsdruck: 16 bar
- Baulänge: 395 mm
- Bauhöhe: 946 mm
- Bautiefe: 758 mm
- Mittenabstand Anschlüsse: 192 mm
- Dichtungsmaterial: NBR-Butyl
Der Reflex Longtherm Plattenwärmetauscher RMG-19-60 bietet eine effiziente und flexible Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner robusten Edelstahlkonstruktion, der geschraubten Bauweise und den hochwertigen NBR-Dichtungen ist er für hohe Leistungsbereiche und geringe Temperaturspreizungen ausgelegt und unterstützt eine einfache Wartung sowie Erweiterung.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8029600 |
| Hersteller | Reflex |
| Anzahl der Platten | 60,00 |
| Artikelnummer | REFLEX-8029600 |
| Bauhöhe | 946,00 |
| Baulänge | 395,00 |
| Bautiefe | 758,00 |
| EAN-13 | 4036705206320 |
| Geeignet für Dämmschale | nein |
| Gewicht | 288,6 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 192,00 |
| Nenndurchmesser primär | DN 60 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
