Reflex Longtherm Plattenwärmetauscher RMB-22-60, gelötet, 60 Platten, eingängig, G 3/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-22-60 ist ein gelöteter, eingängiger Wärmetauscher mit 60 Edelstahlplatten und einem Außengewindeanschluss G 3/4 Zoll. Er ist ausgelegt für Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar, wodurch er sich für vielfältige Heiz- und Kühlanwendungen eignet.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Eigenschaften zeichnen das Lötverfahren und die Materialien aus?
Das spezielle Lötverfahren mit Kupferlot sorgt für eine dauerhafte Verbindung der Platten und eine hohe Stabilität des Wärmetauschers. Dadurch kann das Gerät Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar standhalten. Der Einsatz von rostfreiem Edelstahl (1.4404) ermöglicht Korrosionsbeständigkeit und Langlebigkeit.
Welche Anschlussarten und Maße sind verfügbar?

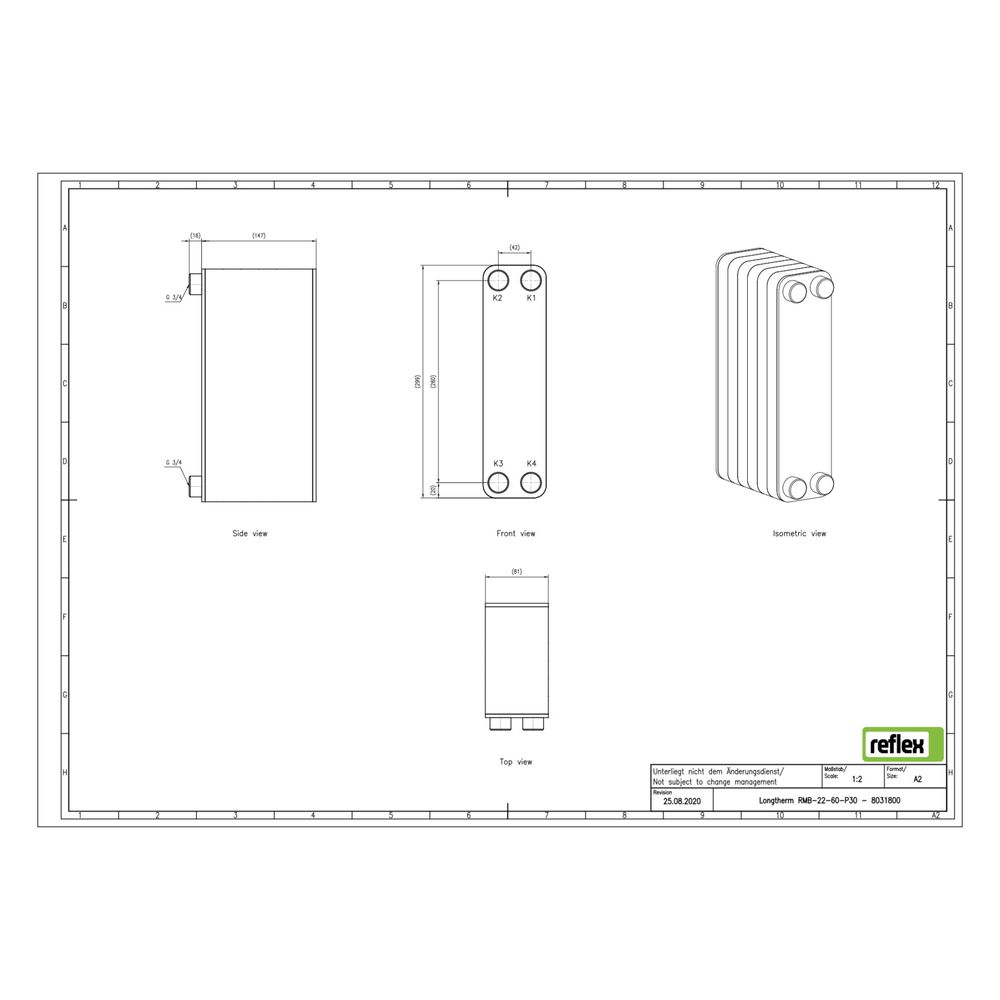

Der Reflex Longtherm RMB-22-60 verfügt über einen primären Außengewindeanschluss mit einem Nenndurchmesser von 3/4 Zoll (20 mm). Die Baulänge beträgt 81 mm, die Bauhöhe 299 mm und die Bautiefe 147 mm. Der Mittenabstand der Anschlüsse liegt bei 42 mm. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Wie funktionieren die Strömungskanäle im Wärmetauscher?
Die Kanäle auf den Edelstahlplatten sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand in den jeweiligen Strömungsräumen.
Technische Daten
- Anzahl der Platten: 60
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Anschluss: Außengewinde G 3/4 Zoll (20 mm)
- Baulänge: 81 mm
- Bauhöhe: 299 mm
- Bautiefe: 147 mm
- Mittenabstand Anschlüsse: 42 mm
- Dämmschale geeignet: ja
Der Reflex Longtherm Plattenwärmetauscher RMB-22-60 überzeugt durch seine robuste Bauweise mit gelöteten Edelstahlplatten und Kupferlot, die hohe Temperaturen und Drücke ermöglichen. Mit 60 Platten und einem Außengewindeanschluss G 3/4 Zoll bietet er eine effiziente Wärmeübertragung für vielfältige Heiz- und Kühlanwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8031800 |
| Hersteller | Reflex |
| Anzahl der Platten | 60,00 |
| Artikelnummer | REFLEX-8031800 |
| Ausführung | gelötet |
| Bauhöhe | 299,00 |
| Baulänge | 81,00 |
| Bautiefe | 147,00 |
| EAN-13 | 4036705217395 |
| Geeignet für Dämmschale | ja |
| Gewicht | 5,7 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 42,00 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
