Beschreibung
Reflex S Ausdehnungsgefäß MAG 8, Nennvolumen 8l, 10 bar, Vollmembran, Weiß
Das Reflex S Ausdehnungsgefäß MAG 8 mit einem Nennvolumen von 8 Litern ist ein Membran-Druckausdehnungsgefäß in Weiß, das speziell für den Einsatz in geschlossenen Solar-, Heiz- und Kühlwassersystemen entwickelt wurde. Es ist für Drücke bis 10 bar ausgelegt und eignet sich besonders für Systeme mit einem Frostschutzmittelzusatz von bis zu 50 Prozent. Das Gefäß entspricht der Norm DIN EN 13831 und der Richtlinie für Druckgeräte 2014/68/EU.
Für welche Systeme ist das Reflex S Ausdehnungsgefäß geeignet?
Das Reflex S Ausdehnungsgefäß ist für geschlossene Solar-, Heiz- und Kühlwassersysteme konzipiert. Es eignet sich für Zentralheizungen und Kühlanlagen. Aufgrund der Auslegung für Frostschutzmittelzusätze von mindestens 25 bis 50 Prozent ist es besonders für Anlagen mit erhöhtem Frostschutz geeignet. Das Gefäß ist nicht für den Einsatz mit Leitungswasser vorgesehen.
Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?
Das Gefäß verfügt über eine nicht tauschbare Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum mit Polster unterteilt. Die langlebige Epoxidharzbeschichtung schützt das Gehäuse. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm. Das Gefäß ist für die vertikale Platzierung vorgesehen und besitzt keine Füße oder Befestigungslaschen.
Welche Betriebsparameter sind zu beachten?
Das Reflex S Ausdehnungsgefäß ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und kann Systemtemperaturen bis 120 °C sowie Mediumtemperaturen im Dauerbetrieb von -10 bis 70 °C aushalten. Der Vordruck beträgt 1,5 bar. Es ist nicht mit einem Sicherheitsventil oder Manometer ausgestattet. Eine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI besteht nicht, sofern das Produkt der Formel PSV mal VN kleiner oder gleich 3.000 bar mal Liter entspricht.
Technische Daten
- Nennvolumen: 8 l
- Maximaler Arbeitsdruck: 10 bar
- Farbe: Weiß

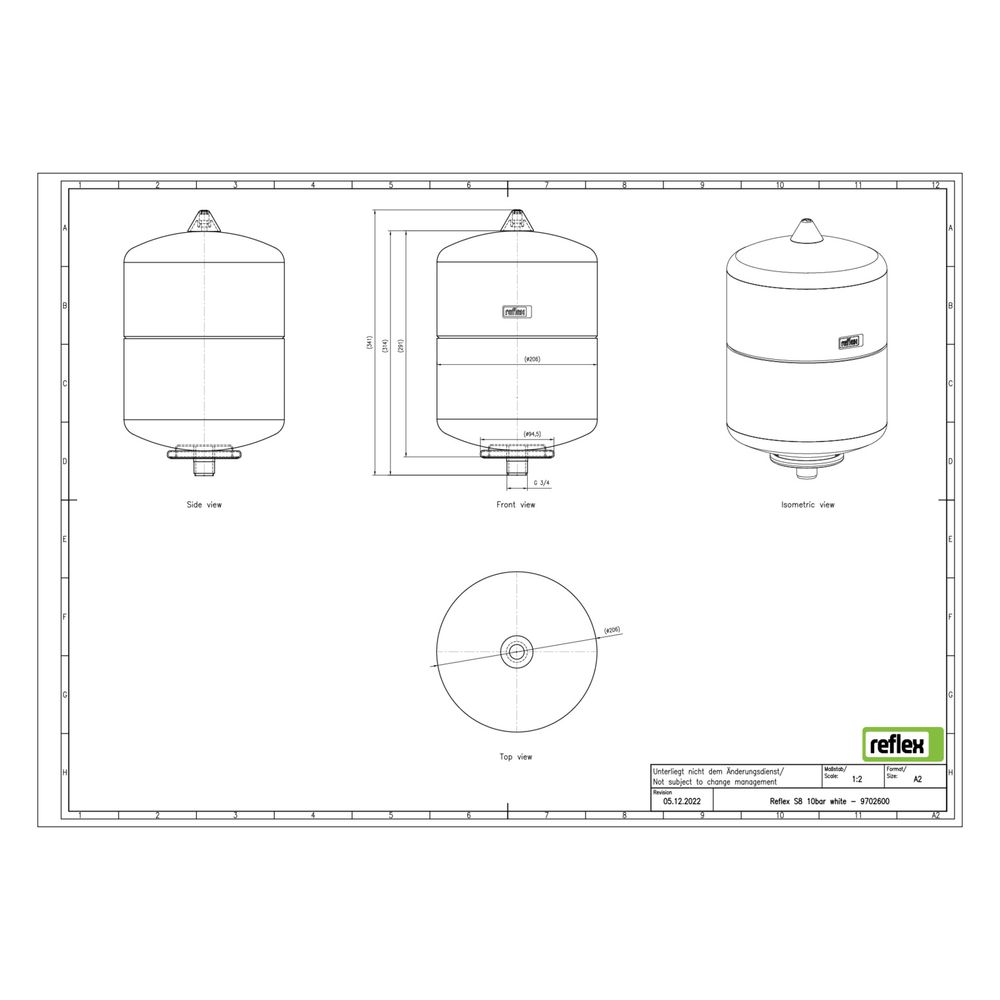

- Bauhöhe: 332 mm
- Durchmesser: 206 mm
- Anschluss: Außengewinde (metrisch), 3/4 Zoll (20 mm)
- Vordruck: 1,5 bar
- Maximale Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Maximale Systemtemperatur: 120 °C
- Membranmaterial: Butylkautschuk (IIR)
- Maximaler Frostschutzmittelzusatz: 50 %
Das Reflex S Ausdehnungsgefäß MAG 8 bietet eine robuste und langlebige Lösung für den Ausgleich von Volumenänderungen in geschlossenen Solar-, Heiz- und Kühlwassersystemen. Mit einem Nennvolumen von 8 Litern und einer Auslegung für Drücke bis 10 bar ist es besonders für Anlagen mit hohem Frostschutzmittelanteil geeignet und sorgt für eine zuverlässige Druckstabilisierung im System.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex S |
| Hersteller-Produktgruppe | Reflex S |
| Hersteller-Artikelnummer | 9702600 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-9702600 |
| Bauhöhe | 332,00 |
| Durchmesser | 206,00 |
| EAN-13 | 4036705031625 |
| Farbe | weiß |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 2 kg |
| Kippmaß | 391,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| Vordruck | 1,50 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
