Reflex Exferro Dauermagnet, für Exdirt D und Extwin TW, DN 200
Der Reflex Exferro Dauermagnet für Exdirt D und Extwin TW mit DN 200 ist ein Hochenergie-Dauermagnet, der zur gezielten Entfernung ferromagnetischer Partikel aus Schlamm- und Schmutzabscheidern dient. Er ist als Zubehör für die Systeme Exdirt und Extwin konzipiert und unterstützt die Reinigung von Fluidströmen in Heizungs- und Kühlanlagen.
Wie funktioniert der Reflex Exferro Dauermagnet?
Der Dauermagnet besteht aus einem isostatisch gepressten Neodym-Eisen-Bor-Stab, der in eine Einschraubtauchhülse eingesetzt ist. Diese Konstruktion ermöglicht die effektive Separierung und Fixierung von ferromagnetischen Partikeln während des Abscheideprozesses. Die Magnethülse kann zur Reinigung einfach herausgedreht werden, wodurch die gesammelten Partikel dauerhaft und gezielt aus dem System entfernt werden können.
Für welche Systeme ist der Dauermagnet geeignet?
Der Reflex Exferro Dauermagnet ist kompatibel mit den Schlamm- und Schmutzabscheidern der Serien Exdirt und Extwin, insbesondere für die Ausführung D/TW 200 (219.1). Er kann sowohl bei der Erstinstallation als auch nachträglich eingebaut werden, um die Effizienz der Partikelabscheidung zu erhöhen.
Welche technischen Eigenschaften zeichnen den Dauermagnet aus?

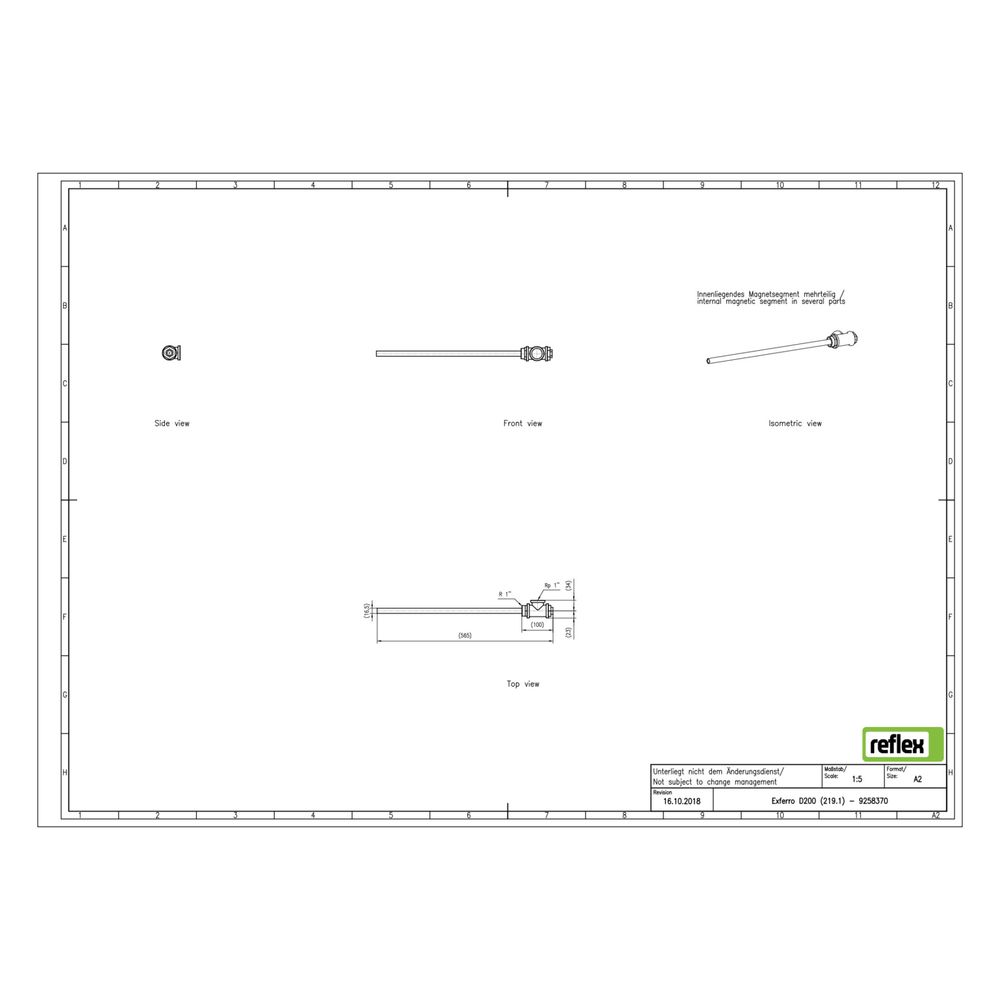

Der Magnet ist für eine maximale Betriebstemperatur von 110 °C und einen maximal zulässigen Betriebsüberdruck von 10 bar ausgelegt. Der Anschluss erfolgt über ein G 1' Gewinde. Mit einem Durchmesser von 25 mm, einer Einbaulänge von 565 mm und einer Mindestwartungshöhe von 615 mm ist der Magnet kompakt und optimal dimensioniert. Das Gewicht beträgt 2,35 kg.
Technische Daten
- Typ: D/TW 200 (219.1)
- Betriebstemperatur: 110 °C
- Maximaler Betriebsüberdruck: 10 bar
- Anschluss: G 1'
- Durchmesser: 25 mm
- Mindestwartungshöhe: 615 mm
- Einbaulänge: 565 mm
- Gewicht: 2,35 kg
Der Reflex Exferro Dauermagnet bietet eine zuverlässige Möglichkeit, ferromagnetische Partikel aus dem Fluidstrom von Exdirt- und Extwin-Schlammabscheidern zu entfernen. Mit seiner robusten Bauweise und den technischen Eigenschaften wie einer Betriebstemperatur von 110 °C und einem Betriebsüberdruck von 10 bar unterstützt er die effiziente und dauerhafte Reinigung von Heizungs- und Kühlanlagen.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 9258370 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-9258370 |
| EAN-13 | 4036705167799 |
| Ersatzteil | nein |
| Gewicht | 2,5 kg |
| Zubehör | ja |
| WEEE-Nr. | 30666633 |
