Beschreibung
Reflex Exferro Dauermagnet, für Exdirt D und Extwin TW, DN 125 bis DN 150
Der Reflex Exferro Dauermagnet ist ein Hochenergie-Dauermagnet, der speziell für den optionalen oder nachträglichen Einbau in die Reflex Exdirt und Extwin Schlamm- und Schmutzabscheider der Nennweiten DN 125 bis DN 150 entwickelt wurde. Er dient der effektiven Separierung und Fixierung von ferromagnetischen Partikeln im Abscheideprozess und unterstützt so die Reinigung von Fluidströmen in Heizungs- und Kühlanlagen.
Wie funktioniert der Reflex Exferro Dauermagnet?
Der Dauermagnet besteht aus einem isostatisch gepressten Neodym-Eisen-Bor Stab, der in eine Einschraubtauchhülse eingesetzt ist. Diese Bauweise ermöglicht eine dauerhafte und gezielte Entfernung von ferromagnetischen Partikeln aus dem Fluidstrom. Die Magnethülse kann zur Reinigung einfach aus dem Abscheidergehäuse herausgedreht werden, wodurch die gesammelten Partikel entfernt werden können, ohne den gesamten Abscheider demontieren zu müssen.
Für welche Anlagen ist der Reflex Exferro Dauermagnet geeignet?
Der Magnet ist kompatibel mit den Reflex Exdirt und Extwin Schlamm- und Schmutzabscheidern in den Nennweiten DN 125 bis DN 150. Er eignet sich für den Einsatz in Heizungs- und Kühlkreisläufen, in denen ferromagnetische Verunreinigungen durch den Abscheideprozess reduziert werden sollen, um die Betriebssicherheit und Effizienz der Anlagen zu unterstützen.
Welche technischen Eigenschaften hat der Reflex Exferro Dauermagnet?

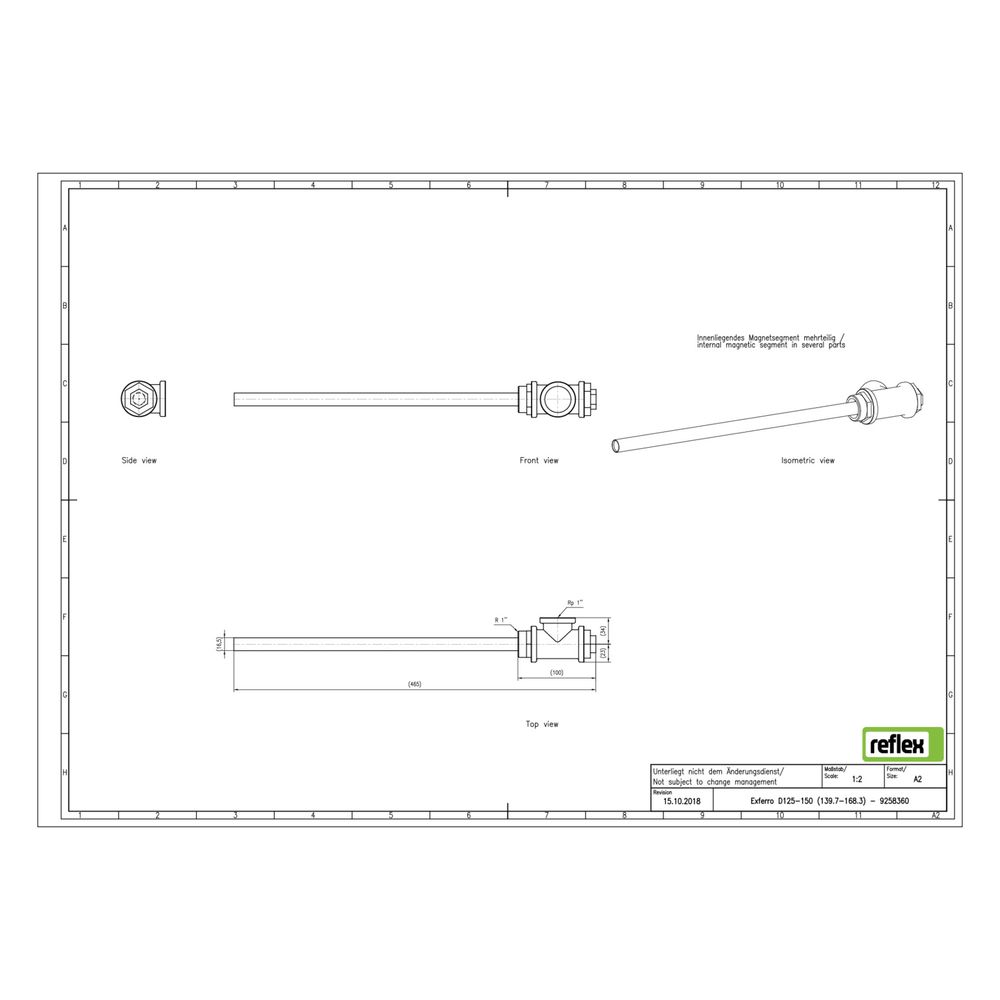

Der Magnet ist für eine maximale Betriebstemperatur von 110 °C und einen maximal zulässigen Betriebsüberdruck von 10 bar ausgelegt. Die Anschlussgröße am Wärmetauscher ist G 1'. Die Einbaulänge beträgt 465 Millimeter, bei einer Mindestwartungshöhe von 515 Millimeter. Der Durchmesser des Magnetstabes beträgt 25 Millimeter, das Gewicht liegt bei 1,90 Kilogramm.
Technische Daten
- Betriebstemperatur: 110 °C
- Maximaler Betriebsüberdruck: 10 bar
- Anschluss: G 1'
- Durchmesser Magnetstab: 25 mm
- Mindestwartungshöhe: 515 mm
- Einbaulänge: 465 mm
- Gewicht: 1,90 kg
Der Reflex Exferro Dauermagnet bietet eine robuste und effektive Lösung zur Entfernung von ferromagnetischen Partikeln in Exdirt und Extwin Abscheidern. Mit seiner Bauweise und den technischen Eigenschaften unterstützt er die Effizienz und Langlebigkeit von Heizungs- und Kühlanlagen.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 9258360 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-9258360 |
| EAN-13 | 4036705167782 |
| Ersatzteil | nein |
| Gewicht | 2 kg |
| Zubehör | ja |
| WEEE-Nr. | 30666633 |
