Reflex Steuereinheit RS 400/1 T für Reflexomat, 1 Kompressor, 6 bar, Control Touch

Der Reflex Steuereinheit RS 400/1 T für Reflexomat mit Control Touch ist eine kompressorgesteuerte Druckhaltestation für Heiz- und Kühlwassersysteme. Sie ist ausgelegt für Nennvolumen von 200 bis 5000 Litern und arbeitet mit einem maximalen Arbeitsdruck von 6 bar. Die Steuereinheit ist mit einem integrierten Kompressor ausgestattet und eignet sich für Heizsysteme bis 24 kW sowie Kühlsysteme bis 48 kW. Typische Einsatzbereiche sind geschlossene Heizwasser- und Kühlkreisläufe, in denen eine präzise Druckhaltung und Nachspeisewassersteuerung erforderlich sind.

Wie funktioniert die Druckhaltung mit der Reflex Steuereinheit RS 400/1 T?

Die Druckhaltung erfolgt pneumatisch über einen Druckluftkompressor in Verbindung mit einem bauteilgeprüften Luftmagnetventil als Überströmeinrichtung. Ein bauteilgeprüftes Sicherheitsventil sorgt für die Druckabsicherung des angeschlossenen Membran-Druckausdehnungsgefäßes. Die Systemdruckmessung wird durch einen elektronischen Drucksensor überwacht. Die Steuerung hält den Systemdruck innerhalb enger Grenzen von plus/minus 0,1 bar und überwacht dabei kontinuierlich den Kompressorbetrieb.

Welche Komponenten umfasst die Steuereinheit?

Die Steuereinheit besteht aus einem Pneumatikteil und der Control Touch Bedieneinheit. Das Pneumatikteil beinhaltet den Druckluftkompressor, das Luftmagnetventil, das Sicherheitsventil, den elektronischen Drucksensor sowie die erforderlichen Verbindungsleitungen. Die Control Touch Bedieneinheit ist in einem robusten Kunststoffgehäuse mit einem 4,3 Zoll resistiven Farb-Touchdisplay integriert und ermöglicht die Programmierung, Überwachung und Dokumentation aller relevanten Betriebsparameter.

Welche Funktionen bietet die Control Touch Steuerung?

Die mikroprozessorgesteuerte Control Touch Einheit verfügt über eine Echtzeituhr, einen differenzierenden Fehler- und Parameterspeicher sowie eine kombinierte grafische und klartextliche Darstellung von Systemdruck, Gefäßfüllstand und Betriebs- sowie Störmeldungen. Sie signalisiert den aktiven Betriebsmodus, sammelt Störmeldungen und überwacht Minimalfüllniveau, Kompressor, Luftmagnetventil und Nachspeiseventil. Die Steuerung ermöglicht eine kontrollierte Nachspeisung mit automatischer Unterbrechung und Störmeldung bei Überschreitung von Laufzeit oder Zyklenanzahl.

Wie ist die Kommunikation und Erweiterbarkeit der Steuereinheit gestaltet?

Die Steuerung verfügt über zwei RS485-Schnittstellen für Daten- und Kommunikationszwecke sowie eine serielle TTL-Schnittstelle mit zwei Anschlussklemmen für IO-Platinen. Ein potenzialfreier Ausgang leitet Sammelmeldungen weiter, und zwei galvanisch getrennte analoge Ausgänge ermöglichen beispielsweise die Auswertung des Systemdrucks. Ein Steckplatz für ein Kompakt-Busmodul oder eine SD-Karte erlaubt Datenauslesung und Softwareaktualisierung. Zudem ist ein 230 V Ausgang für den Anschluss niveauabhängiger Nachspeise- oder Entgasungsstationen vorhanden.

Wie ist die Steuereinheit montiert und angeschlossen?

Die Steuereinheit ist ergonomisch in ein modulares, bodenstehendes Rahmensystem aus eloxierten Aluminiumprofilen eingebunden. Die Control Touch Bedieneinheit ist horizontal an der Steuerung montiert, optional kann sie separat und vertikal bis zu drei Meter entfernt angebracht werden. Die Leistungselektronik befindet sich in einem eigenen Kunststoffschaltschrank unterhalb der Bedieneinheit. Die Spannungsversorgung erfolgt über einen Hauptschalter an der Gehäuseaußenseite. Die Steuereinheit ist komplett montiert und anschlussfertig nach VDE-Vorschriften verdrahtet.

Technische Daten

• Nennvolumen Gefäß: 200-5000 l
• Maximaler Arbeitsdruck: 6 bar
• Leistungsaufnahme: 2,4 kW
• Anschlussspannung: 400 V
• Maximale Mediumtemperatur: 90 °C
• Für Heizsysteme bis: 24 kW
• Für Kühlsysteme bis: 48 kW

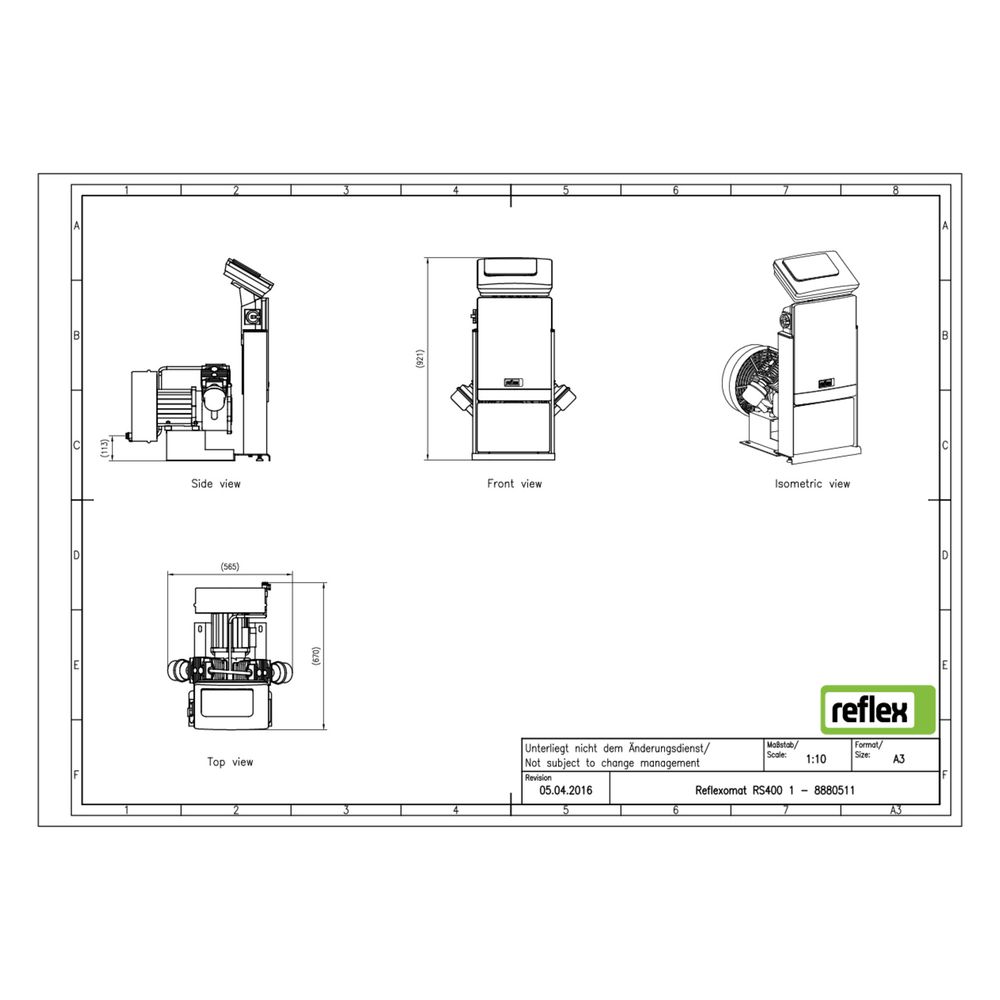

• Bauhöhe: 921 mm
• Wirkprinzip: Kompressor
• Druckstufe: PN 6
• Digitale Steuerungseinheit: ja

Die Reflex Steuereinheit RS 400/1 T mit Control Touch bietet eine präzise und zuverlässige Druckhaltung für Heiz- und Kühlsysteme bis 6 bar. Mit ihrem integrierten Kompressor, der mikroprozessorgesteuerten Steuerung und umfangreichen Kommunikationsschnittstellen stellt sie eine moderne Lösung für die automatische Druckregelung und Nachspeisewassersteuerung dar.
