Reflex Variomat Giga GH 90 Hydraulikmodul, bis 90 bar

Der Reflex Variomat Giga GH 90 Hydraulikmodul ist eine pumpengesteuerte Druckhaltestation, die für besonders hohe Leistungen und Drücke bis 90 bar ausgelegt ist. Das Modul eignet sich für den Einsatz in geschlossenen Heiz- und Kühlkreisläufen und erfüllt die Anforderungen von Wärmeerzeugungsanlagen nach DIN EN 12828, DIN EN 12952, DIN EN 12953 sowie TRD 604 Blatt 2 und VDI 4708. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen mit Nennvolumen von 1.000 bis 5.000 Litern, wobei Sondergrößen bis 20.000 Liter auf Anfrage erhältlich sind.

Wie funktioniert das Variomat Giga GH 90 Hydraulikmodul?

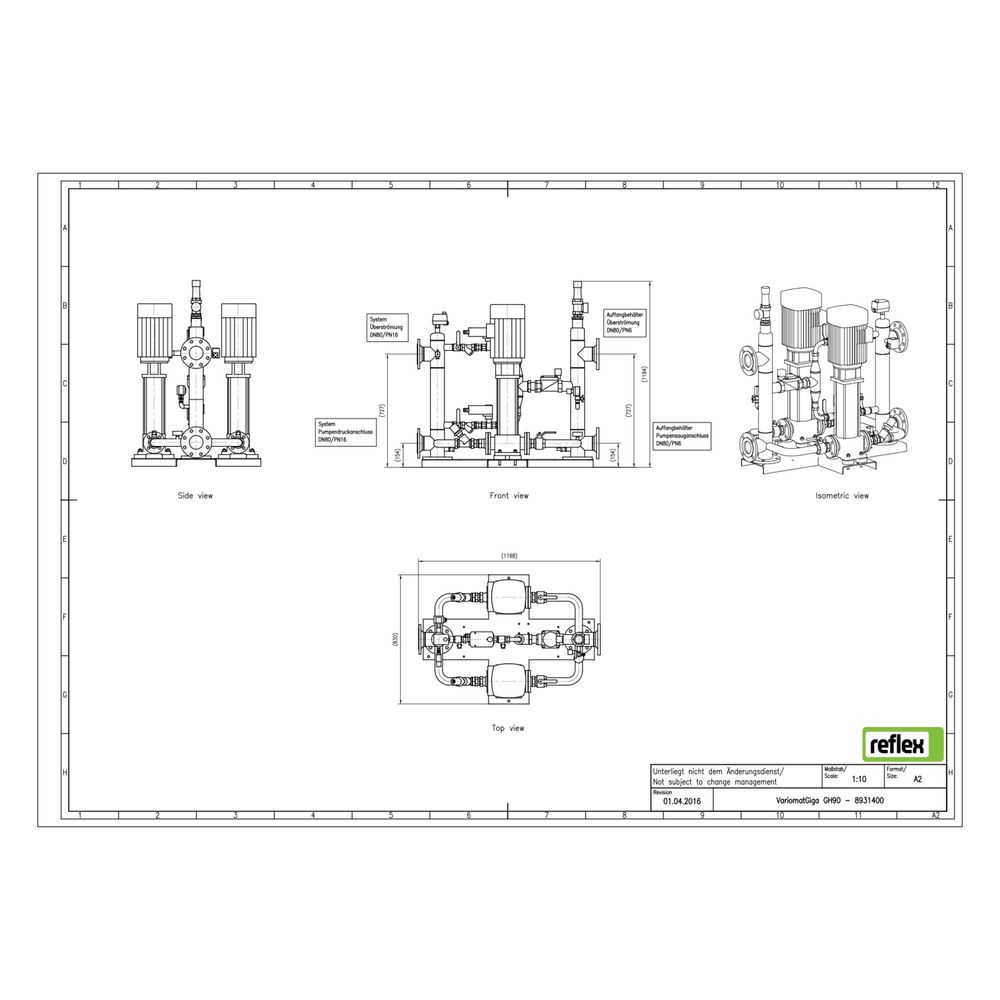

Das Variomat Giga GH 90 ist ein kompaktes Hydraulikmodul, das alle wesentlichen Komponenten für die pumpengesteuerte Druckhaltung in einem selbsttragenden, kunststoffbeschichteten Stahlrohrrahmen mit Fußplatte integriert. Die Druckhaltung erfolgt über zwei geräuscharme vertikale Edelstahlhochdruckkreiselpumpen mit Schwingungsentkopplung. Parallel dazu sind zwei Überströmleitungen mit einem in Reihe geschalteten Schmutzfänger und einem schmutzunempfindlichen Motorkugelhahn als automatisch regelbare Überströmeinrichtung installiert. Ein zusätzliches Magnetventil in Verbindung mit einem integrierten Mindestdruckbegrenzer sichert die Überströmstrecke bei Druckabfall ab. Die Nachspeisung des Systems erfolgt über ein elektrisch angesteuertes Ventil.

Welche Funktionen bietet das Variomat Giga GH 90?

Das Modul übernimmt die Druckhaltung, automatische Nachspeisung und Entgasung des Systemwassers in Heiz- und Kühlsystemen. Die Entgasung ist bei entsprechender Netzeinbindung und Betriebsparametern (ab 70 °C) selbstregelnd und optimierend. Die Membran im Ausdehnungsgefäß trennt Luft- und Wasserraum, um das Eindringen von Luftsauerstoff in das Systemwasser zu verhindern. Die Steuerung und der Betrieb erfolgen über die am Hydraulikmodul montierte Variomat Giga Steuerung, die separat erhältlich ist.

Für welche Anlagen ist das Variomat Giga GH 90 geeignet?

Das Hydraulikmodul ist für Wärmeerzeugungsanlagen mit Heizsystemen bis 100 °C und Kühlsystemen bis 200 °C ausgelegt. Es erfüllt die Anforderungen der relevanten Normen und Richtlinien für industrielle und gewerbliche Anwendungen. Die Druckstufe beträgt PN 16, was den Einsatz bei einem maximalen Arbeitsdruck von 16 bar ermöglicht. Das Modul ist koppelbar und kann in Sonderanlagen für Absicherungstemperaturen über 110 °C und höheren Druckstufen nach EN 12953 bzw. TRD 604 Blatt 2 konfiguriert werden.

Technische Daten

• Maximaler Arbeitsdruck: 16 bar
• Maximale Mediumtemperatur (Dauerbetrieb): 90 °C
• Leistungsaufnahme: 6 kW
• Anschlussspannung: 400 V
• Bauhöhe: 1194 mm
• Nennvolumen Ausdehnungsgefäße: 1.000 bis 5.000 Liter (Sondergrößen bis 20.000 Liter auf Anfrage)
• Druckstufe: PN 16
• Für Heizsysteme bis: 100 °C
• Für Kühlsysteme bis: 200 °C
• Doppelte Pumpe/Kompressoreinheit: ja
• Koppelbar: ja

Der Reflex Variomat Giga GH 90 Hydraulikmodul bietet eine zuverlässige und effiziente Lösung zur Druckhaltung, Nachspeisung und Entgasung in anspruchsvollen Heiz- und Kühlsystemen. Mit seiner robusten Bauweise, den hochwertigen Edelstahlpumpen und der integrierten Steuerung erfüllt es die Anforderungen moderner Wärmeerzeugungsanlagen und unterstützt den sicheren Betrieb bei hohen Drücken und Temperaturen.
