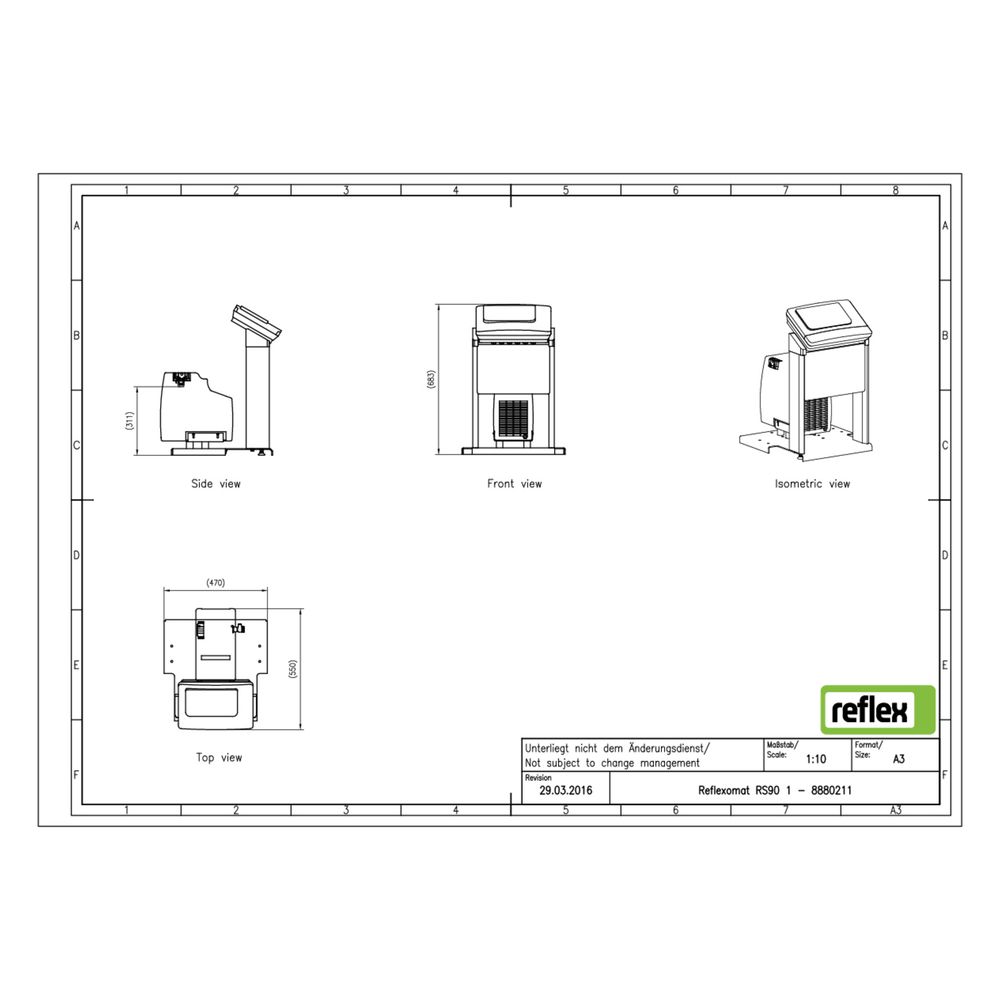

Reflex Reflexomat Steuereinheit RS 90/1 besides ab RG 800 Kompressordruckhaltung

Das Nennvolumen der Gefäße beträgt 200-5000 l. Eine Steuereinheit reguliert die Druckhaltung mit ein oder zwei Kompressoren sowie dem Luftabströmventil.

Reflexomat
Pneumatik und Steuerungsmodul für kompressorgesteuerte Druckhaltestation Reflexomat zum Druck halten und zur Nachspeisewassersteuerung in geschlossenen Heizwasser- und Kühlkreisläufen.Gebaut nach DIN EN 12828 und den Anforderungen der VDI 4708 mit CE-Kennzeichen.

Funktionseinheit bestehend aus Pneumatikteil und Control Basic Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden und mit CE Kennzeichen. Im Pneumatikteil wird die Druckhaltung mittels Druckluftkompressor in Verbindung einem Druckluftmagnetventil als Überströmeinrichtung realisiert.

Ein Sicherheitsventil dient zur Druckabsicherung des anzuschließenden Grundgefäß RG bzw. RF Folgegefäßes. Die Systemdruckmessung erfolgt mittels elekronischem Sensor.Im Pneumatikteil wird die Druckhaltung mittels eines Druckluftkompressors in Verbindung mit einem Druckluftmagnetventil als Überströmeinrichtung realisiert. Die Systemdruckmessung erfolgt mittels elektronischem Sensor. Pneumatikteil bestehend aus:

• Druckluftkompressor
• bauteilgeprüftes Luftmagnetventil
• bauteilgeprüftes Sicherheitsventil zur Druckabsicherung des Membran-Druckausdehnungsgefäßes
• elekronischem Drucksensor
• entsprechende Verbindungsleitungen

Die Control Basic Steuerung ist in ein robustes Kunststoffgehäuse integriert, in der sowohl die Leistungs- und Kommunikationselektronik und das Bedientableau mit schmutzunempfindlicher Folientastatur untergebracht ist. Control Basic ist eine vollautomatische frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher, zweizeiliger Klartextanzeige für Systemdruck, Gefäßfüllniveau und allen relevanten Betriebs- und Störmeldungen, LED-Anzeige der Betriebsmodi und allgemeiner Fehlermeldung. Kommunikationselektronik bestehend aus:

• Schnittstelle RS 485 als Datenschnittstelle bzw. für den Anschluss optionaler Kommunikationskomponenten

• potenzialfreier Ausgang zur Weiterleitung der Sammelmeldung

• digitaler Eingang zur Signalverarbeitung eines Kontaktwasserzählers

• 230V Ausgang zum Anschluss niveauabhängiger Nachspeise- /Entgasungsstationen

Steuereinheit komplett montiert und anschlussfertig nach VDE-Vorschriften verdrahtet, Netzanschlusskabel und Netzstecker.

Funktionsweise der Druckhaltung in den Grenzen +/- 0,1 bar inkl. Kompressorüberwachung. Kontrollierte Nachspeisung, automatische Unterbrechung und Störmeldung bei Überschreitung der Laufzeit und/oder der Zyklenanzahl. Auswertemöglichkeit eines Kontaktwasserzählers inkl. optional möglicher Kapazitätsüberwachung von Ionentauschern in der Nachspeiseleitung. Dokumentation und Kontrolle des Gesamtsystems bezüglich o.g. Parameter.

Gebaut nach DIN EN 12828 und den Anforderungen der VDI 4708 mit CE-Kennzeichen.

Der Reflexomat ist eine kompressorgesteuerte Druckhaltestation für Heiz- und Kühlwassersysteme. Im Wesentlichen besteht der Reflexomat aus einer Steuereinheit und einem Grundgefäß 'RG' als Ausdehnungsgefäß bis 500 Liter Nennvolumen. Die Steuereinheit ist auf dem Grundgefäß werkseitig montiert.
