Beschreibung
Reflex Ausdehnungsgefäß G MAG 5000, 5000L, 6 bar, stehend, Grau
Der Reflex Reflex G Ausdehnungsgefäß MAG 5000 ist ein stehend ausgeführtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 5000 Litern und einem maximalen Betriebsdruck von 6 bar. Es eignet sich für geschlossene Heiz- und Kühlwassersysteme und ist mit einer langlebigen Epoxidharzbeschichtung versehen. Typische Einsatzbereiche sind zentrale Heizungsanlagen und Kühlsysteme, bei denen ein Frostschutzmittelzusatz von 25 bis 50 Prozent verwendet wird.
Wie ist das Reflex G Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Diese Membran erfüllt die Anforderungen der DIN EN 13831 und ermöglicht wiederkehrende Revisionen bei Großgefäßen. Die stehende Bauweise mit Füßen sorgt für eine stabile Aufstellung. Die Oberfläche ist mit einer widerstandsfähigen Epoxidharzbeschichtung versehen, die das Gefäß vor Korrosion schützt.
Welche Anschlüsse und Schutzvorrichtungen sind vorhanden?
Das Gefäß ist mit Flanschanschlüssen DN 65 mit einer Druckstufe PN 6 ausgestattet, passend für das Nennvolumen von 5000 Litern. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, um eine sichere Handhabung zu ermöglichen. Zudem ist eine Muffe für einen optionalen Membranbruchmelder vorhanden. Ab einem Volumen von 1000 Litern ist eine Besichtigungsöffnung mit einem Durchmesser von 1000 mm integriert.
Für welche Betriebsbedingungen ist das Ausdehnungsgefäß geeignet?
Das Reflex G Ausdehnungsgefäß ist für eine maximale Systemtemperatur von 120 °C und eine maximale Mediumtemperatur im Dauerbetrieb von bis zu 70 °C ausgelegt. Es ist für den Einsatz mit Frostschutzmitteln in einer Konzentration von 25 bis 50 Prozent geeignet. Das Gefäß ist nicht für den Einsatz mit Leitungswasser vorgesehen. Der Vordruck beträgt 2 bar, und der maximale Arbeitsdruck liegt bei 6 bar.
Welche Normen und Zulassungen erfüllt das Produkt?
Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie der AD 2000. Es ist zugelassen gemäß der Richtlinie für Druckgeräte 2014/68/EU. Für die Schweiz gilt, dass bei einem Produkt von PSV mal Volumen kleiner oder gleich 3000 bar mal Liter keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI besteht.

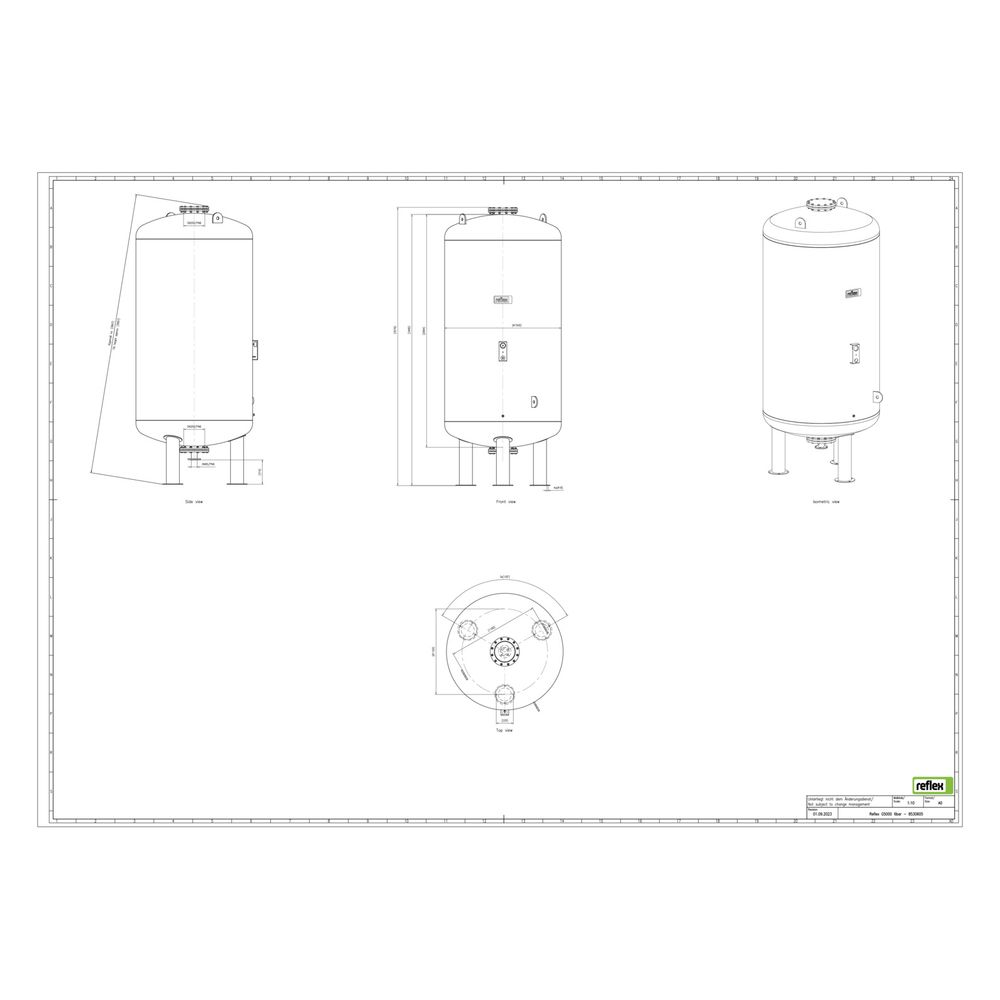

Technische Daten
- Nennvolumen: 5000 l
- Maximaler Betriebsdruck: 6 bar
- Bauhöhe: 3598 mm
- Durchmesser: 1500 mm
- Anschluss: Flansch DN 65/PN 6
- Membranwerkstoff: Butylkautschuk (IIR)
- Max. Glykol-Mischung: 50 %
- Vordruck: 2 bar
- Max. Systemtemperatur: 120 °C
- Max. Mediumtemperatur (Dauerbetrieb): 70 °C
- Platzierung: stehend mit Füßen
Das Reflex Reflex G Ausdehnungsgefäß MAG 5000 bietet eine robuste und langlebige Lösung für geschlossene Heiz- und Kühlsysteme. Mit einem Nennvolumen von 5000 Litern, einem maximalen Betriebsdruck von 6 bar und einer austauschbaren Vollmembran erfüllt es hohe Anforderungen an Sicherheit und Wartungsfreundlichkeit. Die Epoxidharzbeschichtung und der Schutz von Manometer sowie Vordruckventil sorgen für eine zuverlässige Funktion im Betrieb.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex G |
| Hersteller-Produktgruppe | Reflex G |
| Hersteller-Artikelnummer | 8530605 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8530605 |
| Bauhöhe | 3598,00 |
| Druckstufe Flansch | PN 6 |
| Durchmesser | 1500,00 |
| EAN-13 | 4036705110870 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 905 kg |
| Kippmaß | 3667,00 |
| Max Arbeitsdruck | 6,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
