Reflex Ausdehnungsgefäß N MAG 200, 200L, 6 bar, stehend, Halbmembran, Grau

Das Reflex Reflex N Ausdehnungsgefäß MAG 200 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 200 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch seine robuste, fest eingebaute Halbmembran aus, die sich durch gleichmäßig-symmetrische Belastung als besonders verschleißfest erwiesen hat. Das stehende Gefäß in Grau ist ideal für den Einsatz in Zentralheizungen und Kühlsystemen.

Wie ist das Reflex N Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?

Das Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Es verfügt über eine fest eingebaute Halbmembran aus SBR, die das Gefäß in einen Wasser- und einen Gasraum mit Polster unterteilt. Die langlebige Epoxidharzbeschichtung schützt das Gefäß vor Korrosion. Das Gefäß ist stehend ausgeführt und besitzt Füße für eine stabile Aufstellung.

Für welche Einsatzbedingungen ist das Gefäß geeignet?

Das Reflex N MAG 200 ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen ausgelegt. Es ist geeignet für Systeme mit Frostschutzmittelzusatz von mindestens 25 bis maximal 50 Prozent. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur liegt bei 70 °C. Das Gefäß ist nicht für den Einsatz mit Leitungswasser vorgesehen. Die Mediumtemperatur im Dauerbetrieb kann zwischen -10 °C und 70 °C liegen.

Welche Anschlüsse und Maße hat das Ausdehnungsgefäß?

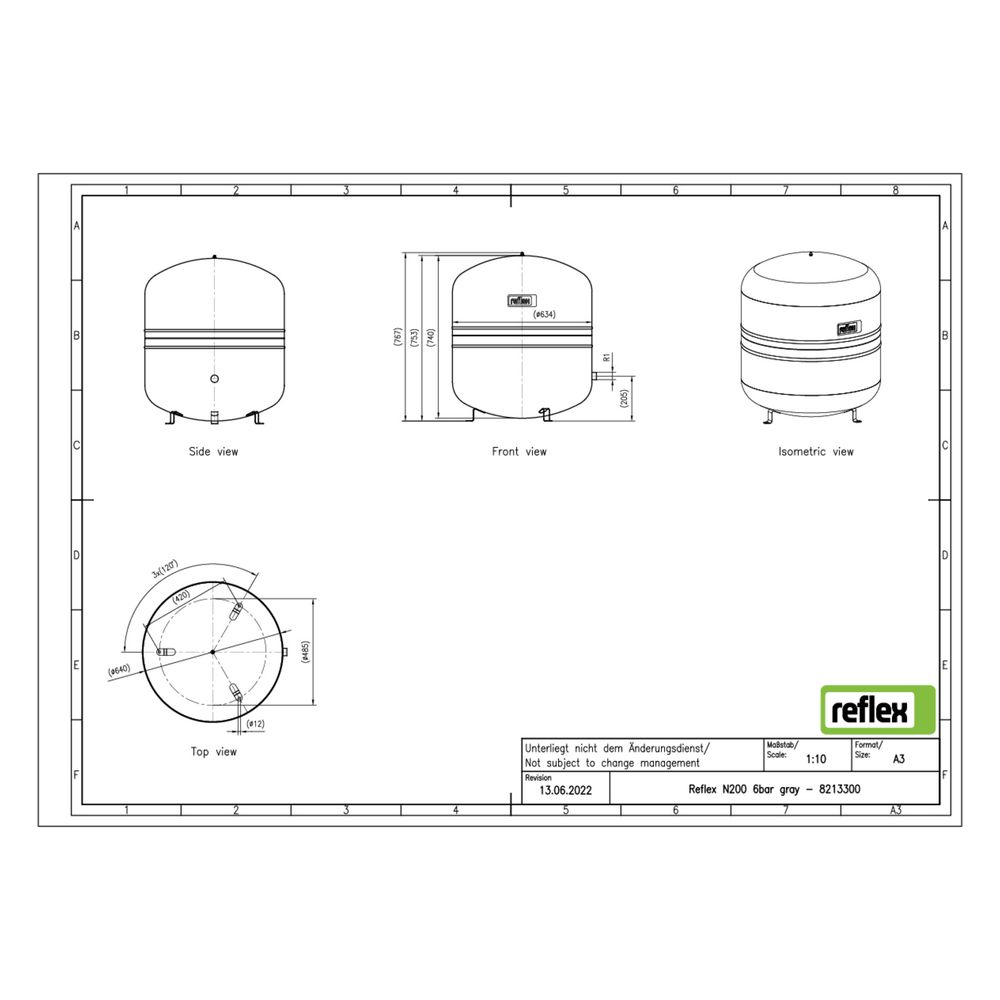

Das Gefäß verfügt über einen metrischen Außengewindeanschluss mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Die Bauhöhe beträgt 767 mm, der Durchmesser 634 mm und das Kippmaß 865 mm. Die Vordruckeinstellung liegt bei 1,5 bar, der maximale Arbeitsdruck bei 6 bar.

Welche Besonderheiten und Hinweise sind zu beachten?

Das Ausdehnungsgefäß ist nicht mit einem Sicherheitsventil, Manometer oder Befestigungsmaterial ausgestattet. Es ist für die vertikale Aufstellung vorgesehen und besitzt keine austauschbare Membran. Aufgrund der Produktkonstruktion besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingungen (PSV mal VN kleiner oder gleich 3.000 bar mal Liter) erfüllt.

Technische Daten

• Nennvolumen: 200 l
• Maximaler Betriebsdruck: 6 bar
• Bauhöhe: 767 mm
• Durchmesser: 634 mm
• Kippmaß: 865 mm
• Anschluss: Außengewinde metrisch, 1 Zoll (25 mm)
• Rohraußendurchmesser Anschluss: 33,7 mm
• Vordruck: 1,5 bar
• Maximale Systemtemperatur: 120 °C
• Maximale Betriebstemperatur: 70 °C
• Membranwerkstoff: SBR

Das Reflex Reflex N Ausdehnungsgefäß MAG 200 überzeugt durch seine langlebige Halbmembran und robuste Bauweise. Mit einem Nennvolumen von 200 Litern und einem maximalen Betriebsdruck von 6 bar ist es optimal für den Einsatz in geschlossenen Heiz- und Kühlsystemen geeignet und bietet zuverlässigen Schutz vor Druckschwankungen.
