Reflex Ausdehnungsgefäß G MAG 4000, 4000L, 10 bar, stehend, Grau

Der Reflex Reflex G Ausdehnungsgefäß MAG 4000 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 4000 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch seine stehende Bauweise sowie die graue Epoxidharzbeschichtung aus. Das Gefäß eignet sich für den Einsatz in Zentralheizungen und Kühlsystemen mit Frostschutzmittelzusatz von 25 bis 50 Prozent.

Wie ist das Reflex G Ausdehnungsgefäß konstruiert?

Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Die Membran erfüllt die Anforderungen der DIN EN 13831 und ermöglicht wiederkehrende Revisionen bei Großgefäßen. Das stehende Gefäß ist mit einem Manometer und einem Vordruckventil ausgestattet, die durch einen Metallbügel geschützt sind. Die langlebige Epoxidharzbeschichtung schützt die Oberfläche.

Welche Anschlüsse und Maße hat das Gefäß?

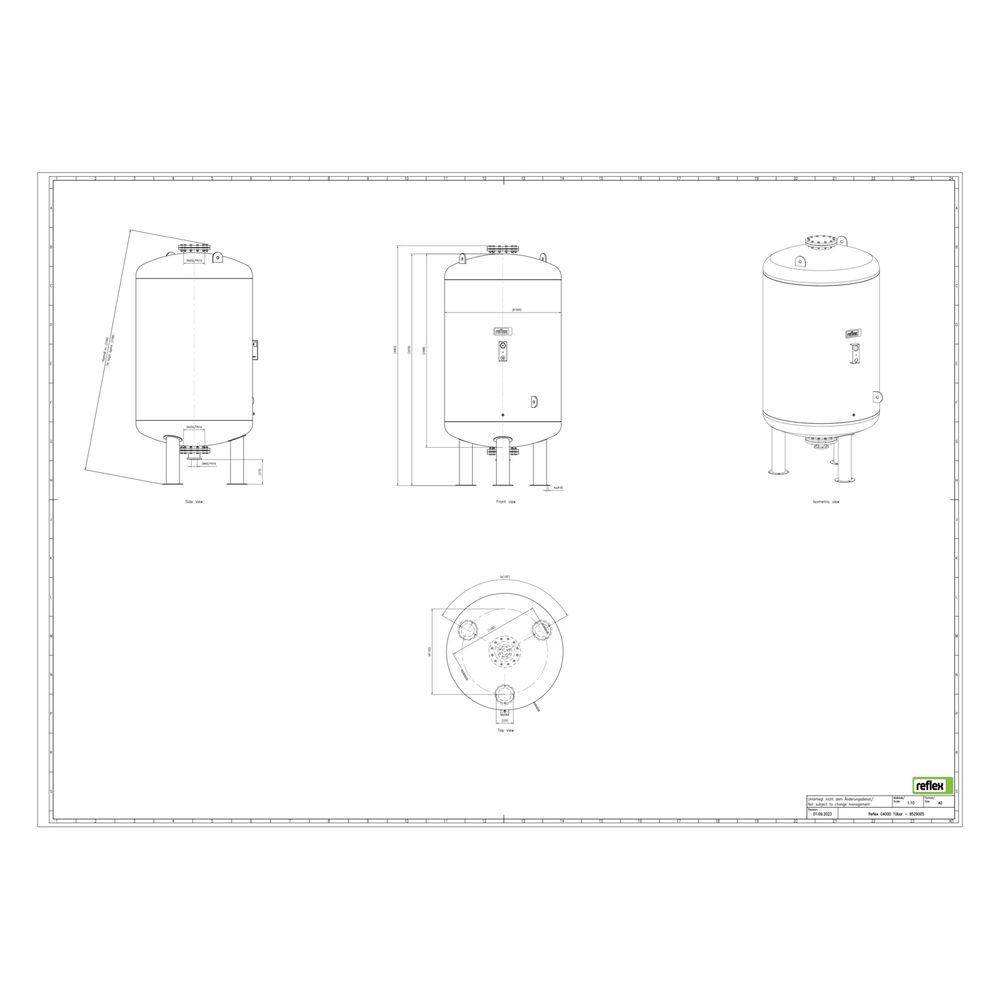

Das Reflex G 4000 besitzt metrische Außengewindeanschlüsse und einen Nenndurchmesser des Ausdehnungsanschlusses von DN 65 mit einem Rohraußendurchmesser von 76,1 mm. Der Durchmesser beträgt 1500 mm, die Bauhöhe 3117 mm und das Kippmaß 3199 mm. Ab einem Volumen von 1000 Litern sind Flanschanschlüsse DN65/PN16 vorgesehen. Das Gefäß ist für die vertikale Platzierung mit Füßen ausgelegt.

Für welche Betriebsbedingungen ist das Ausdehnungsgefäß geeignet?

Das Gefäß ist für eine maximale Systemtemperatur von 120 °C und eine maximale Mediumtemperatur im Dauerbetrieb von bis zu 70 °C ausgelegt. Es ist für den Einsatz mit Frostschutzmitteln mit einem Mischanteil von mindestens 25 bis maximal 50 Prozent geeignet. Der Vordruck ist auf 2 bar eingestellt. Das Gefäß ist nicht für den Einsatz mit Leitungswasser vorgesehen.

Welche Normen und Zulassungen erfüllt das Reflex G 4000?

Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie der AD 2000 und ist gemäß der Druckgeräterichtlinie 2014/68/EU zugelassen. Es verfügt über eine Muffe für einen optionalen Membranbruchmelder und eine Besichtigungsöffnung ab 1000 Litern mit einem Durchmesser von 1000 mm. Für die Schweiz besteht keine Bewilligungspflicht bei einem Produkt von PSV mal Volumen kleiner oder gleich 3000 bar mal Liter.

Technische Daten

• Nennvolumen: 4000 l
• Maximaler Betriebsdruck: 10 bar
• Bauhöhe: 3117 mm
• Durchmesser: 1500 mm
• Kippmaß: 3199 mm
• Anschluss: Außengewinde (metrisch), DN 65
• Werkstoff Membran: Butylkautschuk (IIR)
• Max. Glykol-Mischung: 50 %
• Max. Mediumtemperatur (Dauerbetrieb): 70 °C
• Druckstufe Flansch: PN 16

Das Reflex Reflex G Ausdehnungsgefäß MAG 4000 bietet eine robuste und wartungsfreundliche Lösung für die Druckkompensation in geschlossenen Heiz- und Kühlsystemen. Mit seiner austauschbaren Membran, vielfältigen Anschlussmöglichkeiten und der langlebigen Beschichtung ist es für anspruchsvolle Anwendungen mit einem Nennvolumen von 4000 Litern und einem Betriebsdruck von 10 bar geeignet.
