Beschreibung
Reflex Variomat VG 1000/1000 Ausdehnungsgefäß MAG, Nennvolumen 1000l, Vollmembran
Der Reflex Variomat VG 1000/1000 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 1000 Litern und einer austauschbaren Vollmembran nach DIN EN 13831. Es ist speziell für Variomat ein- oder zwei-pumpengesteuerte Druckhaltestationen konzipiert und arbeitet drucklos, gegenüber der Atmosphäre geschlossen. Das Gefäß ist grau kunststoffbeschichtet und eignet sich für den Einsatz in Heizungs- und Druckhaltungssystemen mit einem maximalen Arbeitsdruck von 6 bar und einer Mediumtemperatur von bis zu 70 °C.

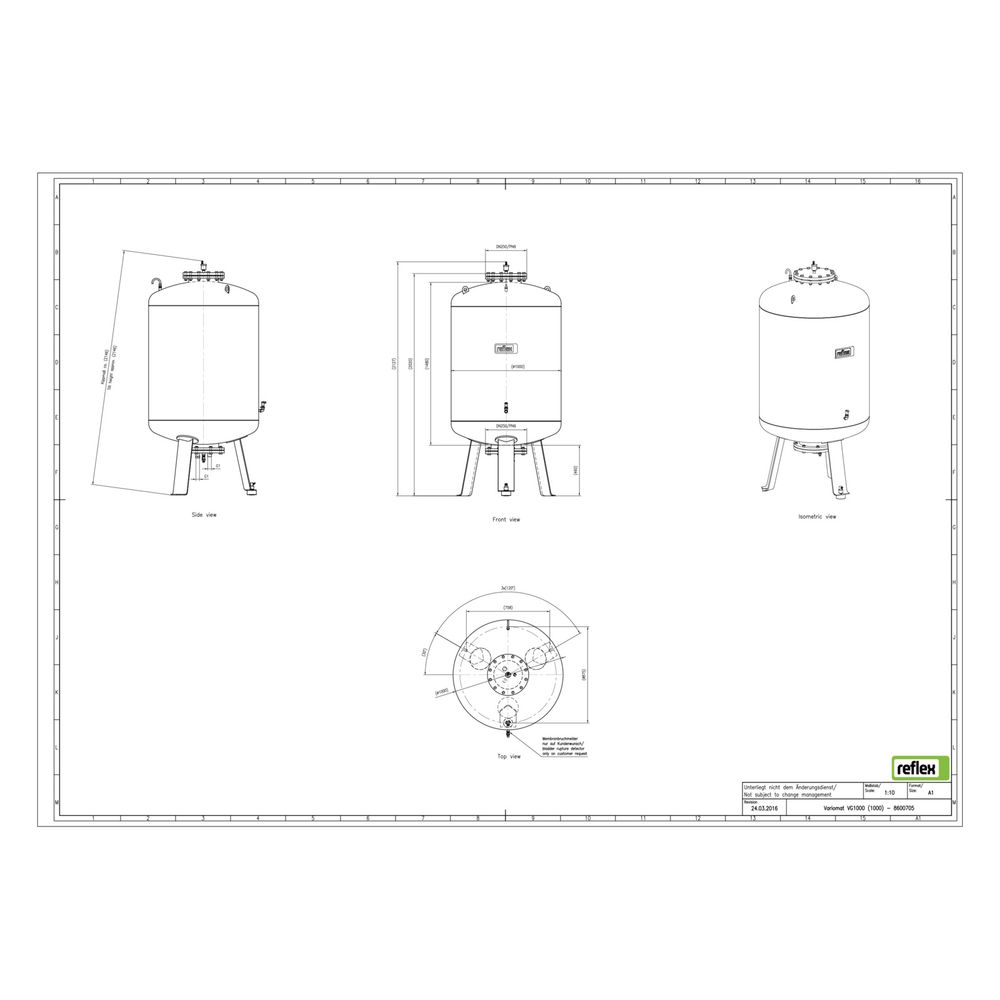

Wie ist das Variomat VG 1000/1000 konstruiert?
Das Ausdehnungsgefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt. Die Außenbeschichtung aus Kunststoff schützt das Gefäß vor Korrosion. Zur Entgasung ist ein Peilrohr integriert, das eine einfache und sichere Entlüftung ermöglicht. Zusätzlich ist eine angeschweißte seitliche Muffe vorhanden, die den Anschluss eines Membranbruchmelders erlaubt, um den Zustand der Membran zu überwachen. Das Grundgefäß ist mit einem Messumformer für die Niveaumessung ausgestattet.
Welche Funktionen bietet die Steuereinheit des Variomat?
Die Steuereinheit fungiert als Kombigerät für die Druckhaltung mit einer oder zwei Pumpen. Sie beinhaltet Überströmventile in Form von Motorkugelhähnen mit einer patentierten Schaltung, die einen automatischen hydraulischen Abgleich sicherstellt. Dies unterstützt eine effiziente und zuverlässige Druckhaltung in der Anlage.
Für welche Einsatzbereiche ist das Ausdehnungsgefäß geeignet?
Das Reflex Variomat VG 1000/1000 ist für den Einsatz in pumpengesteuerten Druckhaltestationen in Heizungs- und Warmwassersystemen vorgesehen. Es ist drucklos gegenüber der Atmosphäre geschlossen und erfüllt die Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU sowie der Normen DIN EN 13831, VDI 4708 und AD 2000. Sondergrößen mit Nennvolumen bis 10.000 Litern sind auf Anfrage erhältlich, was flexible Einsatzmöglichkeiten in verschiedenen Anlagen ermöglicht.
Technische Daten
- Nennvolumen: 1000 l
- Bauhöhe: 2127 mm
- Durchmesser: 1000 mm
- Maximaler Arbeitsdruck: 6 bar
- Maximale Mediumtemperatur (Dauerbetrieb): 70 °C
- Druckstufe: PN 6
- Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
- Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
- Membran: Vollmembran, austauschbar nach DIN EN 13831
- Platzierung: stehend mit Fußkonstruktion
- Oberflächenbeschichtung: Kunststoffbeschichtet
Das Reflex Variomat VG 1000/1000 Ausdehnungsgefäß bietet eine zuverlässige Druckhaltungslösung mit robustem Aufbau und umfangreicher Ausstattung für den Einsatz in Heizungs- und Druckhaltungssystemen. Mit einem Nennvolumen von 1000 Litern, einer maximalen Mediumtemperatur von 70 °C und einem Arbeitsdruck von 6 bar erfüllt es die Anforderungen moderner Anlagen und unterstützt eine effiziente und sichere Betriebsweise.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung pumpengesteuert |
| Hersteller-Serie | Variomat, Variomat Giga |
| Hersteller-Produktgruppe | Variomat, Variomat Giga |
| Hersteller-Artikelnummer | 8600705 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8600705 |
| Bauhöhe | 2127,00 |
| Druckstufe Artikel | PN 6 |
| Durchmesser | 1000,00 |
| EAN-13 | 4036705113758 |
| Gewicht | 292,8 kg |
| Max Arbeitsdruck | 6,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | 1 Zoll (25) |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 33,70 |
| WEEE-Nr. | 30666633 |
