Reflex Variomat VG 300 Ausdehnungsgefäß MAG, Nennvolumen 300l, Vollmembran, Grau

Der Reflex Variomat VG 300 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 300 Litern. Es gehört zur Variomat Serie und ist für den Einsatz in ein- oder zwei-pumpengesteuerten Druckhaltestationen konzipiert. Das drucklose Gefäß ist gegenüber der Atmosphäre geschlossen und verfügt über eine austauschbare Vollmembran nach DIN EN 13831. Typische Einsatzbereiche sind Anlagen zur Pumpendruckhaltung in Heizungs- und Wassersystemen, bei denen eine zuverlässige Druckstabilisierung erforderlich ist.

Wie ist das Variomat VG 300 Ausdehnungsgefäß konstruiert?

Das stehende Ausdehnungsgefäß ist mit einer Fußkonstruktion ausgestattet und außen kunststoffbeschichtet, was den Korrosionsschutz verbessert. Es besitzt eine austauschbare Vollmembran gemäß DIN EN 13831 sowie eine Peilrohrentgasung. Eine angeschweißte seitliche Muffe ermöglicht den Anschluss eines Membranbruchmelders. Das Grundgefäß VG ist mit einem Messumformer für die Niveaumessung ausgestattet, der eine präzise Überwachung des Füllstands erlaubt.

Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?

Das Variomat VG 300 ist gemäß der EU-Druckgeräterichtlinie 2014/68/EU zugelassen. Die Bauweise entspricht den Normen DIN EN 13831, VDI 4708 sowie AD 2000, was die Qualität und Betriebssicherheit des Gefäßes in Druckhaltestationen sicherstellt.

Für welche Betriebsbedingungen ist das Ausdehnungsgefäß ausgelegt?

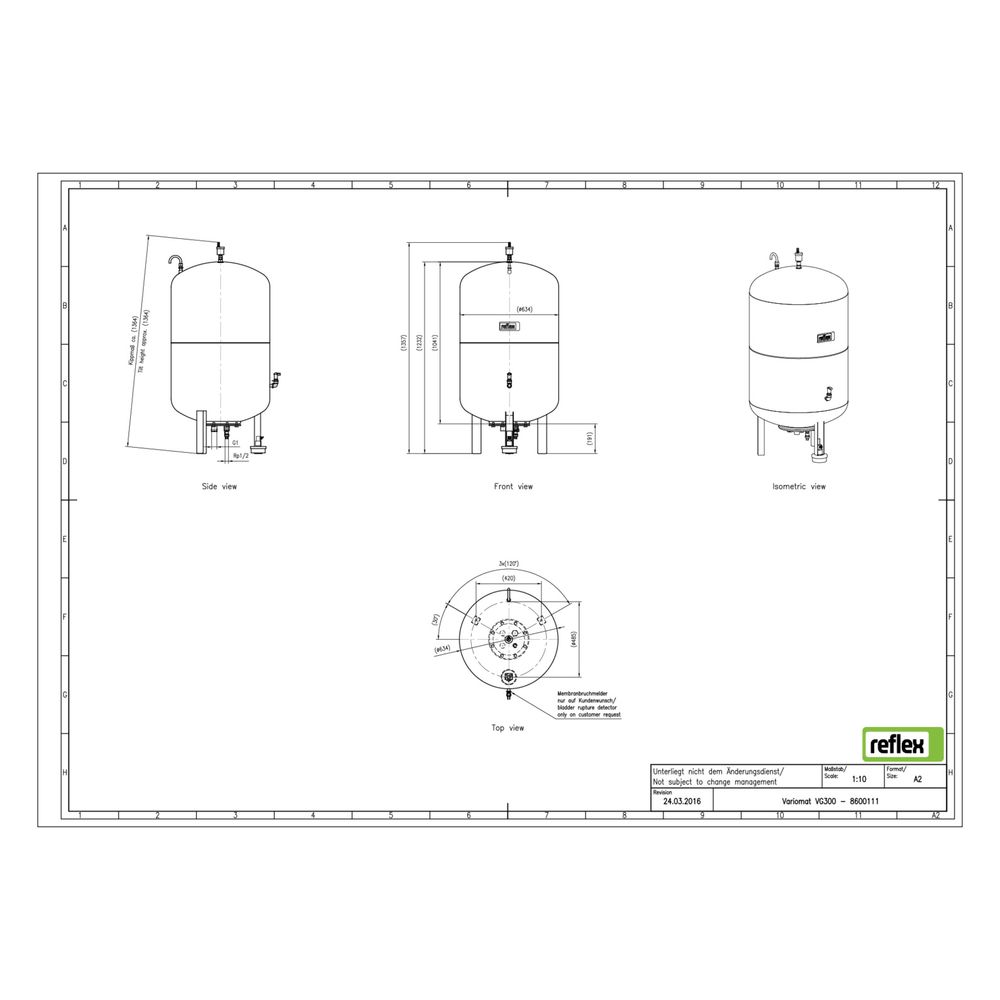

Das Gefäß ist für einen maximalen Arbeitsdruck von 6 bar (PN 6) ausgelegt und kann Mediumtemperaturen bis zu 70 °C im Dauerbetrieb aufnehmen. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt 1 Zoll (25 mm), mit einem Rohraußendurchmesser von 33,7 mm. Die Bauhöhe des stehenden Gefäßes beträgt 1357 mm, der Durchmesser 634 mm.

Technische Daten

• Nennvolumen: 300 l
• Bauhöhe: 1357 mm
• Durchmesser: 634 mm
• Maximaler Arbeitsdruck: 6 bar
• Maximale Mediumtemperatur: 70 °C
• Druckstufe: PN 6
• Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
• Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
• Membran: Vollmembran, austauschbar nach DIN EN 13831
• Platzierung: stehend mit Fußkonstruktion

Das Reflex Variomat VG 300 Ausdehnungsgefäß bietet eine zuverlässige Lösung für die Druckhaltung in pumpengesteuerten Anlagen. Mit einem Nennvolumen von 300 Litern, einer robusten Vollmembran und der Zulassung nach EU-Druckgeräterichtlinie ist es für den Dauerbetrieb bei bis zu 70 °C und 6 bar Arbeitsdruck geeignet. Die integrierte Niveaumessung und der Anschluss für Membranbruchmelder erhöhen die Betriebssicherheit und Überwachung.
