Reflex Exvoid Luft-Mikroblasenabscheider A 60,3mm, mit Schweißstutzen, 10 bar
Der Reflex Exvoid Luft-Mikroblasenabscheider A 60,3 mm mit Schweißstutzen ist ein Zubehör für Heiz- und Kühlsysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme. Er entfernt Mikroblasen zuverlässig aus Wasser und Wasser-Glykolgemischen bis zu einem Mischungsverhältnis von 50/50 %. Mit einem maximalen Betriebsdruck von 10 bar und variabler Strömungsrichtung unterstützt der Abscheider die effiziente Betriebsentlüftung an Hochpunkten von Anlagen.
Wie funktioniert der Reflex Exvoid Mikroblasenabscheider?
Der Exvoid Mikroblasenabscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement. Mikroblasen werden automatisch und dauerhaft über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil-Unterteil in die Atmosphäre abgegeben. Dieses Prinzip ermöglicht eine kontinuierliche Entlüftung ohne Betriebsunterbrechung.
Für welche Systeme und Medien ist der Exvoid geeignet?
Der Abscheider ist für Heiz- und Kühlsysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Er eignet sich für die Medien Wasser und Wasser-Glykolgemische mit einem Glykolanteil von bis zu 50 %. Die Ausführung ist horizontal, mit variabler Strömungsrichtung und für den Einsatz in Solaranlagen geeignet.
Welche technischen Merkmale zeichnen den Exvoid aus?

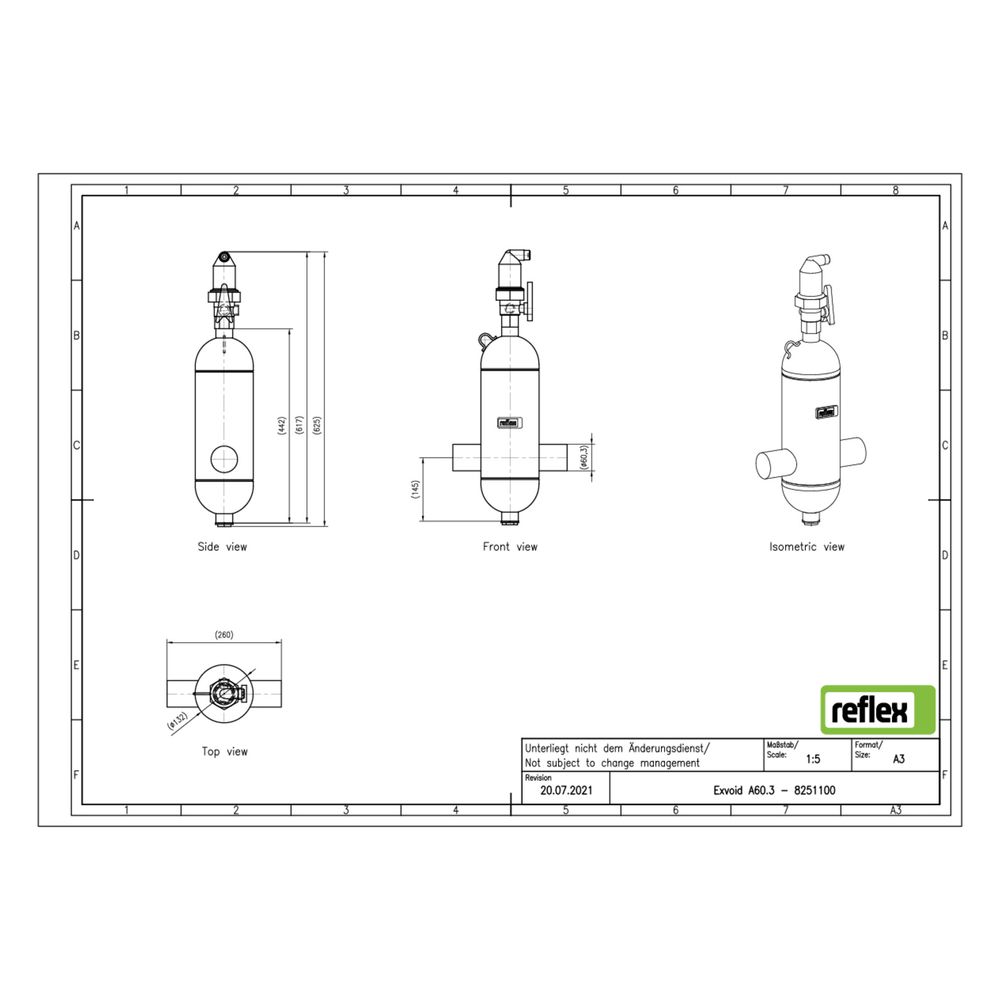

Das Gehäuse besteht aus Stahl mit einem Rohraußendurchmesser von 60,3 mm und einer Baulänge von 260 mm. Der Abscheider verfügt über einen Kvs-Wert von 72,2 und deckt eine Durchflussleistung von 0,10 bis 12,50 m³/h ab. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen 0 und 110 °C. Der maximale Arbeitsdruck beträgt 10 bar.
Welche Anschlussarten und Ausführungen sind verfügbar?
Der Reflex Exvoid ist mit einem Schweißstutzen ausgestattet und für den Nenndurchmesser 2 Zoll (50 mm) ausgelegt. Weitere Ausführungen der Exvoid-Serie umfassen Messingvarianten mit Gewinde- und Klemmringanschluss sowie Stahlvarianten mit Flanschanschluss.
Technische Daten
- Rohraußendurchmesser: 60,3 mm
- Baulänge: 260 mm
- Maximaler Arbeitsdruck: 10 bar
- Kvs-Wert: 72,2
- Durchflussleistung: 0,10 bis 12,50 m³/h
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Nenndurchmesser: 2 Zoll (50 mm)
- Werkstoff Gehäuse: Stahl
- Maximale Glykol-Mischung: 50 %
- Ausführung: horizontal
- Variable Strömungsrichtung: ja
- Automatischer Entlüfter: ja
Der Reflex Exvoid Luft-Mikroblasenabscheider A 60,3 mm mit Schweißstutzen bietet eine zuverlässige Entfernung von Mikroblasen in Heiz- und Kühlsystemen. Mit einem maximalen Betriebsdruck von 10 bar, variabler Strömungsrichtung und der Eignung für Wasser-Glykolgemische bis 50 % unterstützt er die effiziente Betriebsentlüftung und trägt zur Stabilität der Anlagen bei.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8251100 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8251100 |
| Ausführung | horizontal |
| Baulänge | 260,00 |
| Durchflussleistung | 0,10 - 12,50 |
| EAN-13 | 4036705118395 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | ja |
| Gewicht | 5 kg |
| Kvs-Wert | 72,20 |
| Magnetisches Funktionsprinzip | nein |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit abnehmbarem Filter | nein |
| Mit automatischem Entlüfter | ja |
| Mit Isolierung | nein |
| Mit Kupplungen | nein |
| Nenndurchmesser | 2 Zoll (50) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 60,30 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Luft |
| Variable Strömungsrichtung | ja |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | DE30666633 |
