Reflex Ausdehnungsgefäß N MAG 600, 600L, 6 bar, stehend, Halbmembran, Grau

Der Reflex N Ausdehnungsgefäß MAG 600 ist ein stehend ausgeführtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 600 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch seine langlebige Epoxidharzbeschichtung sowie eine fest eingebaute Halbmembran aus SBR aus, die aufgrund der gleichmäßig-symmetrischen Belastung besonders verschleißfest ist. Das graue Gefäß eignet sich für Zentralheizungen und Kühlsysteme mit Frostschutzmittelzusatz zwischen 25 und 50 Prozent.

Wie ist das Reflex N Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?

Das Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Die fest eingebaute Halbmembran teilt das Gefäß in einen Wasser- und einen Gasraum und ist nicht austauschbar. Die Epoxidharzbeschichtung schützt das Gefäß vor Korrosion und sorgt für eine lange Lebensdauer.

Für welche Anwendungen und Medien ist das Ausdehnungsgefäß geeignet?

Das Reflex N MAG 600 ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen ausgelegt. Es eignet sich für Zentralheizungen und Kühlsysteme, die mit Frostschutzmitteln in einer Konzentration von mindestens 25 bis maximal 50 Prozent betrieben werden. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius, die maximale Systemtemperatur darf bis zu 120 Grad Celsius betragen. Das Gefäß ist nicht für den Einsatz mit Leitungswasser vorgesehen.

Welche Anschluss- und Montageeigenschaften besitzt das Ausdehnungsgefäß?

Das Ausdehnungsgefäß ist stehend ausgeführt und verfügt über metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Es ist mit Füßen ausgestattet, die eine stabile vertikale Platzierung ermöglichen. Eine horizontale Montage ist nicht vorgesehen. Das Gefäß wird ohne Sicherheitsventil, Manometer oder Befestigungsmaterial geliefert.

Welche Betriebsparameter sind zu beachten?

Das Reflex N Ausdehnungsgefäß hat einen Vordruck von 1,5 bar und einen maximalen Arbeitsdruck von 6 bar. Es ist für den Betrieb mit einer Glykol-Mischung von bis zu 50 Prozent ausgelegt. Das Gefäß unterliegt keiner Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt der Bedingung PSV mal Volumen kleiner oder gleich 3000 bar mal Liter entspricht.

Technische Daten

• Nennvolumen: 600 l
• Maximaler Betriebsdruck: 6 bar

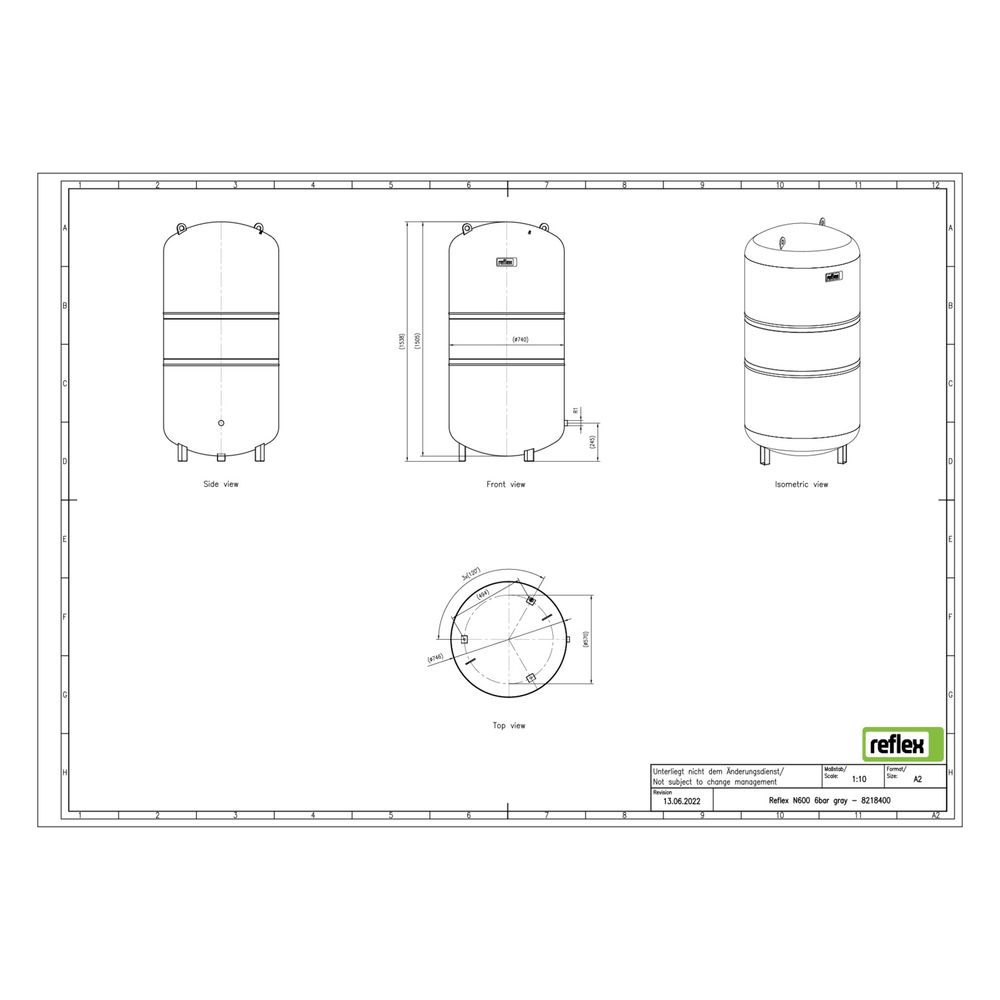

• Bauhöhe: 1538 mm
• Durchmesser: 740 mm
• Kippmaß: 1587 mm
• Anschluss: Außengewinde metrisch, 1 Zoll (25 mm)
• Rohraußendurchmesser Anschluss: 33,7 mm
• Material Membran: SBR (Halbmembran)
• Farbe: Grau
• Platzierung: Stehend, vertikal mit Füßen
• Maximale Mediumtemperatur: 70 °C
• Maximale Systemtemperatur: 120 °C
• Vordruck: 1,5 bar
• Maximaler Glykolanteil: 50 %

Das Reflex N Ausdehnungsgefäß MAG 600 bietet eine robuste und langlebige Lösung für geschlossene Heiz- und Kühlsysteme. Mit seinem großen Nennvolumen von 600 Litern, dem maximalen Betriebsdruck von 6 bar und der widerstandsfähigen Halbmembran ist es für vielfältige Anwendungen in Zentralheizungen und Kühlsystemen geeignet. Die Epoxidharzbeschichtung und die stabile stehende Bauweise mit Füßen sorgen für eine zuverlässige und sichere Integration in das System.
