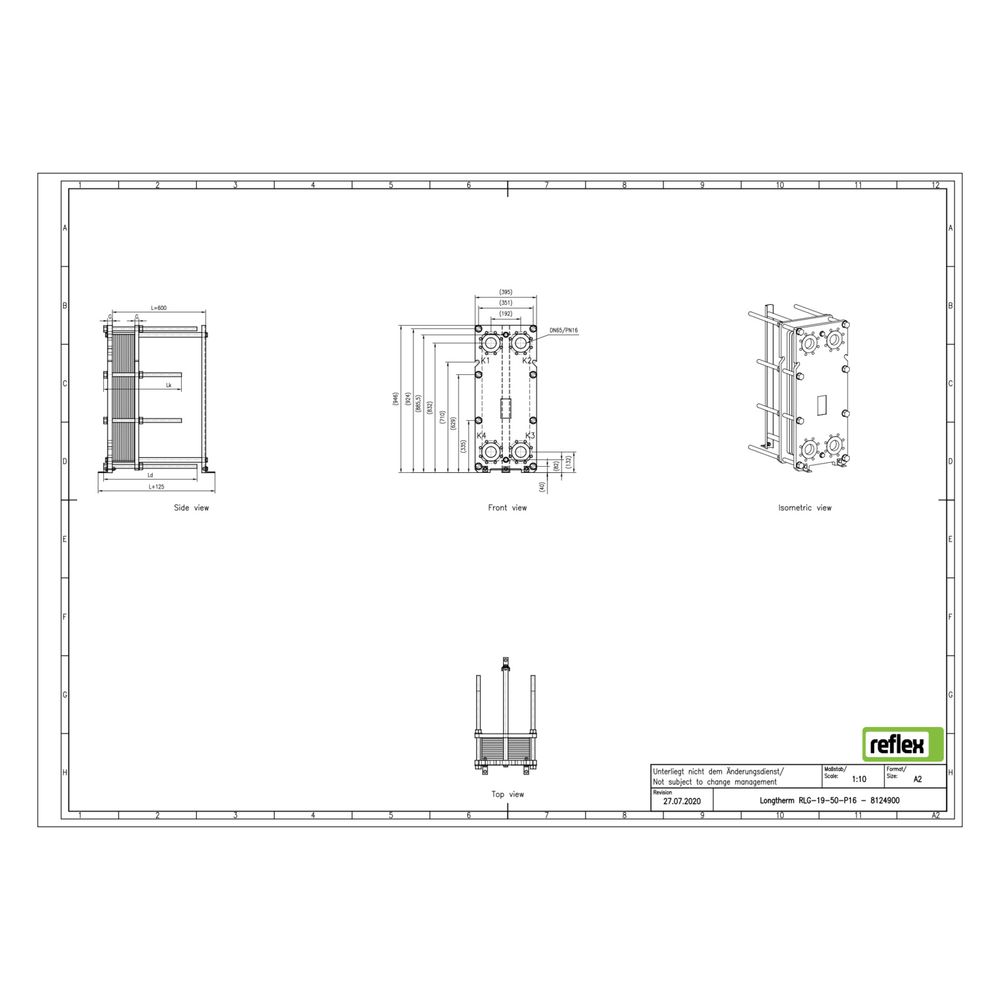

Reflex Longtherm Plattenwärmetauscher RLG-19-50, geschraubt, 50 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-19-50 ist ein geschraubter Wärmetauscher mit 50 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen eine effiziente Wärmeübertragung bei hohen Drücken erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die mit klebefreien NBR-Butyl-Dichtungen versehen sind. Die Platten werden an der oberen Tragstange aufgehängt und mithilfe von Spannschrauben im Kohlenstoffstahlrahmen fixiert. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine einfache Demontage und Reinigung.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Der Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalvarianten optimieren die Wärmeübertragung und den hydraulischen Widerstand je nach Anforderung.
Für welche Betriebsbedingungen ist der Longtherm RLG-19-50 ausgelegt?
Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 60 auf der Primärseite. Die Baumaße betragen 395 mm in der Länge, 946 mm in der Höhe und 558 mm in der Tiefe. Die Konstruktion entspricht der Richtlinie für Druckgeräte 2014/68/EU, was die Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt.
Welche Materialien werden verwendet?
Die Platten bestehen aus rostfreiem Edelstahl. Die Dichtungen sind aus klebefreiem NBR-Butyl gefertigt, das eine zuverlässige Abdichtung sicherstellt. Der Rahmen besteht aus Kohlenstoffstahl, der die Platten sicher zusammenhält.
Technische Daten
- Anzahl der Platten: 50
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 16 bar
- Nenndurchmesser primär: DN 60
- Baulänge: 395 mm
- Bauhöhe: 946 mm
- Bautiefe: 558 mm
- Mittenabstand Anschlüsse: 192 mm
Der Reflex Longtherm Plattenwärmetauscher RLG-19-50 bietet eine effiziente und flexible Lösung für hohe Leistungsanforderungen bei geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Butyl-Dichtungen und der Möglichkeit zur einfachen Reinigung und Erweiterung ist er für anspruchsvolle industrielle Anwendungen geeignet. Die technischen Eigenschaften wie 50 Platten, ein maximaler Arbeitsdruck von 16 bar und die kompakte Bauweise ermöglichen eine zuverlässige Wärmeübertragung in verschiedenen Systemen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8124900 |
| Hersteller | Reflex |
| Anzahl der Platten | 50,00 |
| Artikelnummer | REFLEX-8124900 |
| Bauhöhe | 946,00 |
| Baulänge | 395,00 |
| Bautiefe | 558,00 |
| EAN-13 | 4036705220708 |
| Geeignet für Dämmschale | nein |
| Gewicht | 272 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 192,00 |
| Nenndurchmesser primär | DN 60 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
