Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 200 R, mit Wartungsflansch und Flansch, 12-Loch, 10 bar

Der Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 200 R, ist ein kombinierter Luft-, Mikroblasen- und Schlammabscheider für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Systemkreisläufe. Er eignet sich für Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50 % und ist mit einem Flanschanschluss sowie einem Wartungsflansch ausgestattet. Das Gerät ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und entfernt zuverlässig Partikel und Gasblasen aus dem System.

Wie funktioniert der Reflex Extwin Schmutzabscheider?

Der Extwin arbeitet mit einem optimierten Abscheideelement namens Flowpac, das Gasblasen aus dem Flüssigkeitsstrom sammelt. Über den integrierten absperrbaren Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil werden die angesammelten Gasblasen automatisch und permanent in die Atmosphäre abgeleitet. Gleichzeitig entfernt ein speziell gestalteter Einsatz Partikel ab einer Größe von 5,0 Mikrometern aus dem Flüssigkeitsstrom, wodurch empfindliche Geräte im System geschützt werden.

Welche Vorteile bieten Wartungsflansch und Reinigung?

Der Reflex Extwin verfügt über einen Wartungsflansch, der einen einfachen Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten ermöglicht. Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der ohne Betriebsunterbrechung bedient werden kann. Dies unterstützt eine kontinuierliche Systemfunktion und minimiert Ausfallzeiten.

Für welche Systeme und Medien ist der Extwin geeignet?

Der Extwin ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert. Er ist geeignet für die Medien Wasser und Wasser/Glykolgemische mit einem Glykolanteil von bis zu 50 %. Das Gerät ist nicht für offene Systeme oder Solaranlagen ausgelegt. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C.

Welche technischen Eigenschaften zeichnen den Extwin aus?

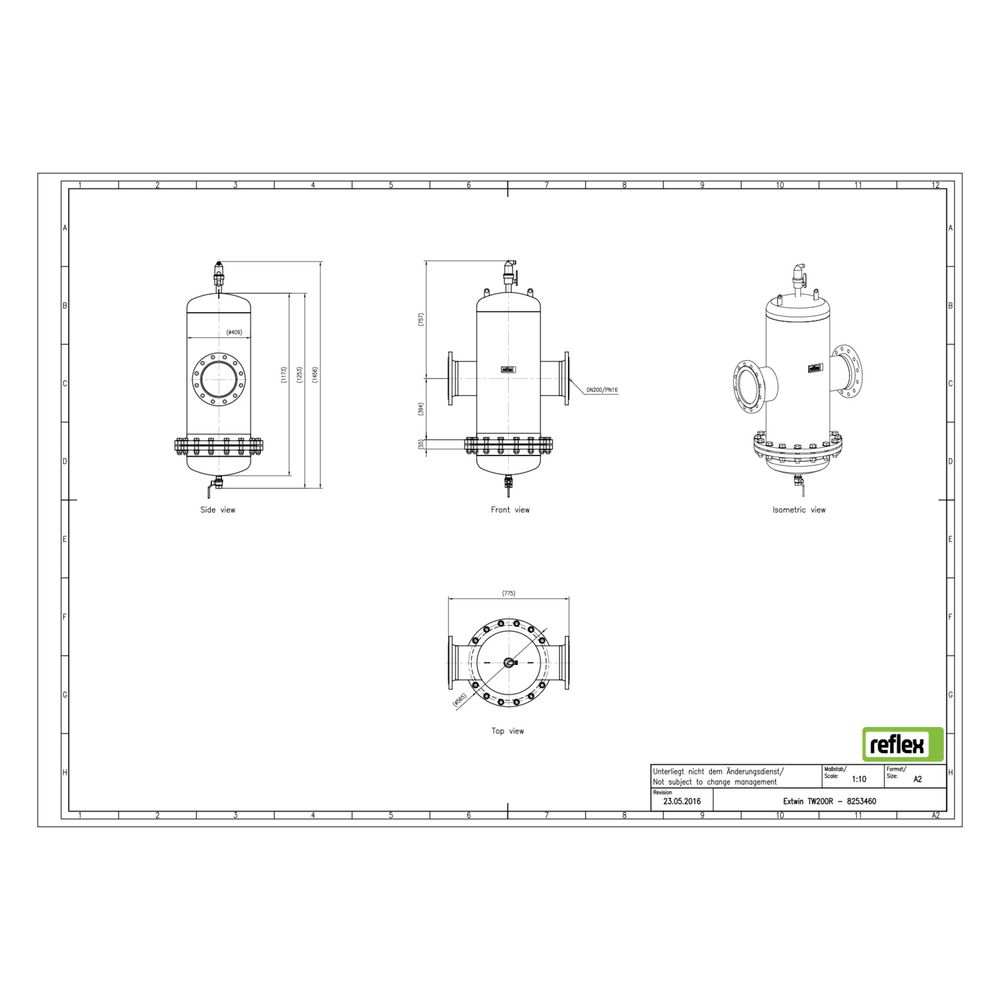

Der Schmutzabscheider hat einen Nenndurchmesser von DN 200 und einen Rohraußendurchmesser von 219,10 mm. Die Baulänge beträgt 775 mm. Der maximale Arbeitsdruck liegt bei 10 bar, und der Kvs-Wert beträgt 780,60. Die Durchflussleistung reicht von 0,10 bis 180,00 m³/h. Das Gehäuse besteht aus Stahl, und das Gerät ist horizontal ausgeführt. Es arbeitet nach dem magnetischen Funktionsprinzip mit Vollstrom und Beruhigung.

Technische Daten

• Nenndurchmesser: DN 200
• Rohraußendurchmesser: 219,10 mm
• Baulänge: 775 mm
• Maximaler Arbeitsdruck: 10 bar
• Kvs-Wert: 780,60
• Durchflussleistung: 0,10 bis 180,00 m³/h
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Werkstoff Gehäuse: Stahl
• Anschlussart: Flansch
• Ausführung: horizontal
• Maximale Glykol-Mischung: 50 %

Der Reflex Extwin Schmutzabscheider TW DN 200 R bietet eine effiziente Kombination aus Luft-, Mikroblasen- und Schlammabscheidung für geschlossene Heiz- und Kühlsysteme. Mit einem robusten Stahlgehäuse, einem maximalen Betriebsdruck von 10 bar und einer hohen Durchflussleistung schützt er empfindliche Anlagenteile zuverlässig und ermöglicht eine einfache Wartung dank des integrierten Wartungsflansches und Entschlammungskugelhahns.
