Reflex Ausdehnungsgefäß G MAG 400, 400L, 6 bar, stehend, Grau

Der Reflex Reflex G Ausdehnungsgefäß MAG 400 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 400 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und eignet sich ideal für den Einsatz in Zentralheizungen sowie Kühlanlagen. Die stehende Ausführung in Grau verfügt über eine langlebige Epoxidharzbeschichtung und eine austauschbare Vollmembran, die den Anforderungen an wiederkehrende Revisionen bei Großgefäßen entspricht.

Wie ist das Reflex G Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?

Das Ausdehnungsgefäß ist mit einer langlebigen Epoxidharzbeschichtung versehen, die den Korrosionsschutz sicherstellt. Die Membran besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM), einem widerstandsfähigen Werkstoff, der für den Einsatz mit Frostschutzmitteln in Mischungen von 25 bis 50 Prozent geeignet ist. Die Membran ist austauschbar, was die Wartung und Instandhaltung erleichtert. Das Gefäß ist stehend ausgeführt und verfügt über Füße zur sicheren Platzierung.

Welche technischen Eigenschaften und Sicherheitsmerkmale bietet das Reflex G 400?

Das Ausdehnungsgefäß ist für einen maximalen Arbeitsdruck von 6 bar ausgelegt und kann Systemtemperaturen bis 120 °C sowie Dauerbetriebstemperaturen von -10 bis 70 °C aufnehmen. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, was die Sicherheit und Langlebigkeit der Komponenten erhöht. Das Gefäß ist mit einem Außengewindeanschluss von 1 Zoll (25 mm) ausgestattet und besitzt einen Rohraußendurchmesser am Anschluss von 33,7 mm. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden.

Für welche Anwendungen ist das Reflex G Ausdehnungsgefäß geeignet?

Das Reflex G 400 ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen konzipiert. Es eignet sich insbesondere für Zentralheizungen und Kühlanlagen, die eine zuverlässige Druckausdehnung benötigen. Das Gefäß ist nicht für den Einsatz mit Leitungswasser geeignet, sondern für Systeme mit Frostschutzmittelzusatz von mindestens 25 bis 50 Prozent. Die stehende Bauweise und die robuste Konstruktion machen es für vielfältige Installationssituationen geeignet.

Welche Normen und Zulassungen erfüllt das Reflex G Ausdehnungsgefäß?

Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie der AD 2000 Regelwerke. Es ist zugelassen gemäß der Richtlinie für Druckgeräte 2014/68/EU. Für Volumen bis 1000 Liter sind Gewindeanschlüsse mit einem Durchmesser von 740 mm vorgesehen. Das Gefäß ist mit einer Besichtigungsöffnung ausgestattet, die ab einem Volumen von 1000 Litern und einem Durchmesser von 1000 mm verfügbar ist.

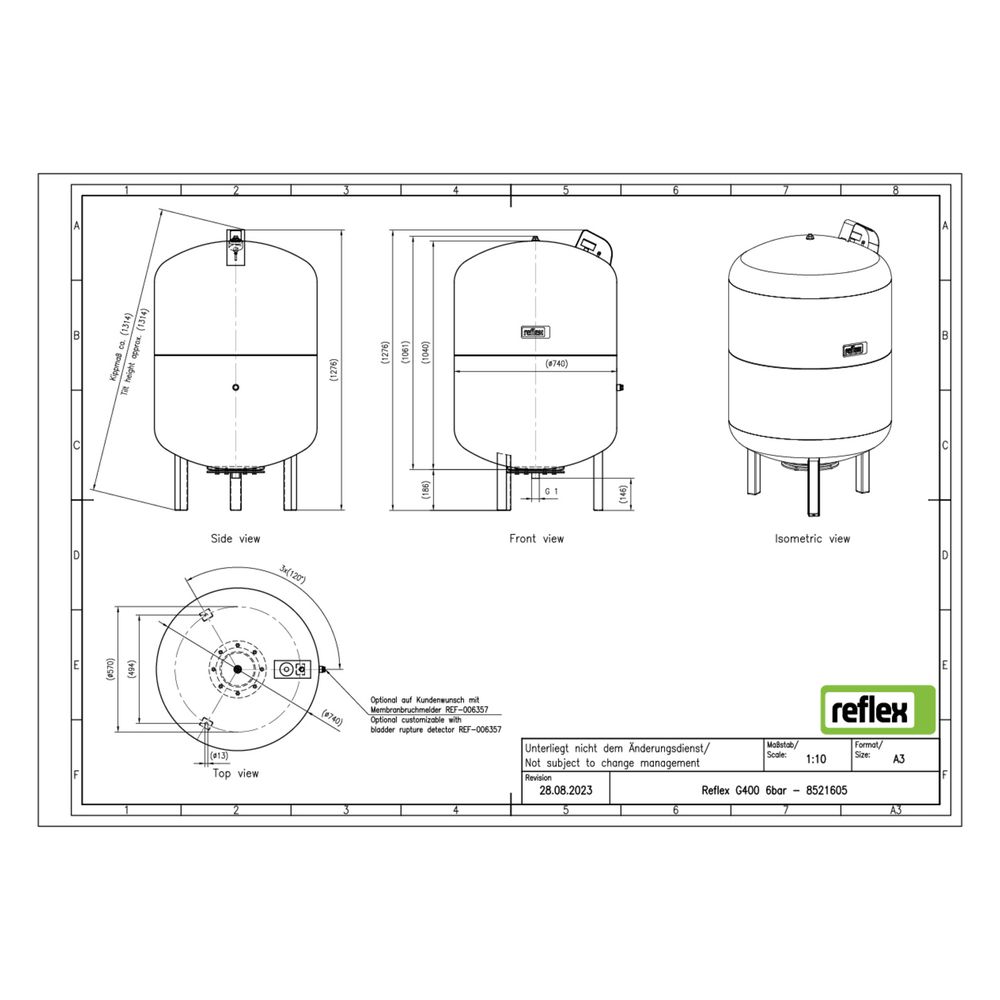

Technische Daten

• Nennvolumen: 400 l
• Maximaler Betriebsdruck: 6 bar
• Farbe: Grau
• Bauhöhe: 1274 mm
• Durchmesser: 740 mm
• Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm)
• Werkstoff Membran: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Glykol-Mischung: 50 %
• Max. Systemtemperatur: 120 °C
• Max. Dauerbetriebstemperatur: 70 °C
• Vordruck: 3,5 bar
• Platzierung: Stehend mit Füßen

Das Reflex Reflex G Ausdehnungsgefäß MAG 400 bietet eine robuste und wartungsfreundliche Lösung für die Druckausdehnung in Heiz- und Kühlwassersystemen. Mit seiner langlebigen Beschichtung, der austauschbaren Membran und den geschützten Sicherheitskomponenten stellt es eine zuverlässige Komponente dar, die Systemdruckschwankungen effektiv ausgleicht und so den Betrieb von Zentralheizungen und Kühlanlagen unterstützt.
