Reflex Reflexomat RF Ausdehnungsgefäß MAG 400, Nennvolumen 400l, 6 bar, Vollmembran, Grau

Der Reflex Reflexomat RF Ausdehnungsgefäß MAG 400 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 400 Litern und einem maximalen Arbeitsdruck von 6 bar. Es gehört zur Reflexomat Serie und ist für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen konzipiert, insbesondere in kompressorgesteuerten Druckhaltestationen. Das Gefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt und verfügt über eine austauschbare Butyl-Vollmembran nach DIN EN 13831.

Wie funktioniert das Reflexomat RF Ausdehnungsgefäß?

Das Ausdehnungsgefäß dient als Folgegefäß in kompressorgesteuerten Druckhaltestationen und sorgt für eine präzise Druckhaltung in Heiz- und Kühlwassersystemen. Die Druckregelung erfolgt über eine Steuereinheit, die mit einem oder zwei Kompressoren sowie einem Luftabströmventil arbeitet. Die austauschbare Butyl-Vollmembran trennt das Medium vom Gasraum und ermöglicht so eine dauerhafte Druckstabilität.

Welche Konstruktions- und Sicherheitsmerkmale besitzt das Ausdehnungsgefäß?

Das Gefäß ist nach DIN EN 13831, VDI 4708 und AD 2000 gefertigt und erfüllt die Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU. Es ist innen und außen kunststoffbeschichtet, was Korrosionsschutz bietet. Zur Gefäßabsicherung ist ein bauteilgeprüftes Luftsicherheitsventil (SV) integriert. Zudem verfügt es über eine angeschweißte seitliche Muffe zum Anschluss eines Membranbruchmelders.

Für welche Einsatzbereiche ist das Reflexomat RF geeignet?

Das Ausdehnungsgefäß ist speziell für geschlossene Heiz- und Kühlwasseranlagen mit kompressorgesteuerter Druckhaltung ausgelegt. Es eignet sich für Anlagen mit Nennvolumen von bis zu 5000 Litern und bietet eine zuverlässige Lösung für präzise Druckregelung.

Welche technischen Eigenschaften zeichnen das Reflexomat RF aus?

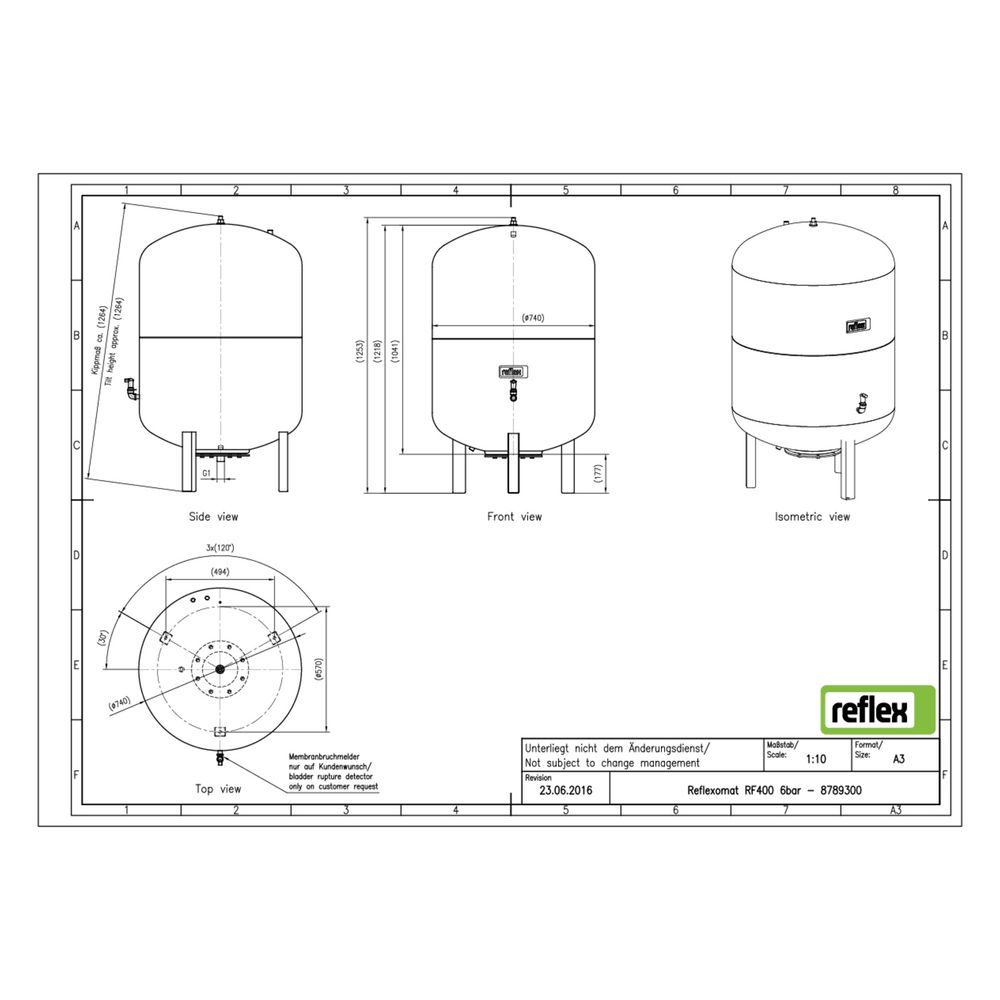

Das Gefäß ist stehend mit einer Fußkonstruktion ausgeführt, hat einen Durchmesser von 740 mm und eine Bauhöhe von 1253 mm. Der Anschluss für die Ausdehnung besitzt einen Nenndurchmesser von 1 Zoll (25 mm) und einen Rohraußendurchmesser von 33,7 mm. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 70 °C, der maximale Arbeitsdruck liegt bei 6 bar. Die Membran ist austauschbar und aus Butyl gefertigt.

Technische Daten

• Nennvolumen: 400 l
• Maximaler Arbeitsdruck: 6 bar
• Maximale Mediumtemperatur: 70 °C
• Bauhöhe: 1253 mm
• Durchmesser: 740 mm
• Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
• Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
• Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
• Gefäßtyp: stehend mit Fußkonstruktion
• Beschichtung: Innen- und außen kunststoffbeschichtet
• Sicherheitsventil: bauteilgeprüftes Luftsicherheitsventil (SV)

Das Reflexomat RF Ausdehnungsgefäß MAG 400 bietet eine zuverlässige und präzise Druckhaltung für geschlossene Heiz- und Kühlwasseranlagen. Mit einem Nennvolumen von 400 Litern, einem maximalen Arbeitsdruck von 6 bar und einer robusten Bauweise ist es für den Einsatz in kompressorgesteuerten Druckhaltestationen bestens geeignet. Die austauschbare Butyl-Vollmembran und die umfassenden Sicherheitsmerkmale sorgen für eine lange Lebensdauer und sichere Funktionalität.
