Beschreibung

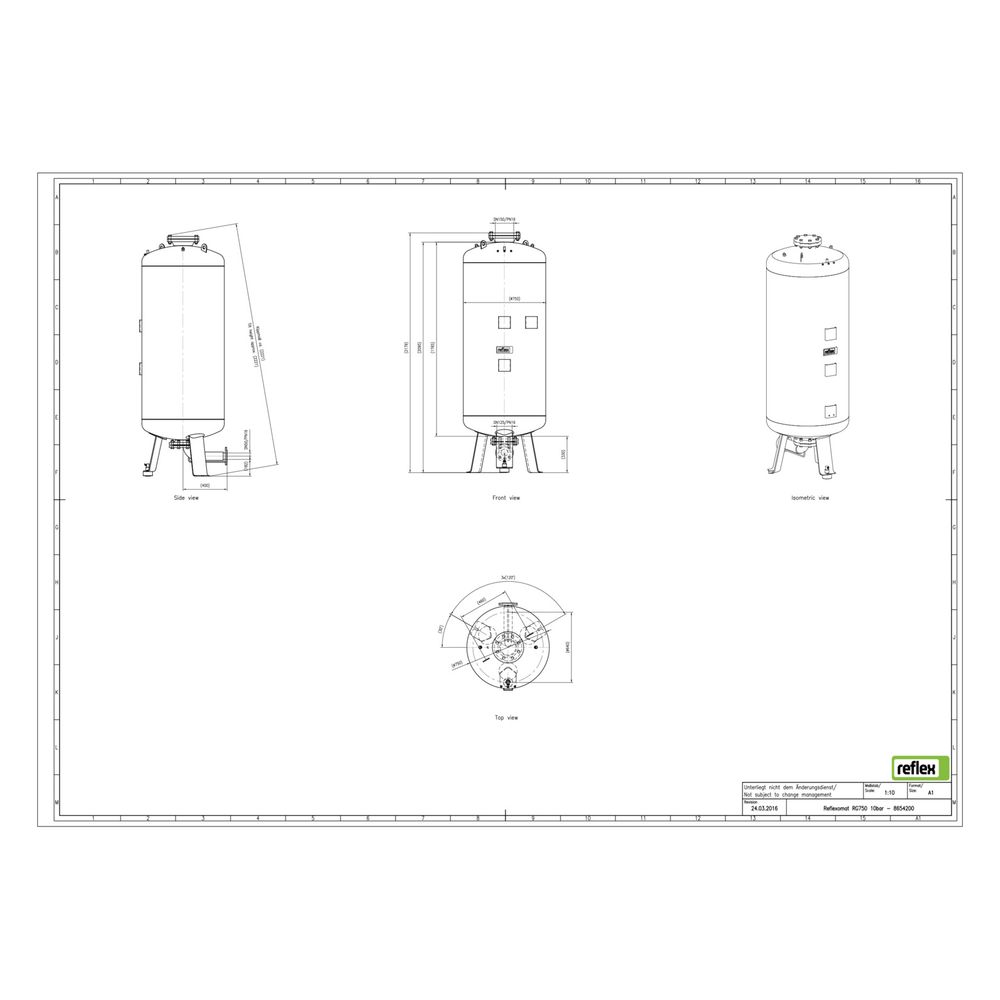

Reflex Reflexomat RG Ausdehnungsgefäß MAG 750, Nennvolumen 750l, 10 bar, Vollmembran, Grau
Der Reflex Reflexomat RG Ausdehnungsgefäß MAG 750 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 750 Litern und einem maximalen Betriebsdruck von 10 bar. Es gehört zur Reflexomat Serie und ist für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen konzipiert. Das Gefäß ist grau beschichtet und verfügt über eine austauschbare Butyl-Vollmembran, gefertigt nach DIN EN 13831.
Wie funktioniert das Reflexomat RG Ausdehnungsgefäß?
Das Reflexomat RG dient als Grundgefäß in der kompressorgesteuerten Druckhaltestation Reflexomat, die den Druck in Heiz- und Kühlwassersystemen reguliert. Eine Steuereinheit mit ein oder zwei Kompressoren sowie einem Luftabströmventil sorgt für die Druckhaltung. Das Gefäß ist stehend mit einer Fußkonstruktion ausgestattet und innen sowie außen kunststoffbeschichtet, was Korrosionsschutz bietet.
Welche Sicherheits- und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?
Das Gefäß ist mit einem bauteilgeprüften Luftsicherheitsventil zur Absicherung ausgestattet. Eine seitlich angeschweißte Muffe ermöglicht den Anschluss eines Membranbruchmelders. Für die Füllstandsmessung ist ein Messumformer integriert. Die Konstruktion entspricht den Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU sowie den Normen DIN EN 13831, VDI 4708 und AD 2000.
Für welche Anwendungen ist das Reflexomat RG geeignet?
Das Ausdehnungsgefäß ist speziell für geschlossene Heiz- und Kühlwasseranlagen ausgelegt. Es unterstützt die kompressorgesteuerte Druckhaltung und ist für eine maximale Mediumtemperatur von 70 °C sowie einen maximalen Arbeitsdruck von 10 bar geeignet.
Technische Daten
- Nennvolumen: 750 l
- Maximaler Arbeitsdruck: 10 bar
- Maximale Mediumtemperatur: 70 °C
- Bauhöhe: 2179 mm
- Durchmesser: 750 mm
- Nenndurchmesser Ausdehnungsanschluss: DN 50
- Rohraußendurchmesser Ausdehnungsanschluss: 60,30 mm
- Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
- Gefäßbeschichtung: innen und außen kunststoffbeschichtet
- Platzierung: stehend mit Fußkonstruktion
Das Reflexomat RG Ausdehnungsgefäß MAG 750 bietet eine zuverlässige Lösung für die Druckhaltung in Heiz- und Kühlwassersystemen. Mit seinem großen Nennvolumen, der robusten Bauweise und der integrierten Sicherheitsausstattung unterstützt es eine stabile Anlagenfunktion bei einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur bis 70 °C.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung kompressorgesteuert |
| Hersteller-Serie | Reflexomat |
| Hersteller-Produktgruppe | Reflexomat |
| Hersteller-Artikelnummer | 8654200 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8654200 |
| Bauhöhe | 2179,00 |
| Druckstufe Artikel | PN 10 |
| Durchmesser | 750,00 |
| EAN-13 | 4036705112539 |
| Gewicht | 365 kg |
| Max Arbeitsdruck | 10,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | DN 50 |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 60,30 |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
