Reflex Ausdehnungsgefäß G MAG 600, 600L, 16 bar, stehend, Grau

Der Reflex Reflex G Ausdehnungsgefäß MAG 600 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 600 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch seine stehende Bauweise sowie eine langlebige Epoxidharzbeschichtung aus. Das Gefäß ist ideal für den Einsatz in Zentralheizungen und Kühlsystemen, bei denen Frostschutzmittelzusätze von 25 bis 50 Prozent verwendet werden.

Wie ist das Reflex G 600 Ausdehnungsgefäß konstruiert?

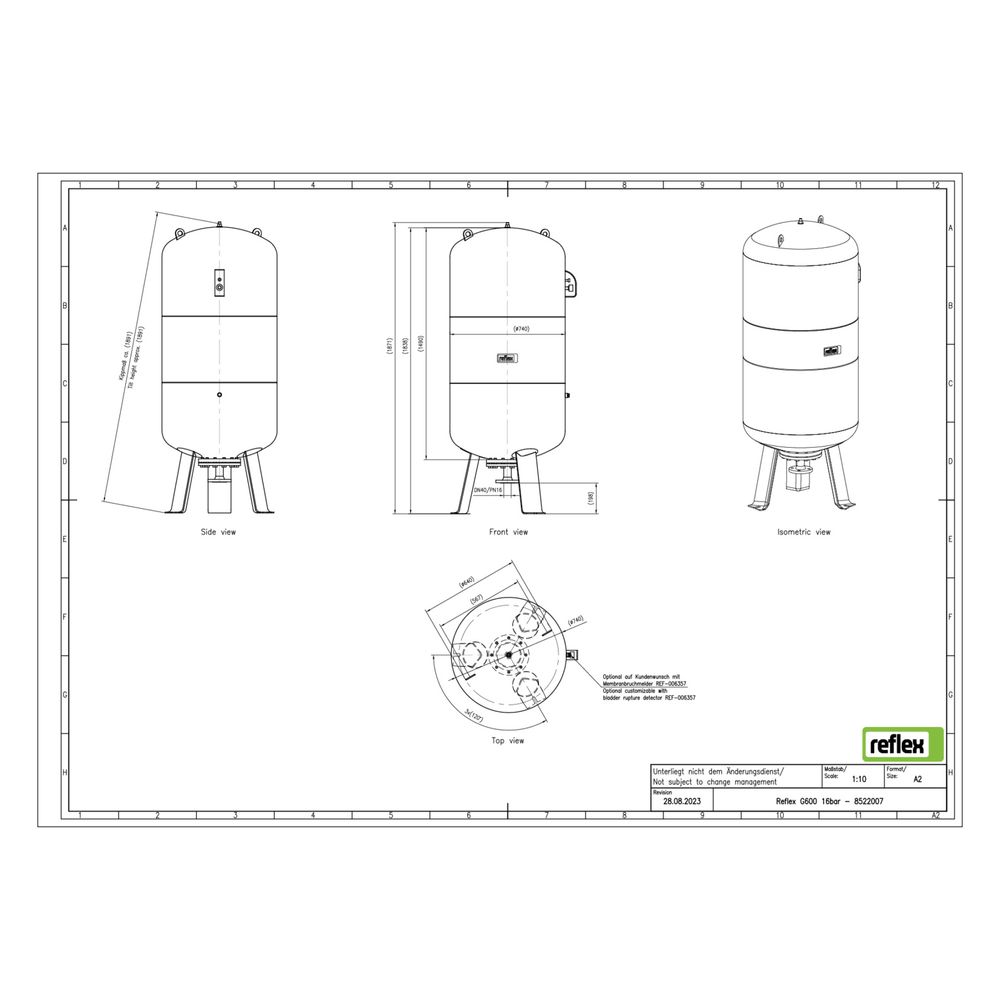

Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Ethylen-Propylen-Dien-Kautschuk (EPDM), die das Gefäß in einen Wasser- und einen Gasraum mit Polster unterteilt. Diese Membran erfüllt die Anforderungen der DIN EN 13831 und ermöglicht wiederkehrende Revisionen bei Großgefäßen. Die stehende Ausführung ist mit Füßen ausgestattet und besitzt einen Durchmesser von 740 mm sowie eine Bauhöhe von 1868 mm. Das Kippmaß beträgt 1905 mm.

Welche Anschlüsse und Schutzvorrichtungen sind vorhanden?

Das Gefäß ist mit metrischen Außengewindeanschlüssen ausgestattet, passend für einen Nenndurchmesser-Ausdehnungsanschluss DN 40 mit einem Rohraußendurchmesser von 48,3 mm. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, was die Betriebssicherheit erhöht. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden, um bei Bedarf eine Überwachung der Membran zu ermöglichen.

Für welche Betriebsbedingungen ist das Reflex G 600 geeignet?

Das Ausdehnungsgefäß ist für eine maximale Systemtemperatur von 120 °C und eine maximale Mediumtemperatur im Dauerbetrieb von -10 bis 70 °C ausgelegt. Es ist für den Einsatz mit Frostschutzmitteln in einer Konzentration von 25 bis 50 Prozent geeignet. Der maximale Arbeitsdruck beträgt 16 bar, der Vordruck ist auf 3,5 bar eingestellt. Das Gefäß ist nicht für den Einsatz mit Leitungswasser vorgesehen.

Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?

Das Reflex G 600 entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie der AD 2000 und ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Die Epoxidharzbeschichtung sorgt für eine langlebige und korrosionsbeständige Oberfläche. Für Anlagen in der Schweiz ist keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI gegeben, sofern das Produkt die Bedingung PSV mal Volumen kleiner oder gleich 3.000 bar mal Liter erfüllt.

Technische Daten

• Nennvolumen: 600 l
• Maximaler Betriebsdruck: 16 bar
• Bauhöhe: 1868 mm
• Durchmesser: 740 mm
• Kippmaß: 1905 mm
• Anschluss: Außengewinde (metrisch), DN 40
• Membranwerkstoff: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Glykol-Mischung: 50 %
• Max. Systemtemperatur: 120 °C
• Max. Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C

Das Reflex Reflex G Ausdehnungsgefäß MAG 600 überzeugt durch seine robuste Bauweise, die austauschbare Vollmembran und die hohe Druckfestigkeit von 16 bar. Es ist optimal für den Einsatz in geschlossenen Heiz- und Kühlsystemen geeignet und bietet durch seine langlebige Epoxidharzbeschichtung und den Schutz von Manometer und Vordruckventil eine zuverlässige Funktionalität.
