Reflex Ausdehnungsgefäß N MAG 1000, 1000L, 6 bar, stehend, Halbmembran, Grau

Der Reflex Reflex N Ausdehnungsgefäß MAG 1000 ist ein stehend ausgeführtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch seine langlebige Epoxidharzbeschichtung sowie eine fest eingebaute Halbmembran aus, die aufgrund der gleichmäßig-symmetrischen Belastung besonders verschleißfest ist. Das graue Gefäß eignet sich für Zentralheizungen und Kühlsysteme mit Frostschutzmittelzusatz zwischen 25 und 50 Prozent.

Wie ist das Reflex N Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?

Das Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Die fest eingebaute Halbmembran aus SBR teilt das Gefäß in einen Wasser- und einen Gasraum. Die langlebige Epoxidharzbeschichtung schützt vor Korrosion und sorgt für eine lange Lebensdauer.

Für welche Anwendungen und Medien ist das Ausdehnungsgefäß geeignet?

Das Gefäß ist für geschlossene Heiz- und Kühlwassersysteme ausgelegt, insbesondere für Zentralheizungen und Kühlsysteme. Es ist für Frostschutzmittelzusätze von mindestens 25 bis maximal 50 Prozent geeignet. Die zulässige Systemtemperatur beträgt bis zu 120 °C, die maximale Mediumtemperatur im Dauerbetrieb liegt zwischen -10 °C und 70 °C. Das Gefäß ist nicht für Leitungswasser geeignet.

Wie sind die Anschlüsse und die Platzierung des Ausdehnungsgefäßes gestaltet?

Das Reflex N MAG 1000 ist stehend ausgeführt und verfügt über metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Es ist mit Füßen ausgestattet, die eine stabile vertikale Platzierung ermöglichen. Eine horizontale Montage ist nicht vorgesehen. Das Gefäß wird ohne Sicherheitsventil, Manometer oder Befestigungsmaterial geliefert.

Welche Betriebsparameter und technischen Eigenschaften sind zu beachten?

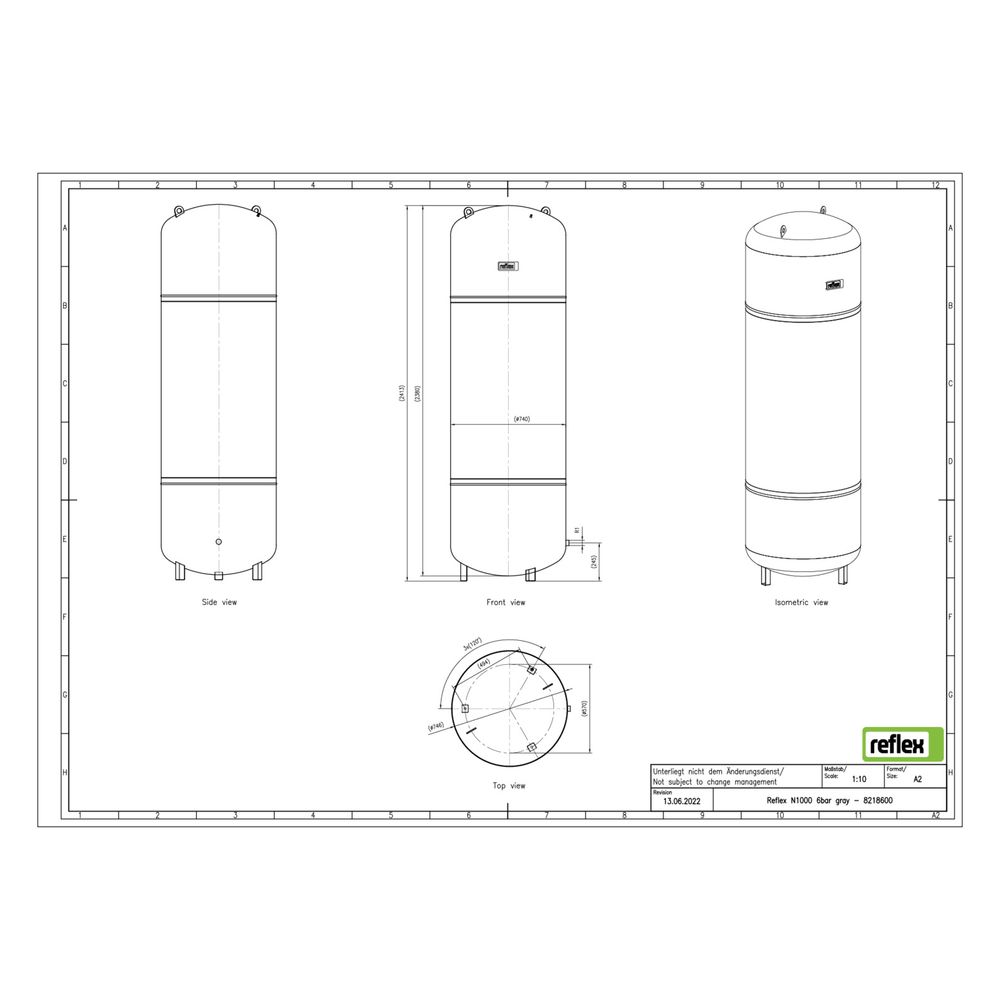

Das Ausdehnungsgefäß hat einen Vordruck von 1,5 bar und einen maximalen Arbeitsdruck von 6 bar. Die Bauhöhe beträgt 2413 mm bei einem Durchmesser von 740 mm. Das Kippmaß liegt bei 2439 mm. Die Membran ist nicht austauschbar, entsprechend der fest eingebauten Halbmembran. Gemäß Schweizer Richtlinie SWKI HE301-01 und SVTI ist bei einem Produkt von PSV mal Volumen kleiner oder gleich 3000 bar mal Liter keine Bewilligungspflicht erforderlich.

Technische Daten

• Nennvolumen: 1000 l
• Maximaler Betriebsdruck: 6 bar
• Bauhöhe: 2413 mm
• Durchmesser: 740 mm
• Kippmaß: 2439 mm
• Anschluss: Außengewinde metrisch, 1 Zoll (25 mm)
• Werkstoff Membran: SBR
• Max. Glykol-Mischung: 50 %
• Max. Systemtemperatur: 120 °C
• Max. Mediumtemperatur (Dauerbetrieb): 70 °C
• Vordruck: 1,5 bar

Das Reflex Reflex N Ausdehnungsgefäß MAG 1000 bietet eine robuste und langlebige Lösung für die Druckhaltung in geschlossenen Heiz- und Kühlsystemen. Mit seinem großen Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 6 bar ist es besonders für zentrale Heizungsanlagen und Kühlsysteme mit Frostschutzmittelzusatz geeignet. Die langlebige Epoxidharzbeschichtung und die verschleißfeste Halbmembran sorgen für eine zuverlässige Funktion über lange Zeit.
