Reflex Variomat VF 1000/740 Ausdehnungsgefäß MAG, Nennvolumen 1000l, Vollmembran, Grau

Der Reflex Variomat VF 1000/740 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 1000 Litern, das speziell für Variomat ein- oder zwei-pumpengesteuerte Druckhaltestationen entwickelt wurde. Das drucklose, gegenüber der Atmosphäre geschlossene Gefäß ist grau und eignet sich für den Einsatz in der Pumpendruckhaltung, um Druckschwankungen in Heizungs- und Wassersystemen auszugleichen.

Wie ist das Variomat VF 1000/740 konstruiert?

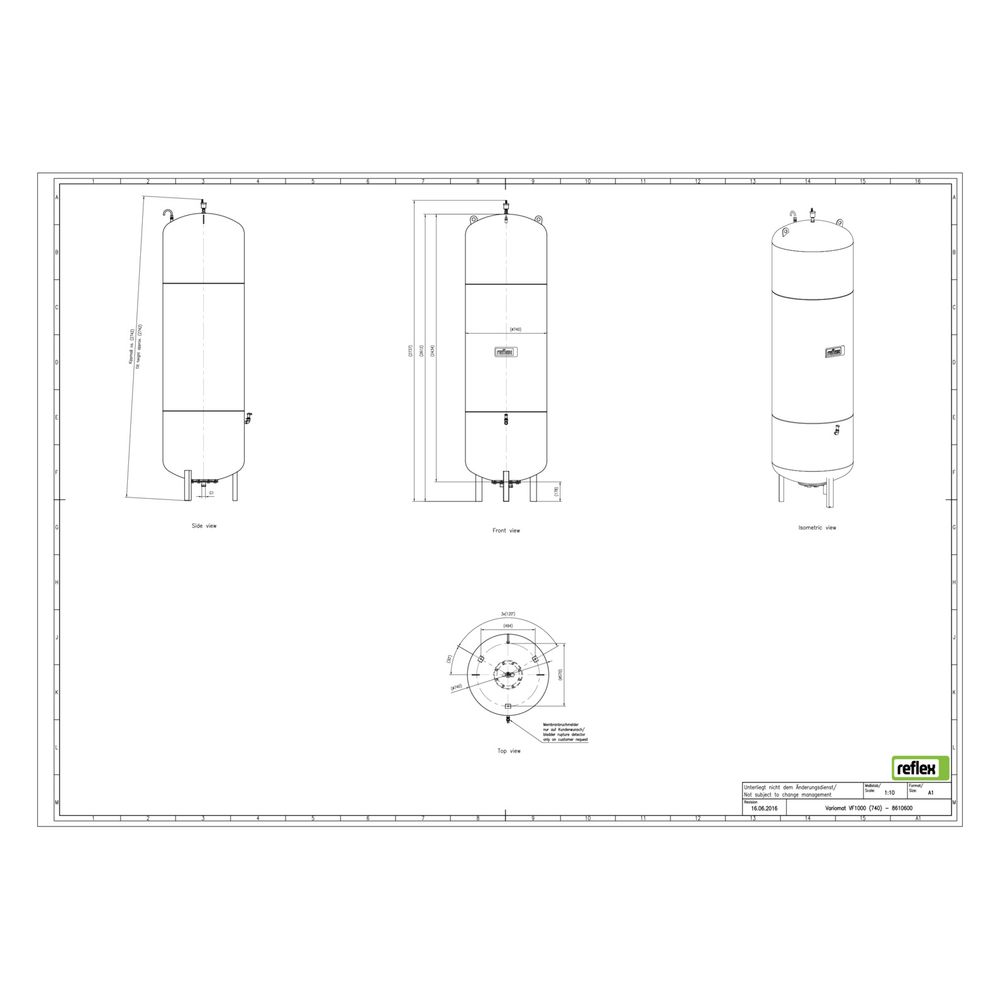

Das Ausdehnungsgefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt und verfügt über eine austauschbare Vollmembran nach DIN EN 13831. Die Außenfläche ist kunststoffbeschichtet, was den Korrosionsschutz verbessert. Zur Entgasung ist ein Peilrohr integriert, das eine einfache und sichere Entlüftung des Gefäßes ermöglicht.

Welche Funktionen und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?

Das Variomat VF 1000/740 ist mit einer angeschweißten seitlichen Muffe ausgestattet, die den Anschluss eines Membranbruchmelders ermöglicht. Zudem ist das Grundgefäß mit einem Messumformer für die Niveaumessung versehen, was eine präzise Überwachung des Membranzustands erlaubt. Die Zulassung erfolgt gemäß der EU-Druckgeräterichtlinie 2014/68/EU, und die Bauweise entspricht den Normen DIN EN 13831, VDI 4708 sowie AD 2000.

Für welche Einsatzbereiche ist das Variomat VF 1000/740 geeignet?

Das Ausdehnungsgefäß ist für den Einsatz in pumpengesteuerten Druckhaltestationen konzipiert und eignet sich zur Druckhaltung in Heizungs- und Wassersystemen. Es kann in Systemen mit einem maximalen Arbeitsdruck von 6 bar und einer maximalen Mediumtemperatur von 70 °C betrieben werden. Die drucklose Bauweise gegenüber der Atmosphäre sorgt für eine sichere Funktion in verschiedenen Anwendungen.

Technische Daten

• Nennvolumen: 1000 l
• Bauhöhe: 2738 mm
• Durchmesser: 740 mm
• Druckstufe: PN 6
• Max. Mediumtemperatur: 70 °C
• Max. Arbeitsdruck: 6 bar
• Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
• Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
• Membran: austauschbare Vollmembran nach DIN EN 13831
• Oberfläche: kunststoffbeschichtet

Das Reflex Variomat VF 1000/740 Ausdehnungsgefäß bietet eine zuverlässige Druckhaltung in pumpengesteuerten Systemen und überzeugt durch seine robuste Bauweise mit austauschbarer Vollmembran und integrierter Niveaumessung. Mit einem Nennvolumen von 1000 Litern und einer maximalen Betriebstemperatur von 70 °C ist es für vielfältige Anwendungen in der Haustechnik geeignet.
