Reflex Entspannungstopf T 270, zur Dampf-Wasser-Phasentrennung, 17l, 10 bar, 110 Grad, Grau
Der Reflex Entspannungstopf T 270 ist ein Zubehör zur Dampf-Wasser-Phasentrennung in Warmwasser-Heizungsanlagen. Mit einem Volumen von 17 Litern, einem maximalen Betriebsdruck von 10 bar und einer maximalen Betriebstemperatur von 110 °C eignet sich der Entspannungstopf für den Anschluss an Sicherheitsventile von Wärmeerzeugern. Das graue Stahlgehäuse ist pulverbeschichtet und entspricht den Anforderungen der DIN EN 12828.
Wie funktioniert der Reflex Entspannungstopf T 270?
Der Entspannungstopf trennt Wasser-Dampf-Gemische nach Sicherheitsventilen in Heizungsanlagen. Die tangentiale Einführung im oberen Drittel des Behälters sowie die Abgänge im oberen und unteren Teil ermöglichen eine effektive Phasentrennung. Zusätzlich dient das Gerät als Luftabscheider zur Entfernung von Gasblasen aus dem Flüssigkeitskreislauf, was die Betriebssicherheit unterstützt.
Für welche Anwendungen ist der Entspannungstopf geeignet?
Der Reflex Entspannungstopf T 270 ist speziell für Warmwasser-Heizungsanlagen konzipiert. Er wird nach den Vorgaben der DIN EN 12828 eingesetzt und dimensioniert, um die Anforderungen an die Dampf-Wasser-Phasentrennung und Luftabscheidung zuverlässig zu erfüllen. Das Produkt ist für Systeme mit einem maximalen Betriebsdruck von 10 bar und einer Temperatur bis 110 °C ausgelegt.
Wie ist der Reflex Entspannungstopf T 270 konstruiert?

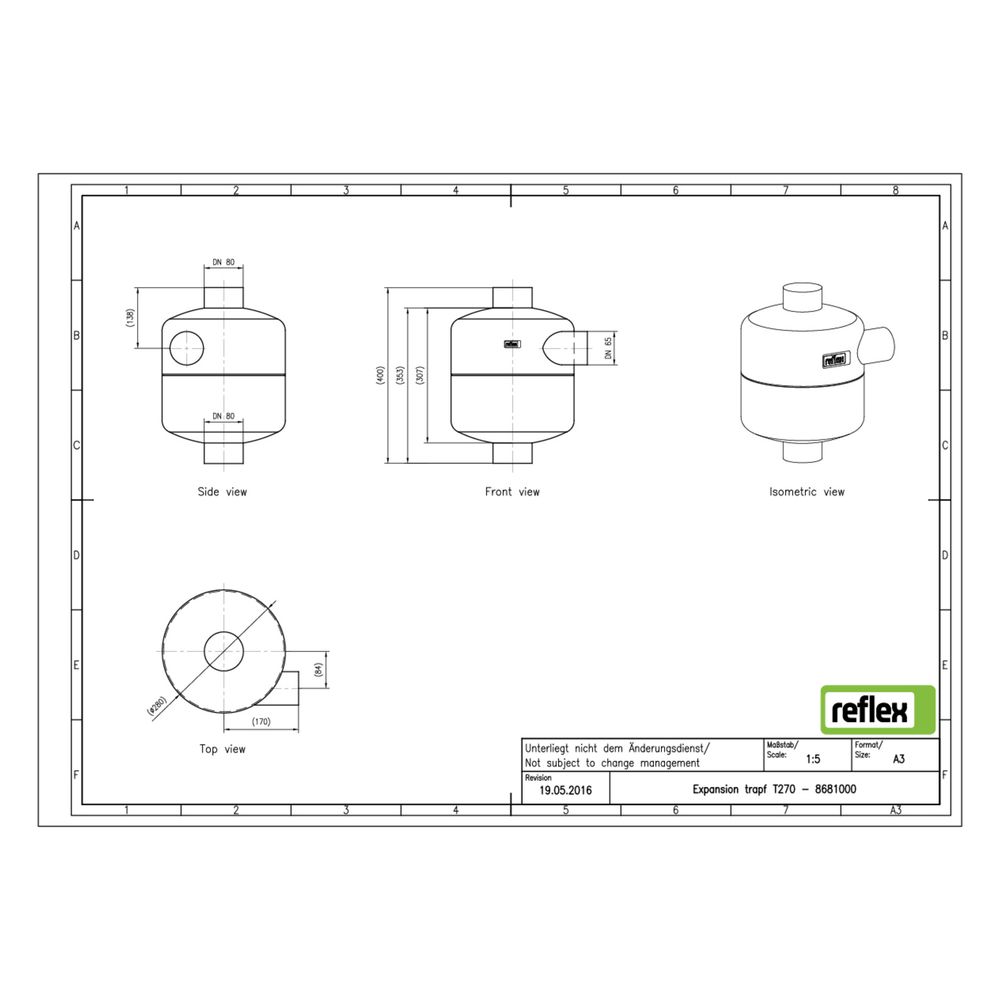

Der Behälter besteht aus robustem Stahl und ist außen pulverbeschichtet in Grau. Die Konstruktion umfasst eine tangentiale Einführung im oberen Drittel sowie Abgänge im oberen und unteren Bereich. Der Durchmesser beträgt 280 mm, was eine kompakte Bauweise ermöglicht.
Technische Daten
- Volumen: 17 Liter
- Maximaler Betriebsdruck: 10 bar
- Maximale Betriebstemperatur: 110 °C
- Werkstoff: Stahl
- Durchmesser: 280 mm
- Farbe: Grau
Der Reflex Entspannungstopf T 270 bietet eine zuverlässige Lösung zur Trennung von Dampf und Wasser in Heizungsanlagen. Mit seiner robusten Stahlkonstruktion, der pulverbeschichteten Oberfläche und den technischen Eigenschaften wie 10 bar Betriebsdruck und 110 °C maximaler Temperatur unterstützt er die Sicherheit und Effizienz von Wärmeerzeugern in Warmwasser-Heizsystemen.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Entspannungstöpfe T |
| Hersteller-Produktgruppe | Entspannungstöpfe T |
| Hersteller-Artikelnummer | 8681000 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8681000 |
| Durchmesser | 280,00 |
| EAN-13 | 4036705118234 |
| Gewicht | 5,5 kg |
| Max Arbeitsdruck | 10,00 |
| Max Betriebstemperatur | 110,00 |
| Werkstoff | Stahl |
| WEEE-Nr. | DE30666633 |
