Reflex S Ausdehnungsgefäß MAG 600, Nennvolumen 600l, 10 bar, stehend, Halbmembran, Grau

Der Reflex S Ausdehnungsgefäß MAG 600 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 600 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in geschlossenen Solar-, Heiz- und Kühlwassersystemen konzipiert und eignet sich besonders für Anlagen mit einem Frostschutzmittelzusatz von 25 bis 50 Prozent. Das stehende Gefäß in Grau verfügt über eine langlebige Epoxidharzbeschichtung und ist für eine maximale Systemtemperatur von 120 °C ausgelegt.

Für welche Anwendungen ist das Reflex S Ausdehnungsgefäß geeignet?

Das Reflex S Ausdehnungsgefäß ist für geschlossene Solar-, Heiz- und Kühlwassersysteme ausgelegt. Es eignet sich besonders für Systeme mit hohen Frostschutzmittelanteilen bis zu 50 Prozent. Aufgrund seiner Konstruktion und der Materialwahl ist es für den Einsatz in Zentralheizungen sowie in Kühlkreisläufen geeignet. Die maximale Betriebstemperatur von 70 °C und der maximale Systemdruck von 10 bar erlauben den Einsatz in anspruchsvollen Anlagen.

Wie ist das Ausdehnungsgefäß konstruiert?

Das Gefäß verfügt über eine nicht tauschbare Halbmembran aus SBR, die den Innenraum in einen Wasser- und einen Gasraum mit Polster teilt. Die Membran ist für Volumina von 50 bis 600 Litern ausgelegt. Das stehende Gefäß ist mit Füßen ausgestattet und besitzt metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 1 Zoll (25 mm). Die langlebige Epoxidharzbeschichtung schützt das Gefäß vor Korrosion und sorgt für eine lange Lebensdauer.

Welche technischen Eigenschaften zeichnen das Reflex S 600 aus?

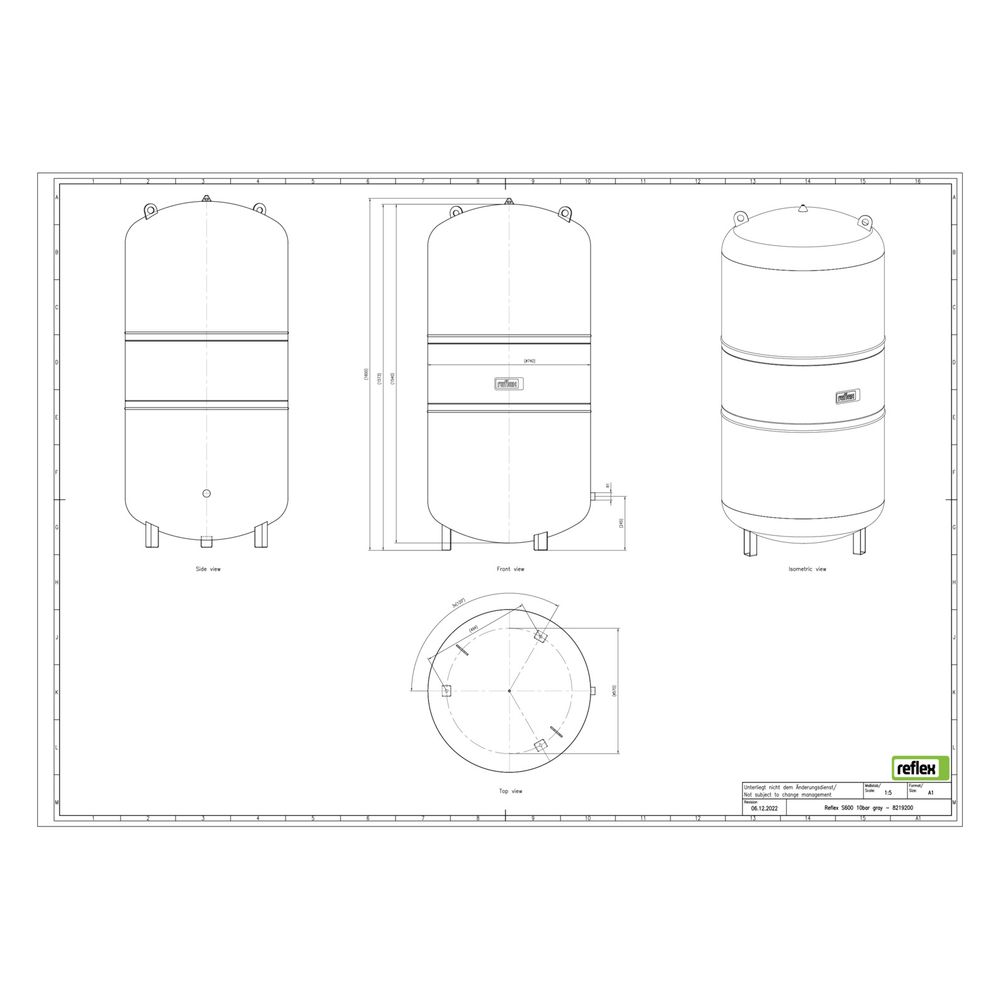

Das Ausdehnungsgefäß hat eine Bauhöhe von 1559 mm, einen Durchmesser von 746 mm und ein Kippmaß von 1726 mm. Der Vordruck beträgt 3 bar, während der maximale Arbeitsdruck bei 10 bar liegt. Die maximale Systemtemperatur ist mit 120 °C angegeben, die maximale Mediumtemperatur im Dauerbetrieb liegt zwischen -10 °C und 70 °C. Das Gefäß ist nicht für den Einsatz mit Leitungswasser geeignet, sondern für Systeme mit Frostschutzmittelzusatz. Es ist vertikal aufstellbar und verfügt über keine integrierten Sicherheitsventile oder Manometer.

Technische Daten

• Nennvolumen: 600 l
• Maximaler Betriebsdruck: 10 bar
• Maximale Systemtemperatur: 120 °C
• Maximale Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Vordruck: 3 bar
• Bauhöhe: 1559 mm
• Durchmesser: 746 mm
• Kippmaß: 1726 mm
• Anschluss: Außengewinde metrisch, 1 Zoll (25 mm)
• Membranwerkstoff: SBR
• Farbe: Grau

Das Reflex S Ausdehnungsgefäß MAG 600 bietet eine robuste und langlebige Lösung für den Ausgleich von Volumenänderungen in geschlossenen Solar-, Heiz- und Kühlwassersystemen. Mit einem Nennvolumen von 600 Litern und einem maximalen Betriebsdruck von 10 bar ist es für anspruchsvolle Anwendungen geeignet und unterstützt Anlagen mit hohen Frostschutzmittelanteilen bis 50 Prozent.
