Reflex S Ausdehnungsgefäß MAG 400, Nennvolumen 400l, 10 bar, stehend, Halbmembran, Grau

Das Reflex S Ausdehnungsgefäß MAG 400 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 400 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in geschlossenen Solar-, Heiz- und Kühlwassersystemen konzipiert und zeichnet sich durch seine graue Epoxidharzbeschichtung sowie die stehende Bauweise mit Füßen aus. Das Gefäß ist für Frostschutzmittelzusätze von 25 bis 50 Prozent geeignet und erfüllt die Anforderungen der DIN EN 13831 sowie der Druckgeräterichtlinie 2014/68/EU.

Für welche Systeme ist das Reflex S MAG 400 geeignet?

Das Reflex S MAG 400 ist für geschlossene Solar-, Heiz- und Kühlwassersysteme ausgelegt. Es eignet sich besonders für Anlagen mit hohen Frostschutzmittelanteilen bis zu 50 Prozent und kann in Systemen mit einem maximalen Betriebsdruck von 10 bar eingesetzt werden. Die Membran trennt das Gefäß in einen Wasser- und einen Gasraum, wodurch Druckschwankungen im System ausgeglichen werden.

Welche Membran- und Konstruktionsmerkmale besitzt das Ausdehnungsgefäß?

Das Gefäß verfügt über eine nicht tauschbare Halbmembran aus SBR (Styrol-Butadien-Kautschuk), die das Volumen von 50 bis 600 Litern abdeckt. Die Membran ist fest eingebaut und teilt das Gefäß in zwei Kammern. Die langlebige Epoxidharzbeschichtung schützt das Gehäuse vor Korrosion. Das Gefäß ist stehend mit Füßen ausgeführt und besitzt metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 1 Zoll (25 mm).

Welche Temperatur- und Druckgrenzen sind zu beachten?

Das Reflex S MAG 400 ist für eine maximale Systemtemperatur von 120 °C ausgelegt, wobei die empfohlene maximale Mediumtemperatur im Dauerbetrieb bei 70 °C liegt. Der maximale Betriebsdruck beträgt 10 bar, der Vordruck ist auf 3 bar eingestellt. Das Gefäß ist für den Einsatz mit Glykolmischungen bis zu 50 Prozent geeignet und kann Temperaturen von -10 °C bis 70 °C im Dauerbetrieb standhalten.

Wie ist das Ausdehnungsgefäß montiert und angeschlossen?

Das Gefäß ist für die vertikale Aufstellung vorgesehen und verfügt über Füße zur sicheren Standfestigkeit. Die Anschlüsse sind als metrische Außengewinde ausgeführt, was eine einfache Integration in bestehende Anlagen ermöglicht. Befestigungslaschen sind bei diesem Volumen nicht vorhanden, stattdessen sorgt die Fußkonstruktion für Stabilität.

Technische Daten

• Nennvolumen: 400 l
• Maximaler Betriebsdruck: 10 bar
• Farbe: Grau

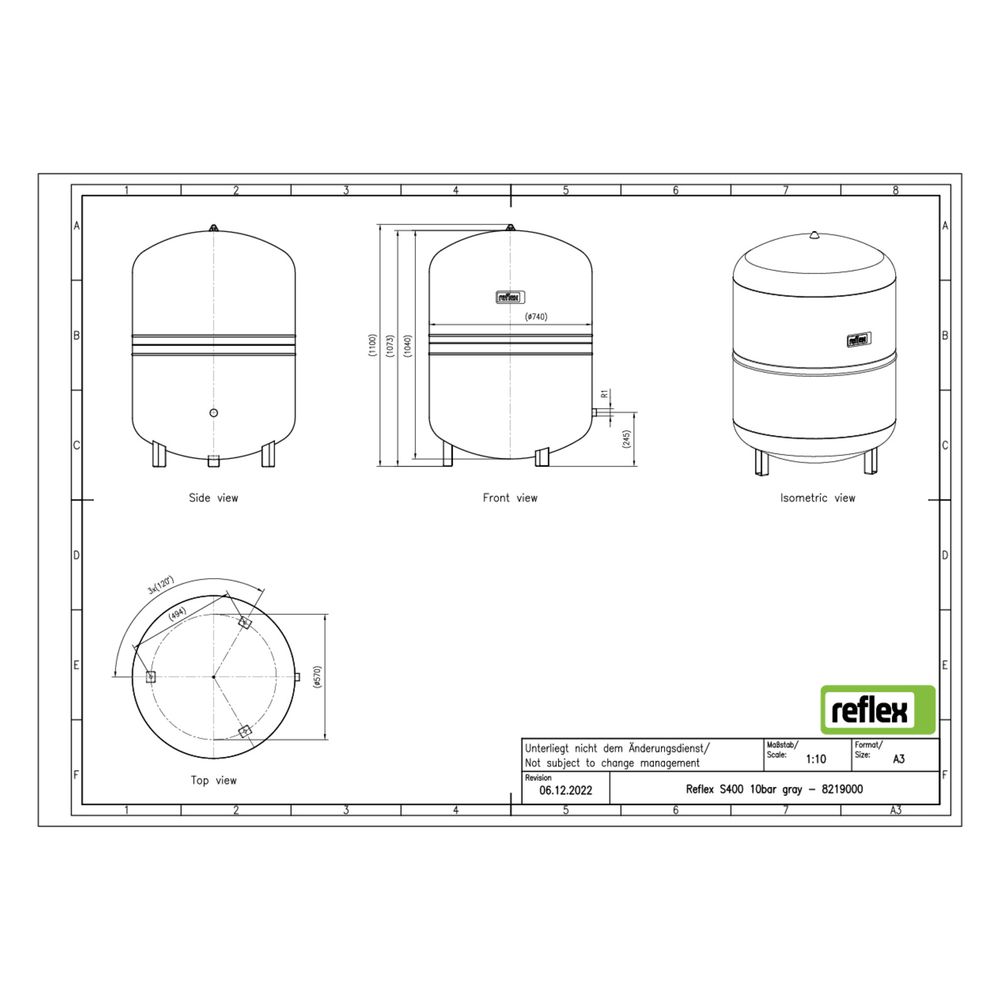

• Bauhöhe: 1102 mm
• Durchmesser: 746 mm
• Kippmaß: 1327 mm
• Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm)
• Membranwerkstoff: SBR (Styrol-Butadien-Kautschuk)
• Max. Glykol-Mischung: 50 %
• Vordruck: 3 bar
• Max. Mediumtemperatur (Dauerbetrieb): -10 °C bis 70 °C

Das Reflex S Ausdehnungsgefäß MAG 400 bietet eine robuste und langlebige Lösung für den Ausgleich von Druckschwankungen in Solar-, Heiz- und Kühlwassersystemen. Mit seinem großen Volumen von 400 Litern, der hohen Druckfestigkeit von 10 bar und der Eignung für Frostschutzmittelzusätze bis 50 Prozent ist es besonders für anspruchsvolle Anwendungen geeignet. Die stehende Bauweise mit Füßen und die langlebige Epoxidharzbeschichtung sorgen für eine sichere und korrosionsbeständige Installation.
