Reflex Ausdehnungsgefäß G MAG 500, 500L, 6 bar, stehend, Grau

Der Reflex Reflex G Ausdehnungsgefäß MAG 500 ist ein stehend ausgeführtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 500 Litern und einem maximalen Betriebsdruck von 6 bar. Es eignet sich für geschlossene Heiz- und Kühlwassersysteme und ist Teil der Reflex G Serie. Das Gefäß ist mit einer langlebigen Epoxidharzbeschichtung versehen und verfügt über eine austauschbare Vollmembran, die den Anforderungen an wiederkehrende Revisionen bei Großgefäßen entspricht.

Wie ist das Reflex G Ausdehnungsgefäß konstruiert?

Das Ausdehnungsgefäß ist stehend ausgeführt und besitzt eine robuste Epoxidharzbeschichtung, die für eine lange Lebensdauer sorgt. Die Membran aus Ethylen-Propylen-Dien-Kautschuk (EPDM) teilt das Gefäß in einen Wasser- und einen Gasraum mit Polster. Die Membran ist austauschbar und entspricht der Norm DIN EN 13831. Das Gefäß ist mit einem Manometer und einem Vordruckventil ausgestattet, die durch einen Metallbügel geschützt sind. Die Anschlüsse sind als Außengewinde (metrisch) ausgeführt und haben einen Nenndurchmesser von 1 Zoll (25 mm). Das stehende Gefäß ist mit Füßen ausgestattet, die eine sichere Platzierung ermöglichen.

Für welche Anwendungen ist das Reflex G Ausdehnungsgefäß geeignet?

Das Ausdehnungsgefäß ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen konzipiert. Es ist geeignet für Zentralheizungen und kann mit Frostschutzmitteln im Mischungsverhältnis von mindestens 25 bis 50 Prozent betrieben werden. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur liegt bei 70 °C. Das Gefäß ist nicht für den Einsatz mit Leitungswasser vorgesehen.

Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?

Das Reflex G Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie der AD 2000 Regelwerke. Es ist zugelassen gemäß der Richtlinie für Druckgeräte 2014/68/EU.

Welche besonderen Ausstattungsmerkmale bietet das Reflex G Ausdehnungsgefäß?

Das Gefäß verfügt über eine Muffe für einen optionalen Membranbruchmelder, der zur Überwachung des Membranzustands eingesetzt werden kann. Eine Besichtigungsöffnung ist ab einem Volumen von 1.000 Litern vorhanden, bei diesem Modell mit 500 Litern jedoch nicht.

Technische Daten

• Nennvolumen: 500 l
• Maximaler Betriebsdruck: 6 bar
• Farbe: grau

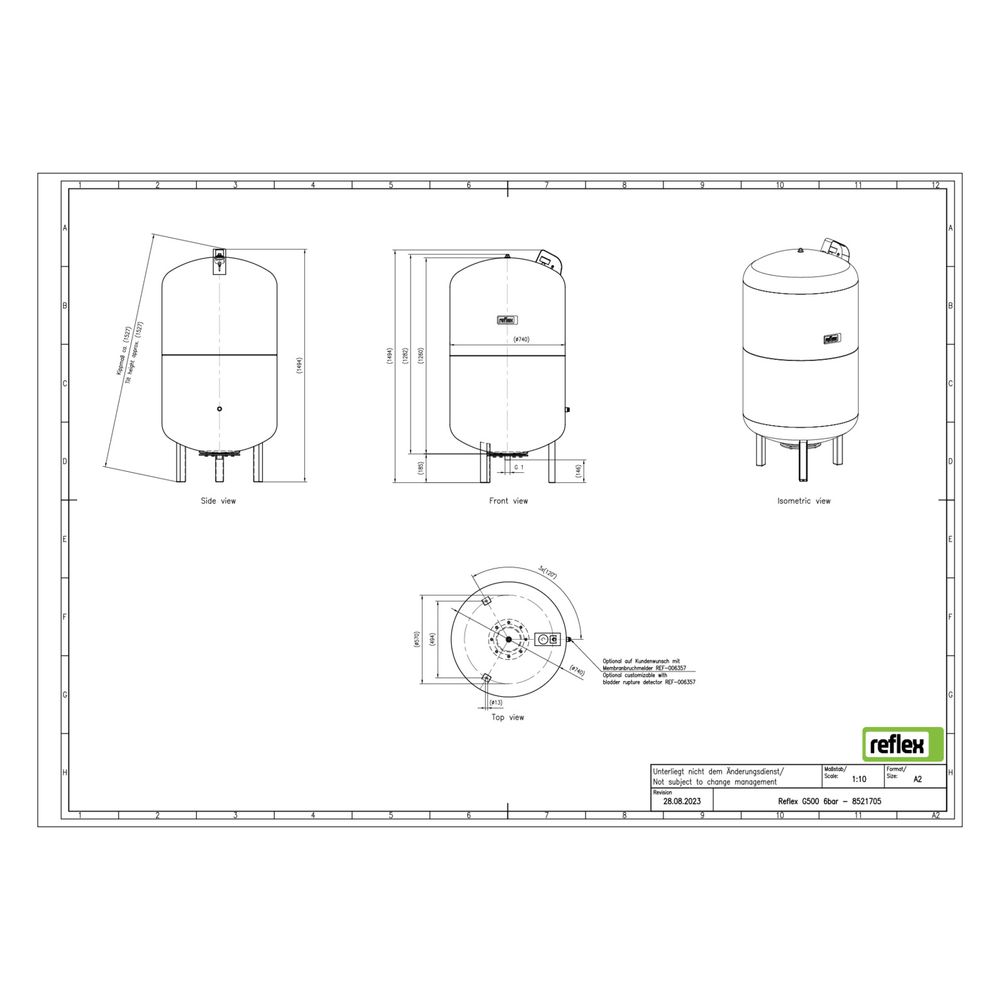

• Bauhöhe: 1494 mm
• Durchmesser: 740 mm
• Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm)
• Werkstoff Membran: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Glykol-Mischung: 50 %
• Vordruck: 3,5 bar
• Max. Betriebstemperatur: 70 °C
• Max. Systemtemperatur: 120 °C

Das Reflex Reflex G Ausdehnungsgefäß MAG 500 bietet eine langlebige und wartungsfreundliche Lösung für geschlossene Heiz- und Kühlwassersysteme. Mit einem Nennvolumen von 500 Litern und einem maximalen Betriebsdruck von 6 bar erfüllt es die Anforderungen an moderne Anlagen und sorgt für einen sicheren Druckausgleich. Die austauschbare Membran und die robuste Bauweise ermöglichen eine flexible und zuverlässige Nutzung.
