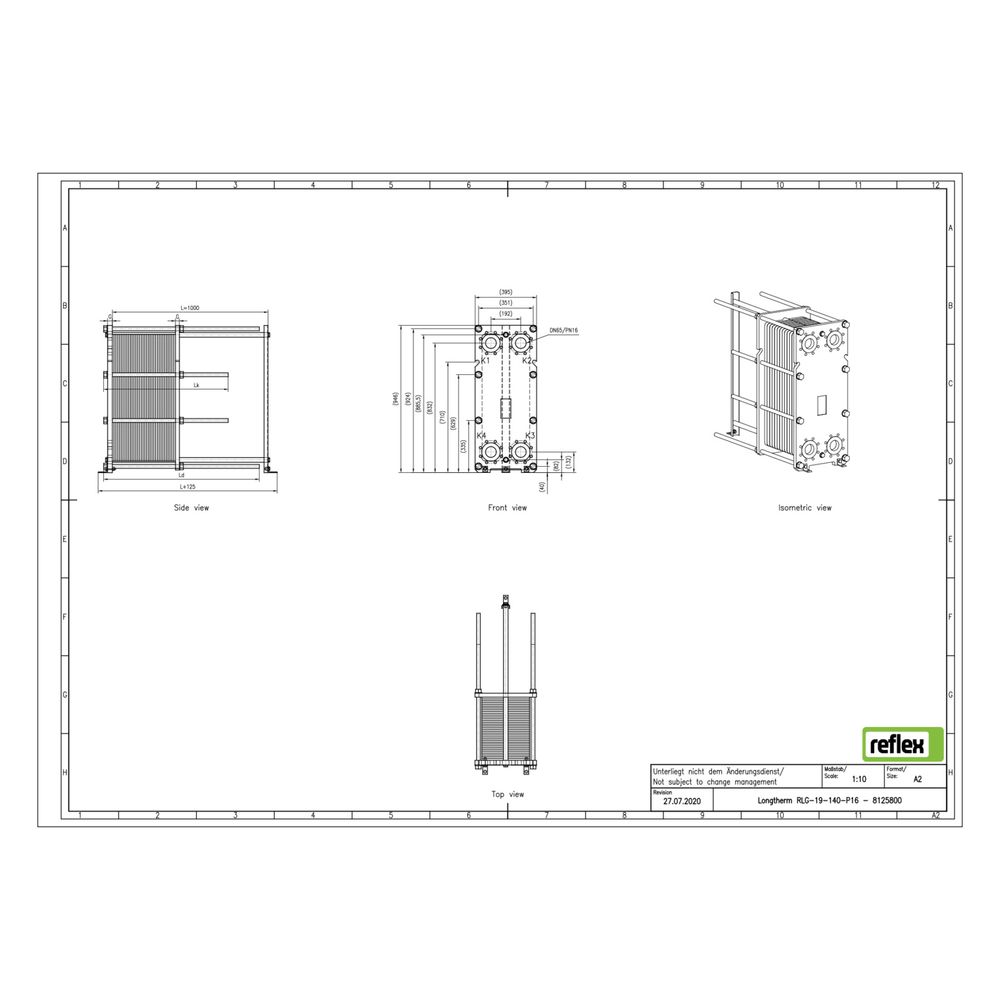

Reflex Longtherm Plattenwärmetauscher RLG-19-140, geschraubt, 140 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-19-140 ist ein geschraubter Wärmetauscher mit 140 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Konstruktion ist er einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohem Druck erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte kupferfrei verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert. Diese Konstruktion ermöglicht eine einfache Zerlegung für Reinigung und Erweiterung.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Der Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Druckverlust entsprechend den Anforderungen der Anwendung.
Für welche Betriebsbedingungen ist der Longtherm RLG-19-140 ausgelegt?
Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 60 im Primärkreis. Die Baumaße betragen 395 mm in der Länge, 946 mm in der Höhe und 1158 mm in der Tiefe. Die Konstruktion entspricht der Richtlinie für Druckgeräte 2014/68/EU, was seine Eignung für den Einsatz in druckbeaufschlagten Systemen unterstreicht.
Welche Materialien werden verwendet?
Die Platten bestehen aus rostfreiem Edelstahl. Die Dichtungen sind aus NBR-Butyl gefertigt und klebefrei, was die Wartung erleichtert. Der Rahmen besteht aus Kohlenstoffstahl, der die Platten sicher hält und die Stabilität des Wärmetauschers sicherstellt.
Technische Daten
- Anzahl der Platten: 140
- Werkstoff Platten: rostfreier Stahl
- Dichtungen: NBR-Butyl, klebefrei
- Maximaler Arbeitsdruck: 16 bar
- Nenndurchmesser primär: DN 60
- Baulänge: 395 mm
- Bauhöhe: 946 mm
- Bautiefe: 1158 mm
- Mittenabstand Anschlüsse: 192 mm
Der Reflex Longtherm Plattenwärmetauscher RLG-19-140 bietet eine effiziente und flexible Lösung für hohe Leistungsanforderungen bei geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Dichtungen und der Möglichkeit zur einfachen Reinigung und Erweiterung ist er für anspruchsvolle industrielle Anwendungen geeignet. Die technischen Eigenschaften wie die hohe Plattenanzahl und der maximale Arbeitsdruck von 16 bar ermöglichen eine zuverlässige Wärmeübertragung auch unter anspruchsvollen Betriebsbedingungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8125800 |
| Hersteller | Reflex |
| Anzahl der Platten | 140,00 |
| Artikelnummer | REFLEX-8125800 |
| Bauhöhe | 946,00 |
| Baulänge | 395,00 |
| Bautiefe | 1158,00 |
| EAN-13 | 4036705220791 |
| Geeignet für Dämmschale | nein |
| Gewicht | 424,4 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 192,00 |
| Nenndurchmesser primär | DN 60 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
