Beschreibung
Reflex Variomat VF 2000 Ausdehnungsgefäß MAG, Nennvolumen 2000l, Vollmembran, Grau
Der Reflex Variomat VF 2000 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 2000 Litern, das speziell für Variomat ein- oder zwei-pumpengesteuerte Druckhaltestationen entwickelt wurde. Das drucklose, gegenüber der Atmosphäre geschlossene Gefäß ist grau kunststoffbeschichtet und eignet sich für den Einsatz in Heizungs- und Druckhaltungssystemen zur zuverlässigen Druckstabilisierung.
Wie ist das Variomat VF 2000 konstruiert und welche Normen erfüllt es?

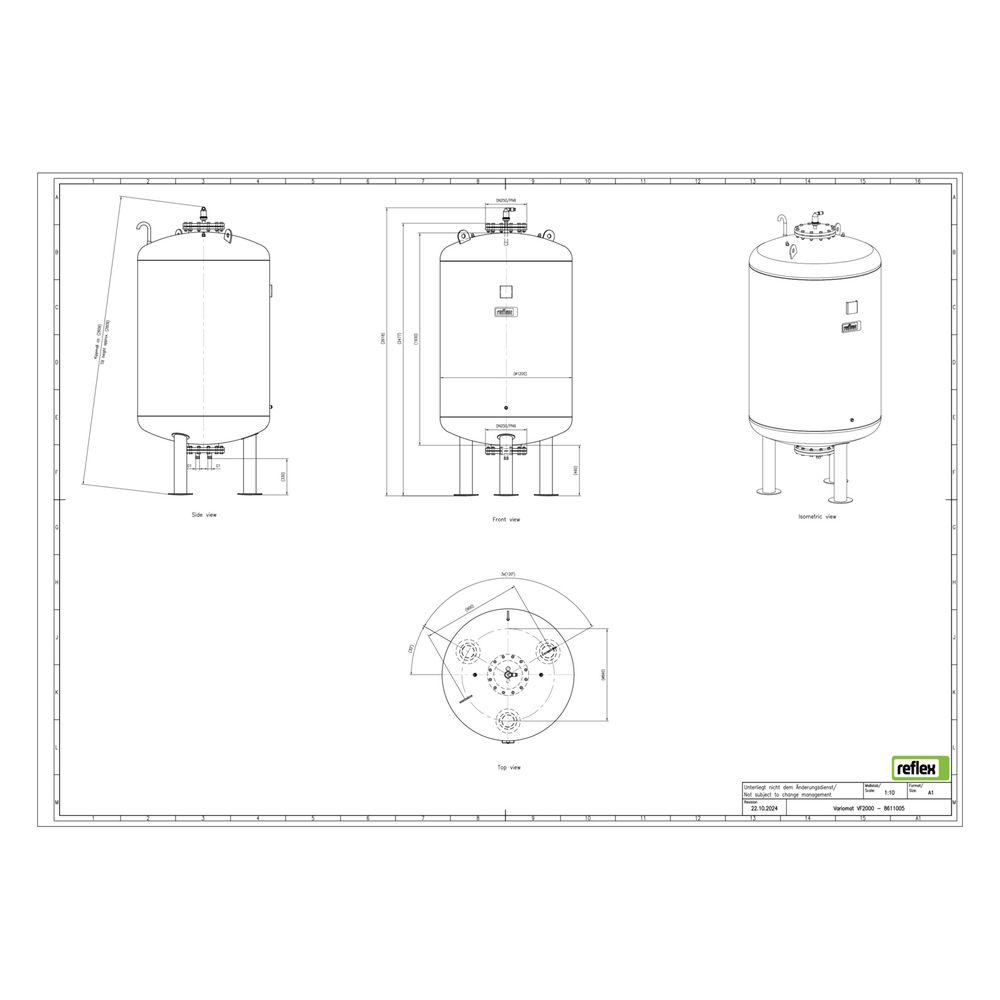

Das stehende Ausdehnungsgefäß verfügt über eine stabile Fußkonstruktion und eine austauschbare Vollmembran nach DIN EN 13831. Die Außenbeschichtung aus Kunststoff schützt vor Korrosion. Es erfüllt die Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU sowie die Normen DIN EN 13831, VDI 4708 und AD 2000.
Welche Funktionen und Ausstattungsmerkmale bietet das Variomat VF 2000?
Das Gefäß ist mit einer Peilrohrentgasung zur einfachen Entlüftung ausgestattet. Eine angeschweißte seitliche Muffe ermöglicht den Anschluss eines Membranbruchmelders. Die Grundgefäße enthalten einen Messumformer zur Niveaumessung, was die Überwachung des Membranzustands unterstützt und die Betriebssicherheit erhöht.
Für welche Betriebsbedingungen ist das Ausdehnungsgefäß ausgelegt?
Das Variomat VF 2000 ist für einen maximalen Arbeitsdruck von 6 bar (PN 6) ausgelegt und kann Mediumtemperaturen bis zu 70 °C im Dauerbetrieb standhalten. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt 1 Zoll (25 mm) mit einem Rohraußendurchmesser von 33,7 mm. Die Bauhöhe beträgt 2587 mm bei einem Durchmesser von 1200 mm.
Technische Daten
- Nennvolumen: 2000 l
- Bauhöhe: 2587 mm
- Durchmesser: 1200 mm
- Max. Arbeitsdruck: 6 bar
- Max. Mediumtemperatur: 70 °C
- Druckstufe: PN 6
- Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
- Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
- Membran: austauschbare Vollmembran nach DIN EN 13831
- Außenbeschichtung: Kunststoff
Das Reflex Variomat VF 2000 Ausdehnungsgefäß bietet eine robuste und normgerechte Lösung für die Druckhaltung in pumpengesteuerten Systemen. Mit seinem Nennvolumen von 2000 Litern, der austauschbaren Vollmembran und der Ausstattung zur Überwachung unterstützt es eine zuverlässige und sichere Druckstabilisierung in Heizungs- und Druckhaltestationen.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung pumpengesteuert |
| Hersteller-Serie | Variomat, Variomat Giga |
| Hersteller-Produktgruppe | Variomat, Variomat Giga |
| Hersteller-Artikelnummer | 8611005 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8611005 |
| Bauhöhe | 2587,00 |
| Druckstufe Artikel | PN 6 |
| Durchmesser | 1200,00 |
| EAN-13 | 4036705113840 |
| Gewicht | 450 kg |
| Max Arbeitsdruck | 6,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | 1 Zoll (25) |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 33,70 |
| WEEE-Nr. | 30666633 |
