Reflex Reflexomat RF Ausdehnungsgefäß MAG 4000, Nennvolumen 4000l, 10 bar, Vollmembran, Grau

Der Reflex Reflexomat RF Ausdehnungsgefäß MAG 4000 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 4000 Litern und einem maximalen Arbeitsdruck von 10 bar. Es ist Teil der Reflexomat Serie und speziell als Folgegefäß für kompressorgesteuerte Druckhaltestationen in geschlossenen Heiz- und Kühlwasseranlagen konzipiert. Das Gefäß ist stehend ausgeführt, mit einer robusten Fußkonstruktion und einer austauschbaren Butyl-Vollmembran nach DIN EN 13831 ausgestattet. Innen- und Außenflächen sind kunststoffbeschichtet, was den Korrosionsschutz und die Langlebigkeit erhöht.

Wofür wird das Reflexomat RF Ausdehnungsgefäß eingesetzt?

Das Reflexomat RF Ausdehnungsgefäß dient der zuverlässigen Druckhaltung in geschlossenen Heiz- und Kühlwasseranlagen. Es arbeitet in Verbindung mit einer Steuereinheit, die den Druck mit einem oder zwei Kompressoren sowie einem Luftabströmventil reguliert. Das Gefäß gleicht Volumenänderungen im System aus und sorgt so für eine stabile Druckhaltung.

Welche Konstruktions- und Sicherheitsmerkmale besitzt das Gefäß?

Das Gefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt. Es verfügt über eine austauschbare Butyl-Vollmembran nach DIN EN 13831. Die Gefäßabsicherung erfolgt über ein bauteilgeprüftes Luftsicherheitsventil. Zusätzlich ist eine angeschweißte seitliche Muffe zum Anschluss eines Membranbruchmelders vorhanden, die die Betriebssicherheit erhöht.

Nach welchen Normen und Richtlinien ist das Ausdehnungsgefäß gefertigt?

Das Reflexomat RF Ausdehnungsgefäß ist gemäß der EU-Druckgeräterichtlinie 2014/68/EU zugelassen. Die Konstruktion entspricht den Normen DIN EN 13831, VDI 4708 sowie AD 2000, was die technische Qualität und Sicherheit des Produkts unterstreicht.

Welche technischen Daten sind relevant?

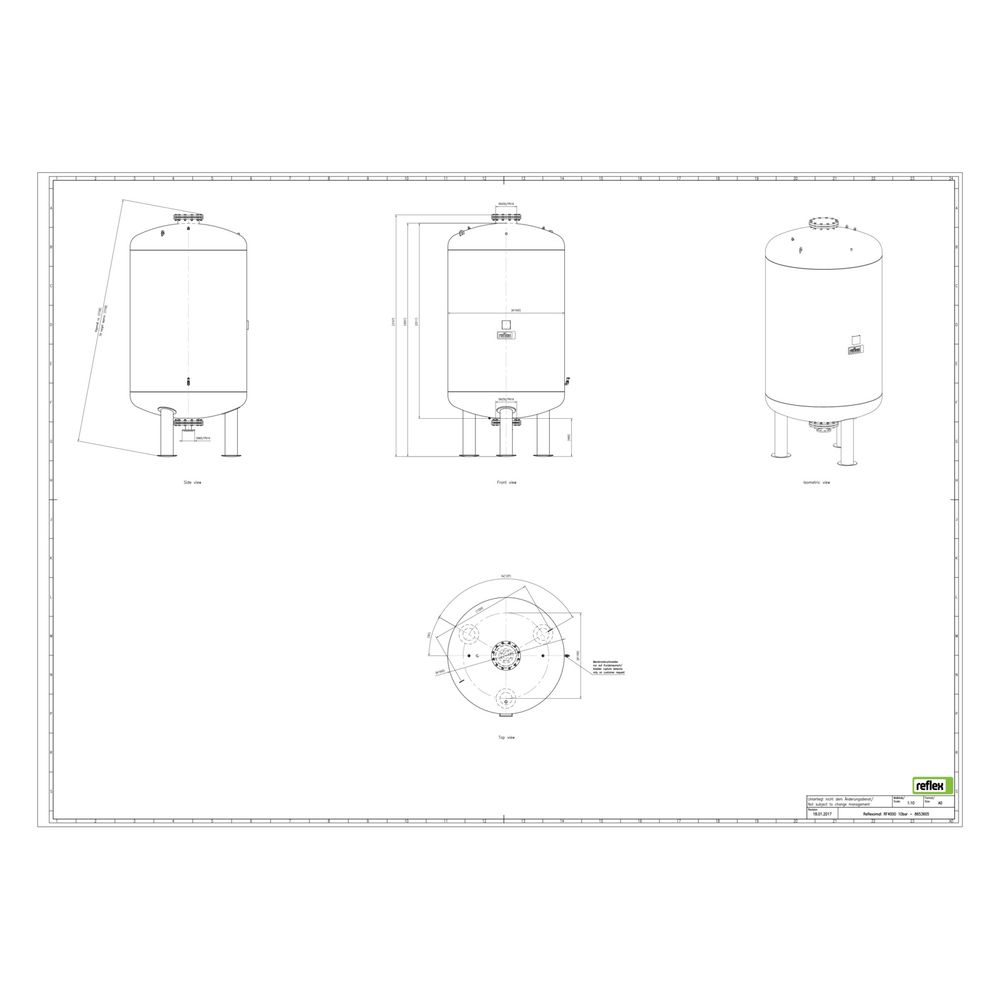

Das Gefäß hat eine Bauhöhe von 3107 mm und einen Durchmesser von 1500 mm. Der Anschluss für die Ausdehnung besitzt einen Nenndurchmesser von DN 65 und einen Rohraußendurchmesser von 76,1 mm. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 70 °C. Die Druckstufe ist PN 10, und die Membran ist austauschbar.

Technische Daten

• Nennvolumen: 4000 l
• Maximaler Arbeitsdruck: 10 bar
• Druckstufe: PN 10
• Max. Mediumtemperatur (Dauerbetrieb): 70 °C
• Bauhöhe: 3107 mm
• Durchmesser: 1500 mm
• Nenndurchmesser Ausdehnungsanschluss: DN 65
• Rohraußendurchmesser Ausdehnungsanschluss: 76,1 mm
• Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
• Gefäßtyp: stehend mit Fußkonstruktion
• Gefäßabsicherung: bauteilgeprüftes Luftsicherheitsventil

Das Reflexomat RF Ausdehnungsgefäß MAG 4000 bietet eine zuverlässige und normgerechte Lösung zur Druckhaltung in Heiz- und Kühlwasseranlagen. Mit seinem großen Nennvolumen, der robusten Bauweise und der austauschbaren Membran unterstützt es eine stabile Systemfunktion und erleichtert die Wartung. Die technischen Eigenschaften wie der maximale Arbeitsdruck von 10 bar und die maximale Mediumtemperatur von 70 °C machen es vielseitig einsetzbar in verschiedenen Anlagenkonzepten.
