Reflex Exdirt Schmutzabscheider D DN 50 R, mit Wartungsflansch und Flansch, 4-Loch, 10 bar

Der Reflex Exdirt Schmutzabscheider D DN 50 R mit Wartungsflansch und Flanschanschluss ist eine robuste Armatur zur effizienten Entfernung von Schmutz- und Schlammpartikeln ab 5 Mikrometern aus Heiz- und Kühlwassersystemen. Er eignet sich für geschlossene flüssigkeitsgefüllte Anlagensysteme und kann mit Wasser sowie Wasser-Glykolgemischen bis zu 50 % Glykolanteil betrieben werden. Die horizontale Ausführung mit 4-Loch-Flanschanschluss ist für einen maximalen Betriebsdruck von 10 bar ausgelegt.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung, wodurch Partikel effektiv aus dem Flüssigkeitsstrom abgeschieden werden. Ein speziell gestalteter Einsatz filtert Partikel ab 5 Mikrometern. Das magnetische Funktionsprinzip unterstützt die Abscheidung von metallischen Schmutzpartikeln. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Reinigung während des Betriebs ermöglicht, ohne die Anlage unterbrechen zu müssen.

Für welche Systeme und Medien ist der Schmutzabscheider geeignet?

Der Reflex Exdirt ist für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme oder Solaranlagen geeignet. Er kann mit Wasser sowie Wasser-Glykolgemischen bis zu einem Mischungsverhältnis von 50 zu 50 Prozent betrieben werden. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 110 °C, was den Einsatz in verschiedenen Heiz- und Kühlanwendungen ermöglicht.

Welche Ausführung und Anschlussarten bietet der Exdirt Schmutzabscheider?

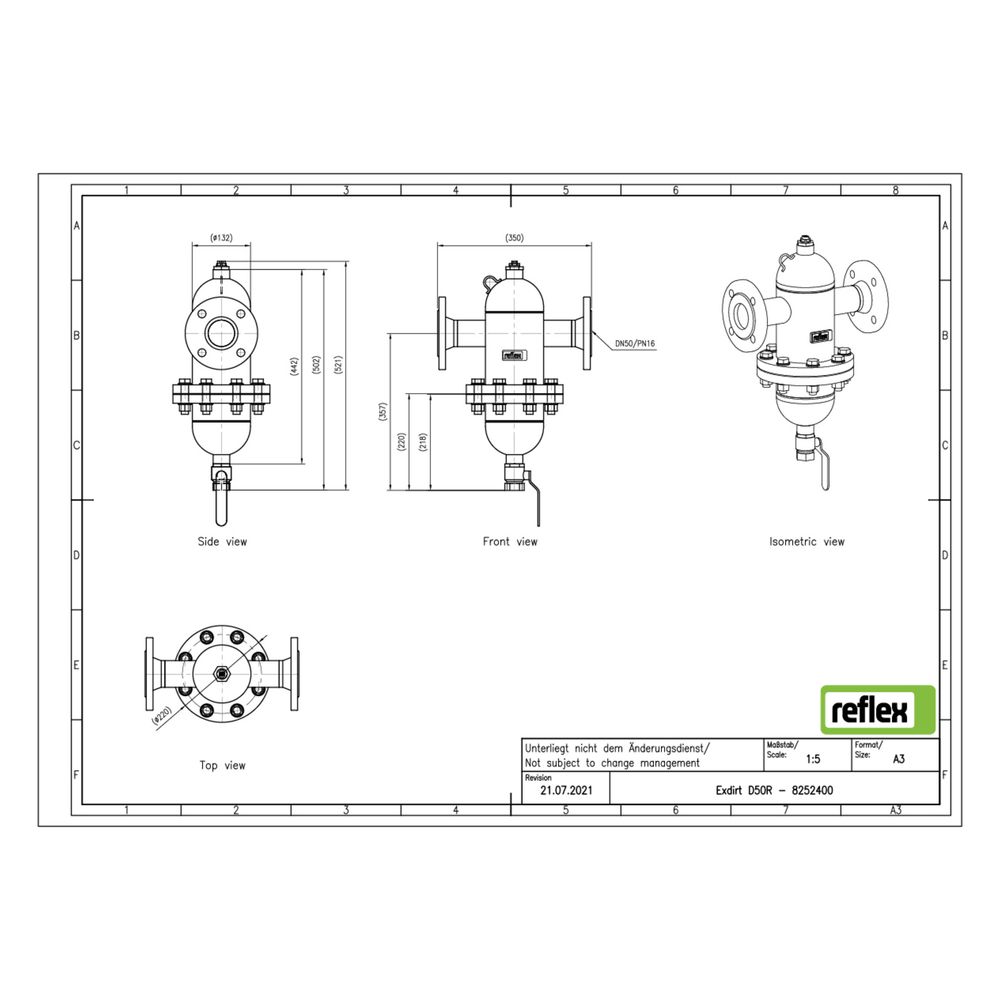

Das Modell D DN 50 R ist in einer horizontalen Ausführung mit Flanschanschluss und 4-Loch-Flansch erhältlich. Das Gehäuse besteht aus Stahl, der Rohraußendurchmesser beträgt 60,3 mm. Die Baulänge des Geräts liegt bei 350 mm. Diese Ausführung ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und bietet einen Kvs-Wert von 72,2, was eine Durchflussleistung von 0,10 bis 12,50 m³/h ermöglicht.

Technische Daten

• Nenndurchmesser: DN 50
• Anschlussart: Flansch, 4-Loch
• Werkstoff Gehäuse: Stahl
• Maximaler Betriebsdruck: 10 bar
• Maximale Mediumtemperatur: 110 °C
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 12,50 m³/h
• Kvs-Wert: 72,2
• Baulänge: 350 mm
• Rohraußendurchmesser: 60,3 mm
• Reinigung während des Betriebs: möglich

Der Reflex Exdirt Schmutzabscheider D DN 50 R bietet eine zuverlässige und wartungsfreundliche Lösung zur Reinhaltung von Heiz- und Kühlsystemen. Die Kombination aus magnetischem Funktionsprinzip und Vollstrom mit Beruhigung sorgt für eine effektive Entfernung von Schmutzpartikeln ab 5 Mikrometern. Die Möglichkeit zur Reinigung während des Betriebs und der robuste Stahlkörper ermöglichen eine langlebige Nutzung in geschlossenen Anlagensystemen.
