Reflex S Ausdehnungsgefäß MAG 200, Nennvolumen 200l, 10 bar, stehend, Halbmembran, Grau

Der Reflex S Ausdehnungsgefäß MAG 200 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 200 Litern und einem maximalen Betriebsdruck von 10 bar. Dieses stehend ausgeführte Gefäß mit Halbmembran ist speziell für den Einsatz in geschlossenen Solar-, Heiz- und Kühlwassersystemen konzipiert. Die graue Epoxidharzbeschichtung sorgt für eine langlebige Oberfläche, während die Konstruktion für Frostschutzmittelzusätze bis zu 50 % ausgelegt ist.

Für welche Systeme ist das Reflex S Ausdehnungsgefäß geeignet?

Das Reflex S Ausdehnungsgefäß ist für geschlossene Solar-, Heiz- und Kühlwassersysteme ausgelegt. Es eignet sich besonders für Anlagen mit Frostschutzmittelzusätzen von mindestens 25 bis maximal 50 Prozent. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur liegt bei 70 °C. Das Gefäß ist für den vertikalen Einbau mit Füßen vorgesehen und nicht für den Einsatz mit Leitungswasser geeignet.

Wie ist das Reflex S Ausdehnungsgefäß konstruiert?

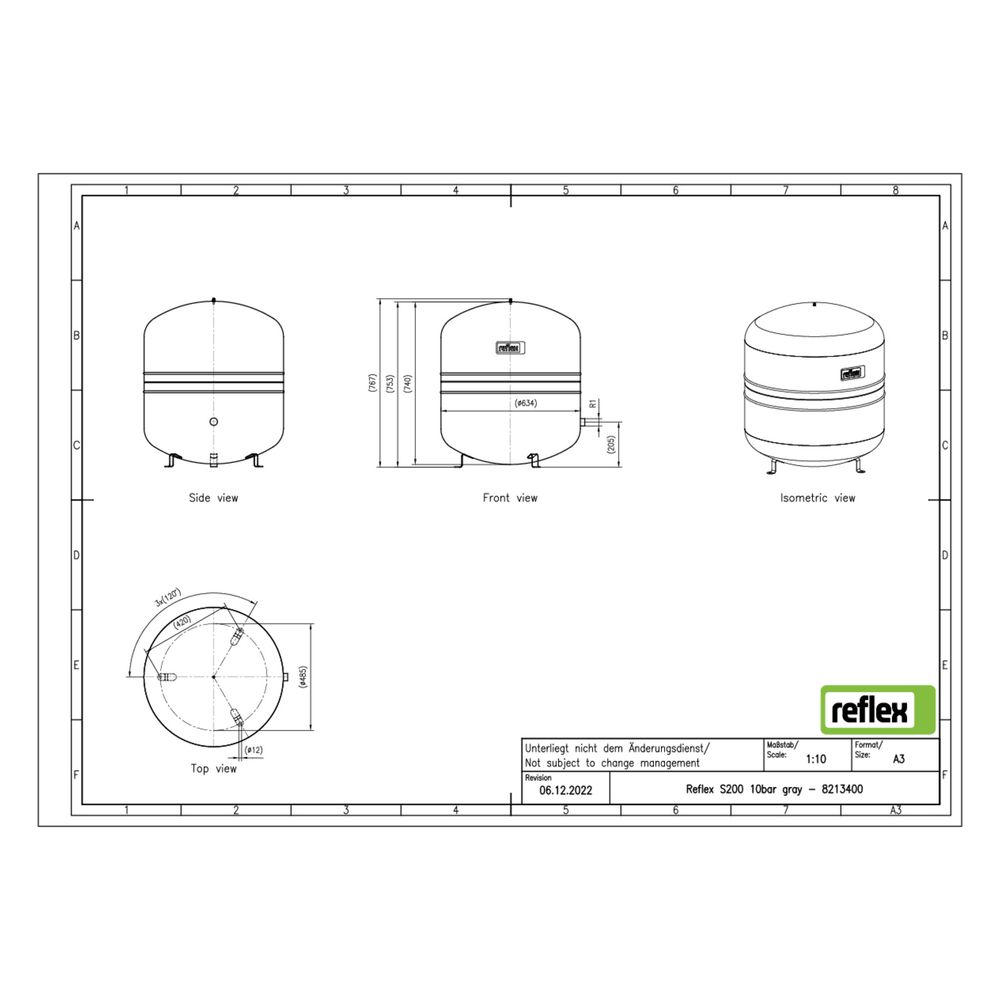

Das Ausdehnungsgefäß verfügt über eine nicht tauschbare Halbmembran aus SBR, die das Gefäß in einen Wasser- und einen Gasraum mit Polster unterteilt. Die langlebige Epoxidharzbeschichtung schützt das Gefäß vor Korrosion. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Das Gefäß ist stehend mit Füßen ausgestattet und hat eine Bauhöhe von 758 mm sowie einen Durchmesser von 640 mm.

Welche Normen und Zulassungen gelten für das Reflex S Ausdehnungsgefäß?

Das Gefäß ist nach DIN EN 13831 konstruiert und gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Es besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produktkennzeichen PSV mal VN kleiner oder gleich 3.000 bar mal Liter ist. Das Ausdehnungsgefäß ist ein Druckgerät, das für den sicheren Betrieb in Heiz-, Solar- und Kühlwassersystemen ausgelegt ist.

Welche technischen Eigenschaften zeichnen das Reflex S Ausdehnungsgefäß aus?

Das Gefäß ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und besitzt einen Vordruck von 3 bar. Die Membran ist nicht austauschbar. Die maximale Glykol-Mischung beträgt 50 %. Das Kippmaß liegt bei 988 mm. Das Ausdehnungsgefäß ist nicht mit einem Sicherheitsventil, Manometer oder Befestigungsmaterial ausgestattet. Es ist ausschließlich für den vertikalen Einbau vorgesehen.

Technische Daten

• Nennvolumen: 200 l
• Maximaler Arbeitsdruck: 10 bar
• Bauhöhe: 758 mm
• Durchmesser: 640 mm
• Kippmaß: 988 mm
• Vordruck: 3 bar
• Anschluss: Außengewinde metrisch, 1 Zoll (25 mm)
• Max. Glykol-Mischung: 50 %
• Max. Systemtemperatur: 120 °C
• Max. Betriebstemperatur: 70 °C

Das Reflex S Ausdehnungsgefäß MAG 200 bietet eine robuste und langlebige Lösung für den Einsatz in Solar-, Heiz- und Kühlwassersystemen. Mit einem Nennvolumen von 200 Litern und einem maximalen Betriebsdruck von 10 bar ist es für hohe Anforderungen ausgelegt und unterstützt Frostschutzmittelzusätze bis zu 50 Prozent. Die langlebige Epoxidharzbeschichtung und die Halbmembran aus SBR ermöglichen eine zuverlässige Funktion bei Temperaturen bis 70 °C.
