Reflex Ausdehnungsgefäß G MAG 1000/740, 1000L, 6 bar, stehend, Grau

Der Reflex Reflex G Ausdehnungsgefäß MAG 1000/740 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch eine langlebige Epoxidharzbeschichtung sowie eine austauschbare Vollmembran aus Ethylen-Propylen-Dien-Kautschuk (EPDM) aus. Die stehende, graue Ausführung ist ideal für den Einsatz in Zentralheizungen und Kühlsystemen mit Frostschutzmittelzusatz von 25 bis 50 Prozent.

Wie ist das Reflex G Ausdehnungsgefäß konstruiert?

Das Ausdehnungsgefäß verfügt über eine robuste Epoxidharzbeschichtung, die Korrosionsschutz bietet. Die Membran teilt das Gefäß in einen Wasser- und einen Gasraum und ist nach DIN EN 13831 austauschbar, was die Wartung erleichtert. Das stehende Gefäß ist mit einem Manometer und einem Vordruckventil ausgestattet, die durch einen Metallbügel geschützt sind. Die Anschlüsse sind als metrisches Außengewinde ausgeführt.

Für welche Anwendungen ist das Reflex G Ausdehnungsgefäß geeignet?

Das Gefäß ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen vorgesehen und eignet sich besonders für Zentralheizungen. Es ist für den Betrieb mit Frostschutzmittelzusätzen von mindestens 25 bis maximal 50 Prozent ausgelegt. Die maximale Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur 70 °C. Der Dauerbetrieb ist bei Mediumtemperaturen von -10 °C bis 70 °C möglich. Das Gefäß ist nicht für den Einsatz mit Leitungswasser geeignet.

Welche Anschluss- und Abmessungsmerkmale hat das Reflex G 1000/740?

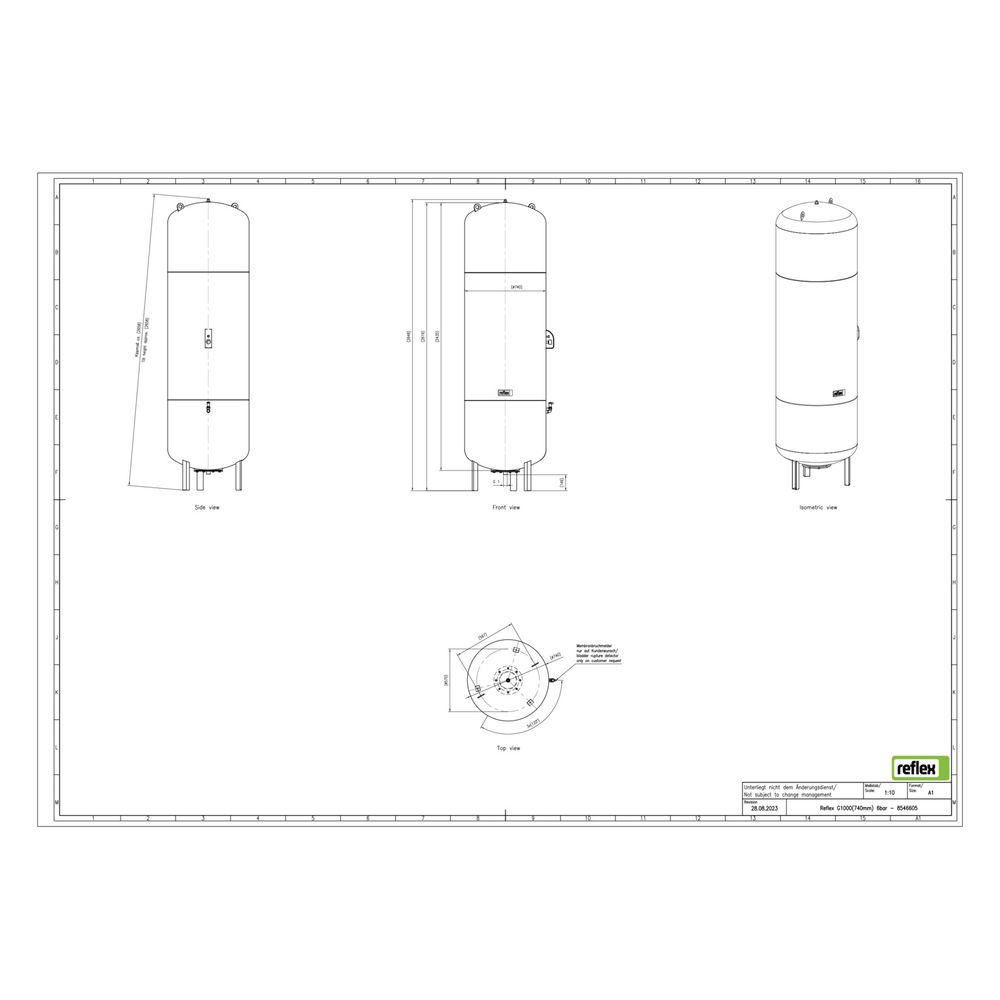

Das Gefäß hat einen Durchmesser von 740 mm und eine Bauhöhe von 2593 mm. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt 1 Zoll (25 mm) mit einem Rohraußendurchmesser von 33,7 mm. Die stehende Ausführung ist mit Füßen ausgestattet und für vertikale Platzierung vorgesehen.

Welche Sicherheits- und Wartungsmerkmale bietet das Ausdehnungsgefäß?

Das Reflex G Ausdehnungsgefäß erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU sowie der Normen DIN EN 13831, VDI 4708 und AD 2000. Es verfügt über eine Muffe für einen optionalen Membranbruchmelder. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, was die Betriebssicherheit erhöht.

Technische Daten

• Nennvolumen: 1000 l
• Maximaler Betriebsdruck: 6 bar
• Maximale Systemtemperatur: 120 °C
• Maximale Betriebstemperatur: 70 °C
• Mediumtemperatur (Dauerbetrieb): -10 °C bis 70 °C
• Membranwerkstoff: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Frostschutzmittelzusatz: 25 bis 50 %
• Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm)
• Durchmesser: 740 mm
• Bauhöhe: 2593 mm
• Vordruck: 2 bar
• Platzierung: stehend, vertikal

Das Reflex Reflex G Ausdehnungsgefäß MAG 1000/740 bietet mit seinem großen Nennvolumen und der robusten Bauweise eine zuverlässige Lösung für geschlossene Heiz- und Kühlsysteme. Die austauschbare Membran und die Schutzvorrichtungen für Manometer und Vordruckventil sorgen für eine einfache Wartung und sicheren Betrieb bei einer Leistung von bis zu 6 bar Betriebsdruck und einer maximalen Temperatur von 70 °C.
