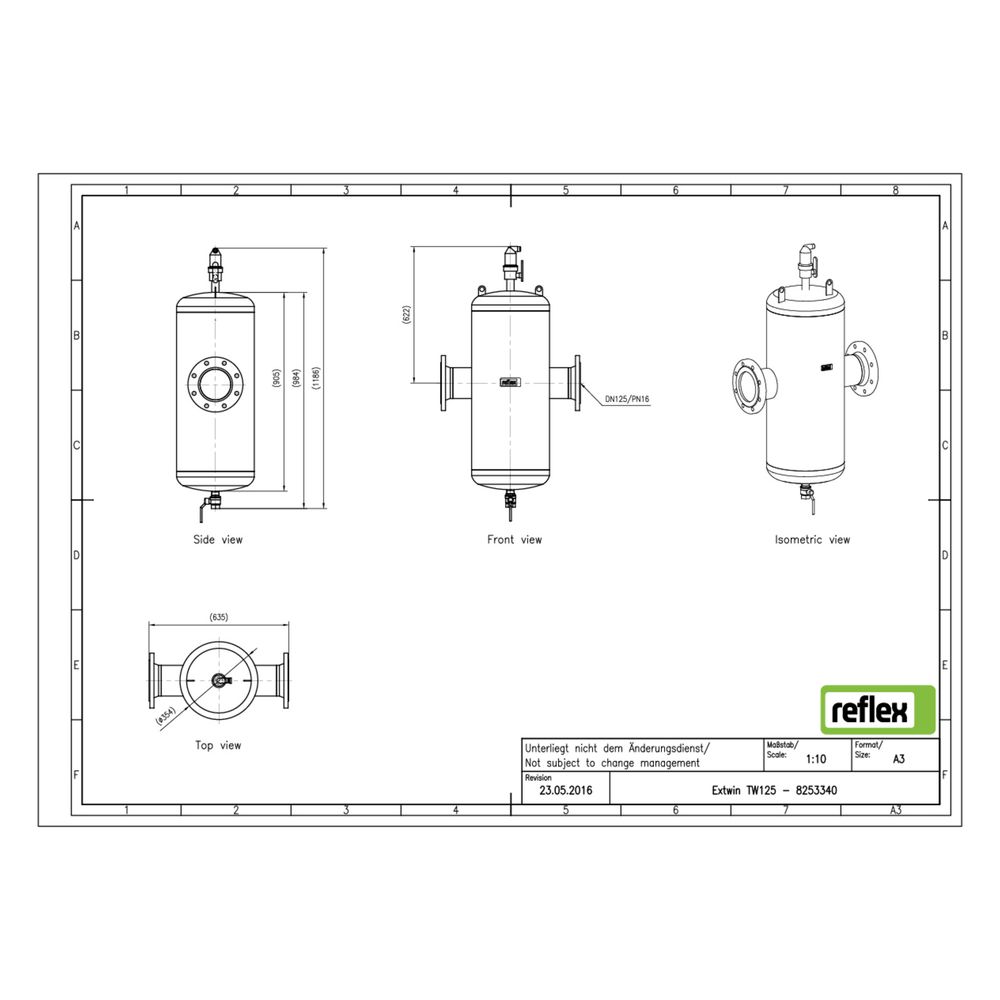

Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 125, mit Flansch, 8-Loch, 10 bar

Der Reflex Extwin Schmutzabscheider mit Luft-Mikroblasenabscheider TW DN 125 ist eine kombinierte Armatur für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Systemkreisläufe. Ausgestattet mit einem horizontalen Flanschanschluss (8-Loch) und einem maximalen Betriebsdruck von 10 bar, dient er der effizienten Abscheidung von Schlamm, Mikroblasen und Gasblasen aus den Medien Wasser oder Wasser/Glykolgemisch bis zu 50 Prozent. Typische Einsatzbereiche sind geschlossene Heiz- und Kühlsysteme, in denen empfindliche Geräte an Hochpunkten geschützt werden sollen.

Wie funktioniert der Reflex Extwin Schmutzabscheider?

Der Extwin kombiniert die Funktionen eines Luft-, Mikroblasen- und Schmutzabscheiders. Gasblasen werden über ein optimiertes Abscheideelement gesammelt und automatisch über einen integrierten, absperrbaren Exvoid-T Großentlüfter mit 3-Wege-Ventil abgeführt. Partikel ab einer Größe von 5 Mikrometern werden durch einen speziell gestalteten Einsatz aus dem Flüssigkeitsstrom entfernt. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Entleerung ohne Betriebsunterbrechung ermöglicht.

Für welche Medien und Systeme ist der Extwin geeignet?

Der Extwin ist für die Verwendung mit Wasser und Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50 zu 50 Prozent ausgelegt. Er ist speziell für geschlossene Systeme konzipiert und eignet sich sowohl für Heiz- als auch Kühlsysteme. Eine Nutzung in offenen Systemen oder Solaranlagen ist nicht vorgesehen.

Welche besonderen Funktionen und Erweiterungen bietet der Extwin?

Der Extwin verfügt über ein magnetisches Funktionsprinzip zur Separierung ferromagnetischer Partikel, das optional durch den Magneteinsatz Exferro erweitert werden kann. Das Prinzip des Vollstroms mit Beruhigung sorgt für eine effektive Abscheidung. Zudem ist ein automatischer Entlüfter integriert, der eine permanente Ableitung von Gasblasen in die Atmosphäre ermöglicht.

Technische Daten

• Nenndurchmesser: DN 125
• Anschluss: Flansch, 8-Loch
• Werkstoff Gehäuse: Stahl
• Maximaler Betriebsdruck: 10 bar
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 72 m³/h
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Kvs-Wert: 351,3
• Baulänge: 635 mm
• Rohraußendurchmesser: 139,7 mm
• Automatischer Entlüfter: Ja
• Reinigung während des Betriebs: Nein

Der Reflex Extwin Schmutzabscheider TW DN 125 bietet eine zuverlässige Kombination aus Luft-, Mikroblasen- und Schmutzabscheidung für geschlossene Heiz- und Kühlsysteme. Mit einem maximalen Betriebsdruck von 10 bar und einer Durchflussleistung von bis zu 72 m³/h stellt er eine effiziente Lösung zum Schutz empfindlicher Anlagenteile dar. Die Möglichkeit zur Reinigung ohne Betriebsunterbrechung und die optionale magnetische Partikelseparation erhöhen die Betriebssicherheit und Systemeffizienz.
