Beschreibung
Reflex Longtherm Plattenwärmetauscher RLG-19-70, geschraubt, 70 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-19-70 ist ein geschraubter Wärmetauscher mit 70 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohen Drücken erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Konstruktion ermöglicht eine robuste und langlebige Bauweise.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Ausführung erlaubt eine einfache Zerlegung des Wärmetauschers, was die Reinigung und Wartung erleichtert. Zudem kann der Wärmetauscher durch das Hinzufügen weiterer Plattenpakete flexibel an veränderte Leistungsanforderungen angepasst werden. Diese Flexibilität macht den Longtherm besonders geeignet für Anwendungen mit wechselnden Betriebsbedingungen oder hohen Leistungsanforderungen.
Für welche Betriebsbedingungen ist der Longtherm RLG-19-70 ausgelegt?

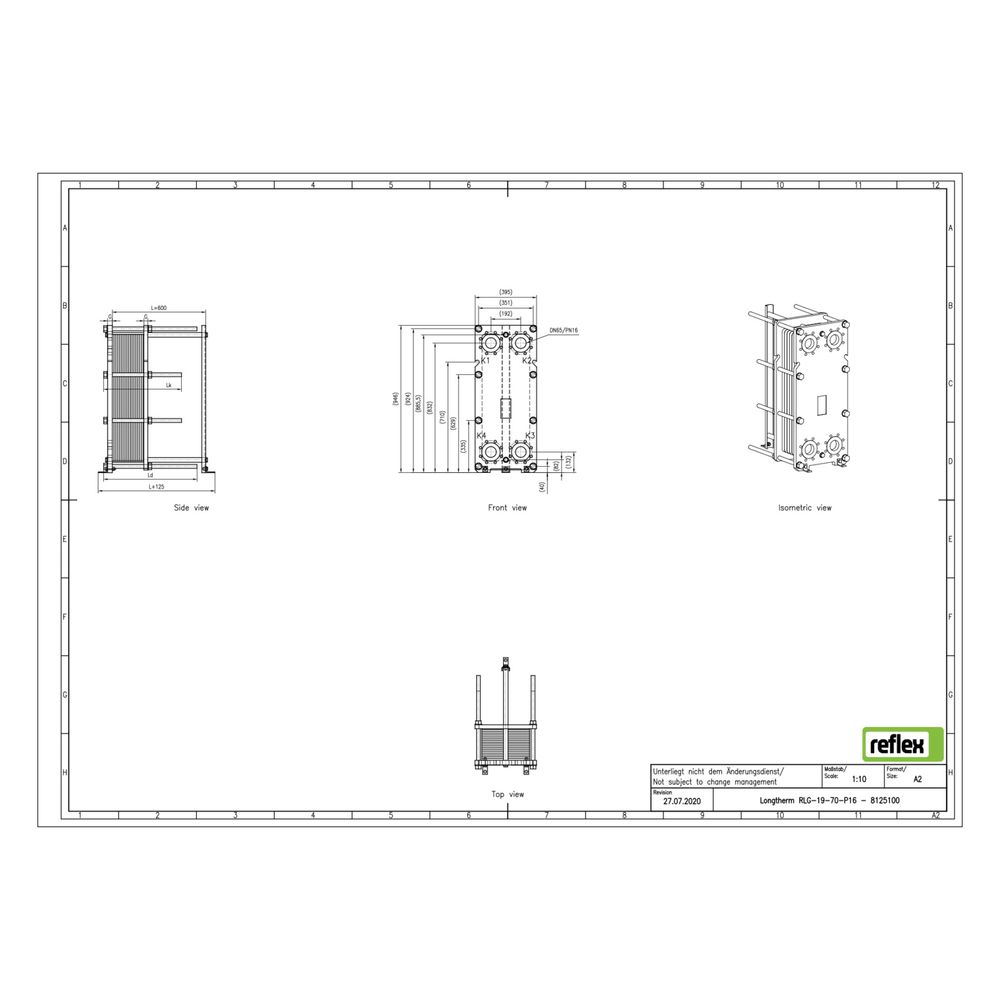

Der Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 60 auf der Primärseite. Die Baumaße betragen 395 mm in der Länge, 946 mm in der Höhe und 758 mm in der Tiefe. Die Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Durchfluss.
Welche Materialien werden verwendet?
Die Platten bestehen aus rostfreiem Edelstahl, das Lotmaterial ist kupferbasiert. Die Dichtungen sind aus NBR-Butyl gefertigt und klebefrei, was eine sichere Abdichtung bei verschiedenen Medien ermöglicht. Der Rahmen besteht aus Kohlenstoffstahl, der die Platten und Dichtungen sicher hält.
Technische Daten
- Anzahl der Platten: 70
- Werkstoff der Platten: rostfreier Stahl
- Werkstoff des Lotmaterials: Kupfer
- Dichtungen: NBR-Butyl, klebefrei
- Maximaler Arbeitsdruck: 16 bar
- Nenndurchmesser primär: DN 60
- Baulänge: 395 mm
- Bauhöhe: 946 mm
- Bautiefe: 758 mm
- Mittenabstand Anschlüsse: 192 mm
Der Reflex Longtherm Plattenwärmetauscher RLG-19-70 bietet eine effiziente und flexible Lösung für hohe Leistungsanforderungen bei geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Dichtungen und der geschraubten Bauweise ist er für den industriellen Einsatz bei einem maximalen Arbeitsdruck von 16 bar ausgelegt und lässt sich einfach warten und erweitern.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8125100 |
| Hersteller | Reflex |
| Anzahl der Platten | 70,00 |
| Artikelnummer | REFLEX-8125100 |
| Bauhöhe | 946,00 |
| Baulänge | 395,00 |
| Bautiefe | 758,00 |
| EAN-13 | 4036705220722 |
| Geeignet für Dämmschale | nein |
| Gewicht | 305,2 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 192,00 |
| Nenndurchmesser primär | DN 60 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
