Reflex Servitec 35/T/90 Vakuum-Sprührohrentgasung, bis 220m3, 0,5-2,5 bar, Control Touch

Der Reflex Servitec 35/T/90 ist eine Vakuum-Sprührohrentgasungseinheit, die speziell für die Entgasung und Nachspeisung in geschlossenen Heizwasser- und Kühlkreisläufen entwickelt wurde. Mit einem variablen Betriebsdruck von 0,5 bis 2,5 bar und einer maximalen Anlagenkapazität von 220 m³ eignet sich das Gerät auch für Hochhäuser sowie Nahwärme- und Wärme-Kälteverbundsysteme. Die vollautomatische Multifunktionseinheit ist mit der modernen Control Touch Steuerung ausgestattet und ermöglicht eine effiziente Systemüberwachung.

Wie funktioniert die Vakuum-Sprührohrentgasung Servitec 35/T/90?

Die Entgasung erfolgt im Hydraulikteil mittels einer Edelstahl-Kreiselpumpe in Kombination mit einem vertikal angeordneten Edelstahl-Vakuum-Sprührohr. Dieses ist mit einer Vakuumsprühdüse, Peilrohrentgasung sowie Druck- und Niveauüberwachung ausgestattet. Die Entgasung des Inhalts-, Füll- und Nachspeisewassers erfolgt in einem selbstoptimierenden Betrieb mit Zyklen für Dauer-, Intervall- und Nachspeiseentgasung. Die Steuerung sorgt für einen hydraulischen Abgleich des Entgasungsprozesses und eine präzise Gasabscheidung.

Für welche Medien ist die Servitec 35/T/90 geeignet?

Das Gerät ist für die Entgasung von Wasser sowie Wasser-Glykol-Gemischen mit einem Mischungsverhältnis von bis zu 50/50 % ausgelegt. Damit ist es flexibel einsetzbar in verschiedenen Heiz- und Kühlsystemen.

Welche Funktionen bietet die Control Touch Steuerung?

Die Control Touch Bedieneinheit verfügt über ein 4,3 Zoll resistives Farb-Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung. Sie bietet eine kombinierte grafische und klartextliche Darstellung von Systemdruck, Betriebs- und Störmeldungen sowie ein Funktionsschema. Die Steuerung ist frei parametrierbar, verfügt über eine Echtzeituhr, differenzierenden Fehler- und Parameterspeicher und signalisiert den aktiven Betriebsmodus, Sammelstörmeldungen, Minimalfüllniveau sowie die Funktion von Pumpe und Nachspeiseventil. Die Kommunikationselektronik umfasst Schnittstellen wie RS485, TTL, potenzialfreie Ausgänge und einen Steckplatz für optionale Module wie SD-Karten oder Kompakt-Busmodule.

Wie erfolgt die Nachspeisung und Systemüberwachung?

Die Nachspeisung wird über einen betriebssicheren Zweiwegemotorkugelhahn kontrolliert, der durch eine integrierte Systemdruckauswertung oder ein externes 230 V Signal angesteuert wird. Die Steuerung unterbricht die Nachspeisung automatisch bei Überschreitung der Laufzeit oder Zyklenanzahl und meldet Störungen. Alternativ kann die Nachspeisung aus einem offenen Netztrennbehälter erfolgen. Zudem besteht die Möglichkeit, Kontaktwasserzähler auszuwerten und optional die Kapazitätsüberwachung von Ionentauschern in der Nachspeiseleitung durchzuführen.

Wie ist die Servitec 35/T/90 konstruiert und installiert?

Die Funktionseinheit besteht aus einem Hydraulikteil und der Control Touch Steuerungs- und Bedieneinheit, die ergonomisch in ein modulares, bodenstehendes Rahmensystem aus eloxierten Aluminiumpräzisionsprofilen eingebunden sind. Die Leistungselektronik ist in einem eigenen Kunststoffschaltschrank unterhalb der Bedieneinheit montiert. Die Spannungsversorgung erfolgt über einen Hauptschalter an der Gehäuseaußenseite. Die Steuereinheit ist komplett verrohrt, anschlussfertig nach VDE-Vorschriften verdrahtet und verfügt über integrierte Absperrungen an den Systemanschlüssen. Die Bedieneinheit kann optional separat und vertikal bis zu drei Meter entfernt montiert werden.

Technische Daten

• Maximale Anlagenkapazität: 220 m³
• Betriebsdruck: 0,5 bis 2,5 bar
• Maximale Glykol-Mischung: 50 %
• Nennstrom: 5 A
• Maximale elektrische Leistungsaufnahme: 0,85 kW
• Schalldruckpegel: 55 dB(A)
• Anschlussmaß Einlass: 1 Zoll
• Anschlussmaß Auslass: 1/2 Zoll
• Anschlussmaß Nachfüllen/Auffüllen: 1/2 Zoll

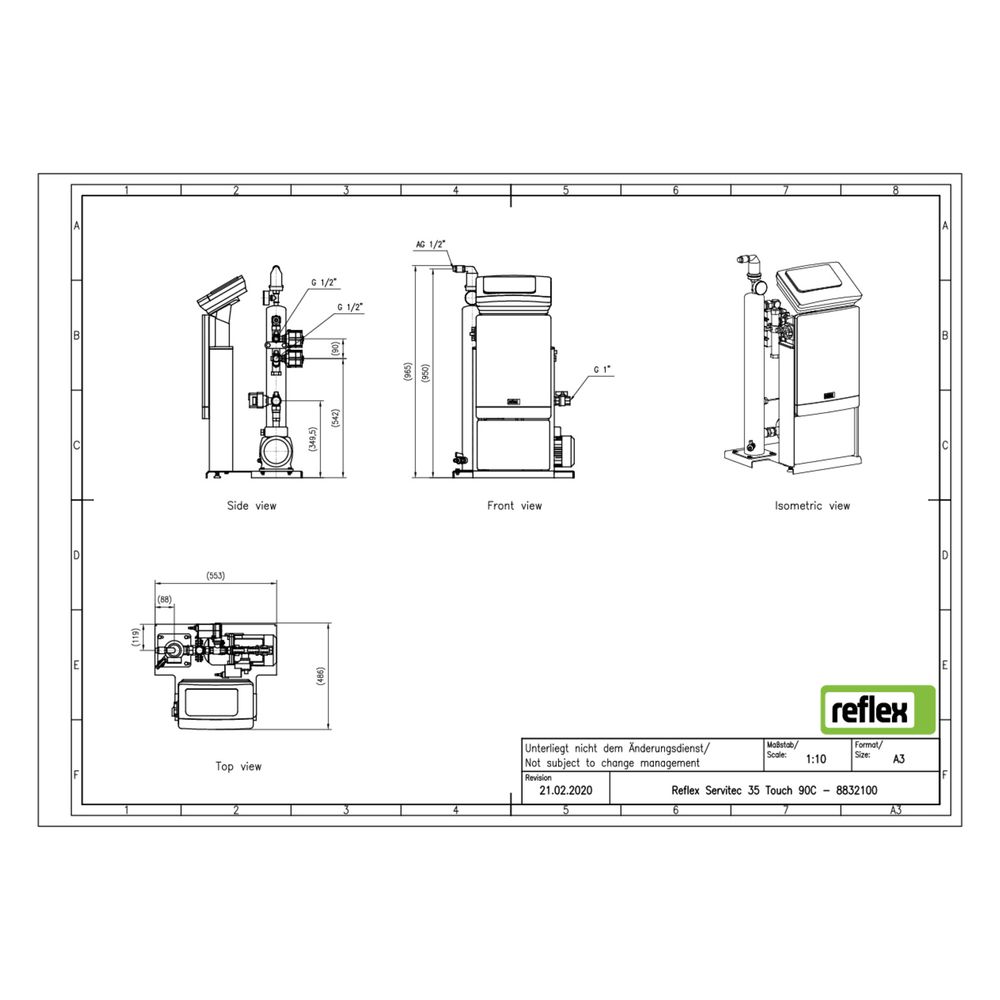

• Baulänge: 569 mm
• Bauhöhe: 965 mm
• Bautiefe: 486 mm
• Umgebungstemperatur: 0 bis 35 °C
• Frequenz: 50 Hz

Die Reflex Servitec 35/T/90 bietet eine vollautomatische und präzise Entgasung sowie Nachspeisung für Heiz- und Kühlkreisläufe mit variablen Betriebsparametern. Die Kombination aus Edelstahl-Hydraulikkomponenten und der modernen Control Touch Steuerung sorgt für eine zuverlässige Systemüberwachung und einfache Bedienung. Mit einer Leistung von 0,85 kW und einem Betriebsdruckbereich von 0,5 bis 2,5 bar ist die Einheit für anspruchsvolle Anwendungen in Gebäuden und Verbundsystemen geeignet.
