Reflex Ausdehnungsgefäß G MAG 3000, 3000L, 16 bar, stehend, Grau

Der Reflex Reflex G Ausdehnungsgefäß MAG 3000 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 3000 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen konzipiert und zeichnet sich durch eine stehende Bauweise sowie eine langlebige Epoxidharzbeschichtung aus. Typische Anwendungsbereiche sind Zentralheizungen und Kühlsysteme, bei denen ein Frostschutzmittelzusatz von 25 bis 50 Prozent verwendet wird.

Wie ist das Reflex G 3000 Ausdehnungsgefäß konstruiert?

Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Diese Membran erfüllt die Anforderungen der DIN EN 13831 und ermöglicht wiederkehrende Revisionen bei Großgefäßen. Die stehende Ausführung ist mit einem Manometer und einem Vordruckventil ausgestattet, die durch einen Metallbügel geschützt sind. Für den Anschluss sind Flanschanschlüsse DN65/PN16 vorgesehen, passend für Gefäße ab 1000 Litern.

Welche technischen Eigenschaften und Zulassungen besitzt das Ausdehnungsgefäß?

Das Reflex G 3000 ist nach DIN EN 13831, VDI 4708 und AD 2000 gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur liegt bei 70 °C. Das Gefäß ist für den Dauerbetrieb mit Mediumtemperaturen von -10 bis 70 °C ausgelegt. Es ist nicht für den Einsatz mit Leitungswasser geeignet, sondern für Heiz- und Kühlwasser mit Frostschutzmittelzusatz von mindestens 25 bis 50 Prozent.

Welche Anschluss- und Ausstattungsmerkmale bietet das Reflex G 3000?

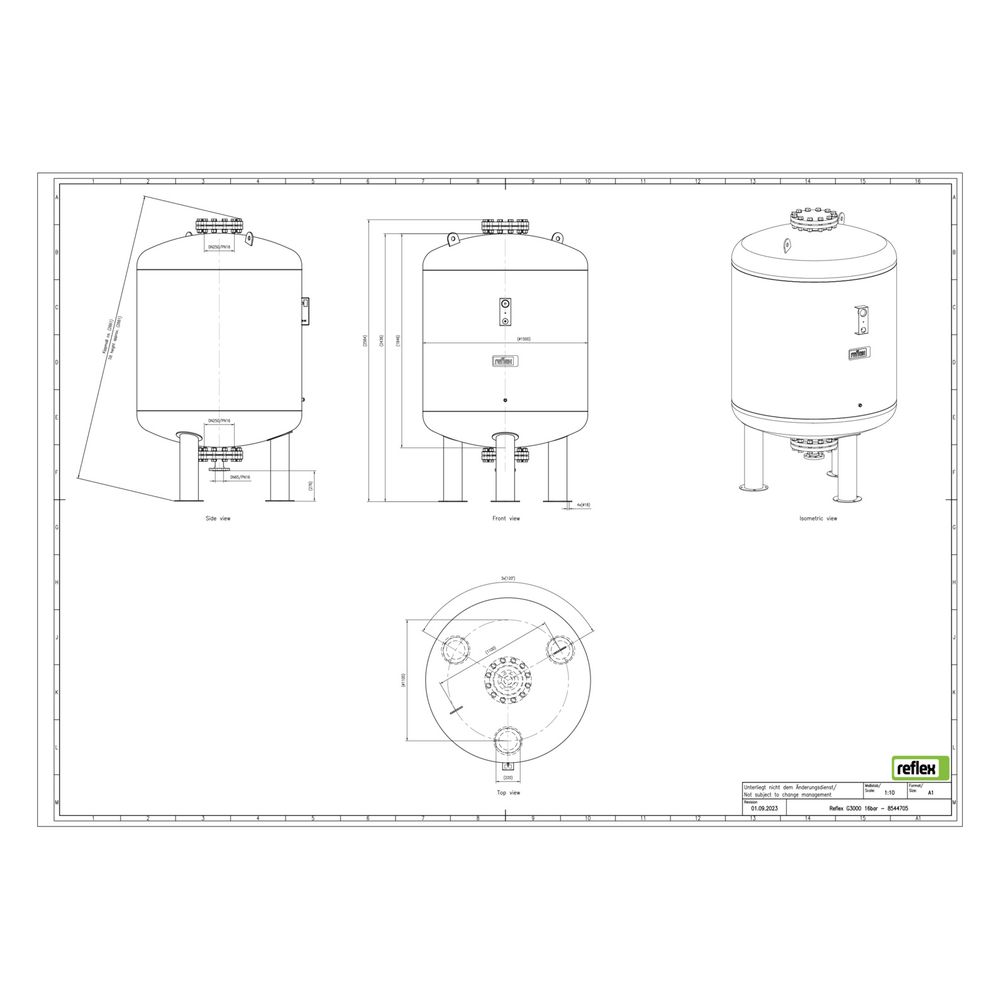

Das Ausdehnungsgefäß hat einen Durchmesser von 1500 mm und eine Bauhöhe von 2550 mm. Es ist mit Füßen ausgestattet und für die vertikale Platzierung vorgesehen. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt DN 65 mit einem Rohraußendurchmesser von 76,1 mm. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden. Ab einem Volumen von 1000 Litern ist eine Besichtigungsöffnung mit einem Durchmesser von 1000 mm integriert.

Technische Daten

• Nennvolumen: 3000 l
• Maximaler Betriebsdruck: 16 bar
• Maximale Systemtemperatur: 120 °C
• Maximale Betriebstemperatur: 70 °C
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Frostschutzmittelzusatz: 25 bis 50 %
• Durchmesser: 1500 mm
• Bauhöhe: 2550 mm
• Anschluss: Flansch DN65/PN16
• Membranwerkstoff: Butylkautschuk (IIR)

Das Reflex Reflex G Ausdehnungsgefäß MAG 3000 bietet eine robuste und langlebige Lösung für die Druckhaltung in Heiz- und Kühlsystemen. Mit einem Nennvolumen von 3000 Litern, einem maximalen Betriebsdruck von 16 bar und einer austauschbaren Vollmembran erfüllt es hohe Anforderungen an Sicherheit und Wartungsfreundlichkeit. Die stehende Bauweise und die Schutzvorrichtungen für Manometer und Vordruckventil unterstützen eine zuverlässige Funktion im Betrieb.
