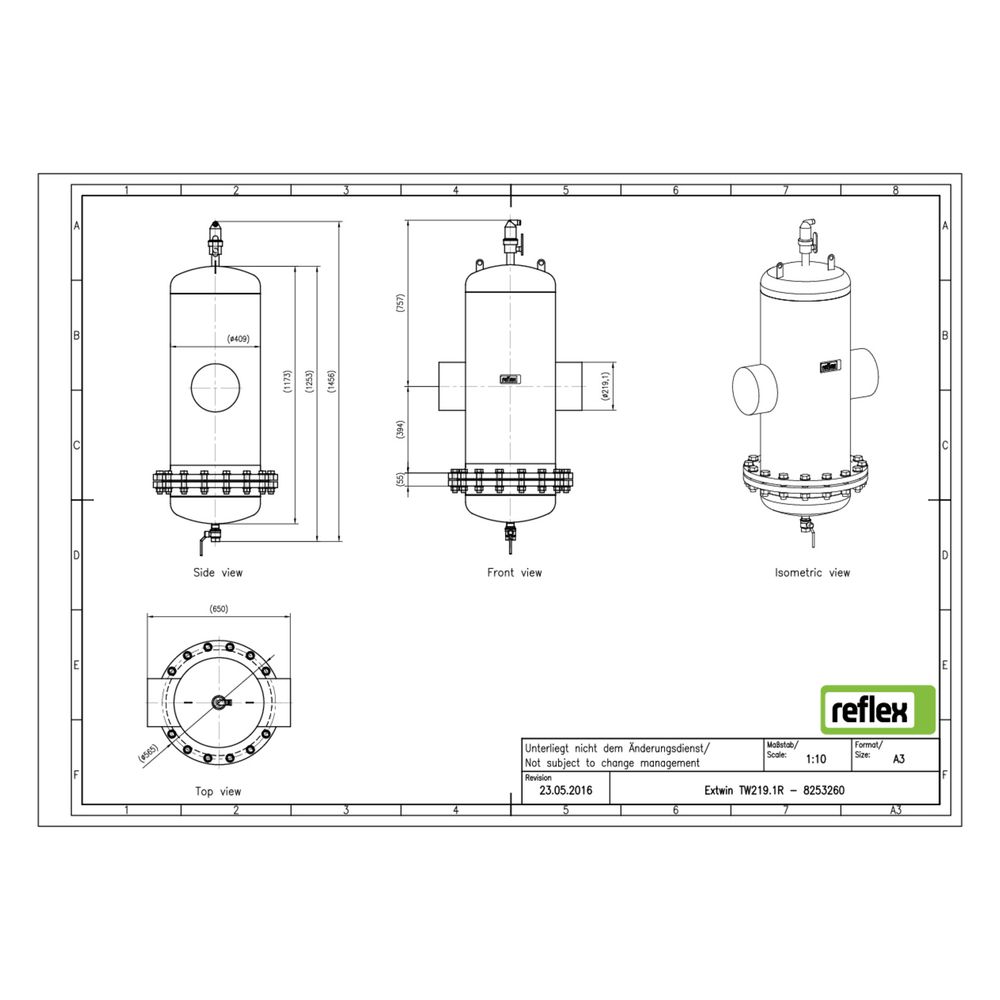

Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW 219,1mm R, mit Wartungsflansch und Schweißstutzen, 10 bar

Der Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW 219,1mm R ist eine kombinierte Armatur für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Systemkreisläufe. Das Gerät aus Stahl mit Schweißstutzen und Wartungsflansch ist für Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50 % geeignet und arbeitet bei einem maximalen Betriebsdruck von 10 bar.

Wie schützt der Extwin Schmutzabscheider empfindliche Systemkomponenten?

Der Extwin entfernt sowohl Schlamm als auch Mikroblasen aus dem Flüssigkeitsstrom, um empfindliche Geräte an Hochpunkten zu schützen. Gasblasen werden über das optimierte Abscheideelement Flowpac gesammelt, während der integrierte absperrbare Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil eine automatische und dauerhafte Ableitung der Luft in die Atmosphäre ermöglicht. So wird die Bildung von Luftpolstern und Mikroblasen im System reduziert.

Wie werden Schmutzpartikel aus dem System entfernt?

Der Schmutzabscheider verfügt über einen speziell gestalteten Einsatz zur Entfernung von Partikeln ab einer Größe von 5,0 Mikrometern aus dem Flüssigkeitsstrom. Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Wartung ohne Betriebsunterbrechung ermöglicht. Ein Wartungsflansch sorgt für einfachen Zugang zum Gehäuse bei Reinigungs- und Revisionsarbeiten.

Für welche Systeme und Medien ist der Extwin geeignet?

Der Extwin ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen konzipiert und nicht für offene Systeme geeignet. Er verarbeitet Wasser sowie Wasser/Glykolgemische mit einem Mischungsverhältnis von bis zu 50/50 %. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 110 °C, und der Nenndurchmesser beträgt 8 Zoll (200 mm).

Welche technischen Eigenschaften zeichnen den Extwin aus?

Das Gehäuse besteht aus Stahl mit einem Rohraußendurchmesser von 219,1 mm. Die Baulänge beträgt 650 mm, und der maximale Arbeitsdruck liegt bei 10 bar. Der Kvs-Wert beträgt 780,6 m³/h, was auf eine Durchflussleistung von 0,10 bis 180 m³/h hinweist. Das Gerät arbeitet nach dem Vollstromprinzip mit Beruhigung, verfügt über ein magnetisches Funktionsprinzip und einen automatischen Entlüfter.

Technische Daten

• Werkstoff Gehäuse: Stahl
• Rohraußendurchmesser: 219,1 mm
• Baulänge: 650 mm
• Maximaler Arbeitsdruck: 10 bar
• Nenndurchmesser: 8 Zoll (200 mm)
• Kvs-Wert: 780,6 m³/h
• Durchflussleistung: 0,10 bis 180 m³/h
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Maximale Glykol-Mischung: 50 %
• Automatischer Entlüfter: Ja
• Reinigung während des Betriebs: Nein

Der Reflex Extwin Schmutzabscheider TW 219,1mm R bietet eine zuverlässige Kombination aus Luft-, Mikroblasen- und Schmutzabscheidung für geschlossene Heiz- und Kühlsysteme. Mit seiner robusten Stahlkonstruktion, einem maximalen Betriebsdruck von 10 bar und der Fähigkeit, Partikel ab 5 Mikrometern zu entfernen, unterstützt er die Systemeffizienz und schützt empfindliche Komponenten nachhaltig.
