Beschreibung

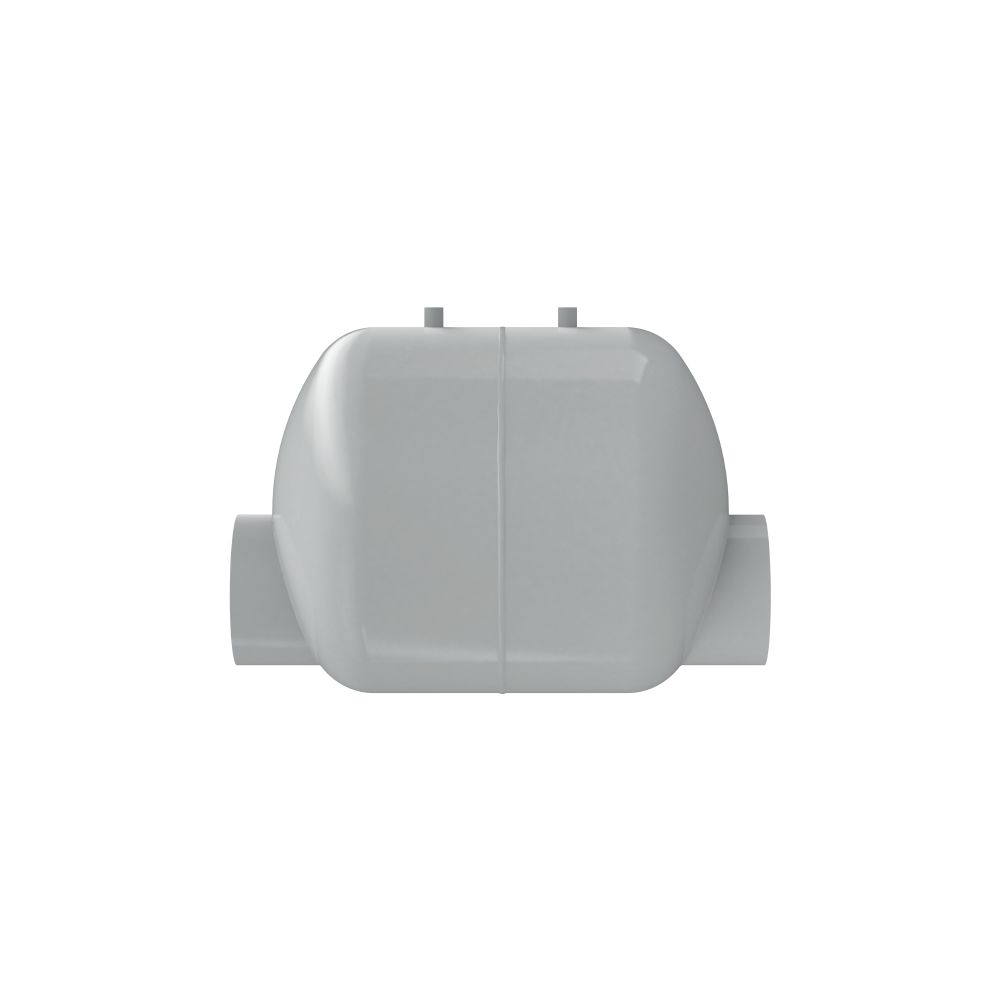

Reflex Luftabscheider LA 150, mit Anschweißstutzen, 10 bar, 110 Grad, Grau
Der Reflex Luftabscheider LA 150 aus der Serie Luftabscheider LA ist ein robustes Zubehörprodukt aus Stahl, das für den Einsatz in Flüssigkeitskreisläufen konzipiert ist. Mit einem maximalen Betriebsdruck von 10 bar und einer maximalen Betriebstemperatur von 110 °C eignet sich dieser Luftabscheider zur effizienten Abscheidung von Gasblasen in Heizungs- und Kühlanlagen. Die graue Ausführung ist für die Montage in horizontal verlaufenden Rohrleitungsabschnitten vorgesehen und verfügt über Anschweißstutzen für eine sichere Verbindung.
Wie funktioniert der Reflex Luftabscheider LA 150?
Der Luftabscheider arbeitet durch eine zylindrische Rohrerweiterung, die die Strömungsgeschwindigkeit des Fluidstroms reduziert. Diese Verlangsamung ermöglicht die effektive Trennung von Gasblasen vom Wasser. Über den Gewindeanschluss am Hochpunkt können Luftleitungen oder Schnellentlüfter angeschlossen werden, um die Luft sicher abzuführen.
Für welche Anwendungen ist der Luftabscheider geeignet?
Der Reflex Luftabscheider LA 150 ist für den Anschluss an Sicherheitsventile von Wärmeerzeugern geeignet und entspricht den Anforderungen der DIN EN 12828. Er wird hauptsächlich in Heizungsanlagen eingesetzt, um Wasser-Dampf-Gemische zu trennen und die Betriebssicherheit zu unterstützen.
Wie ist der Luftabscheider konstruiert und montiert?

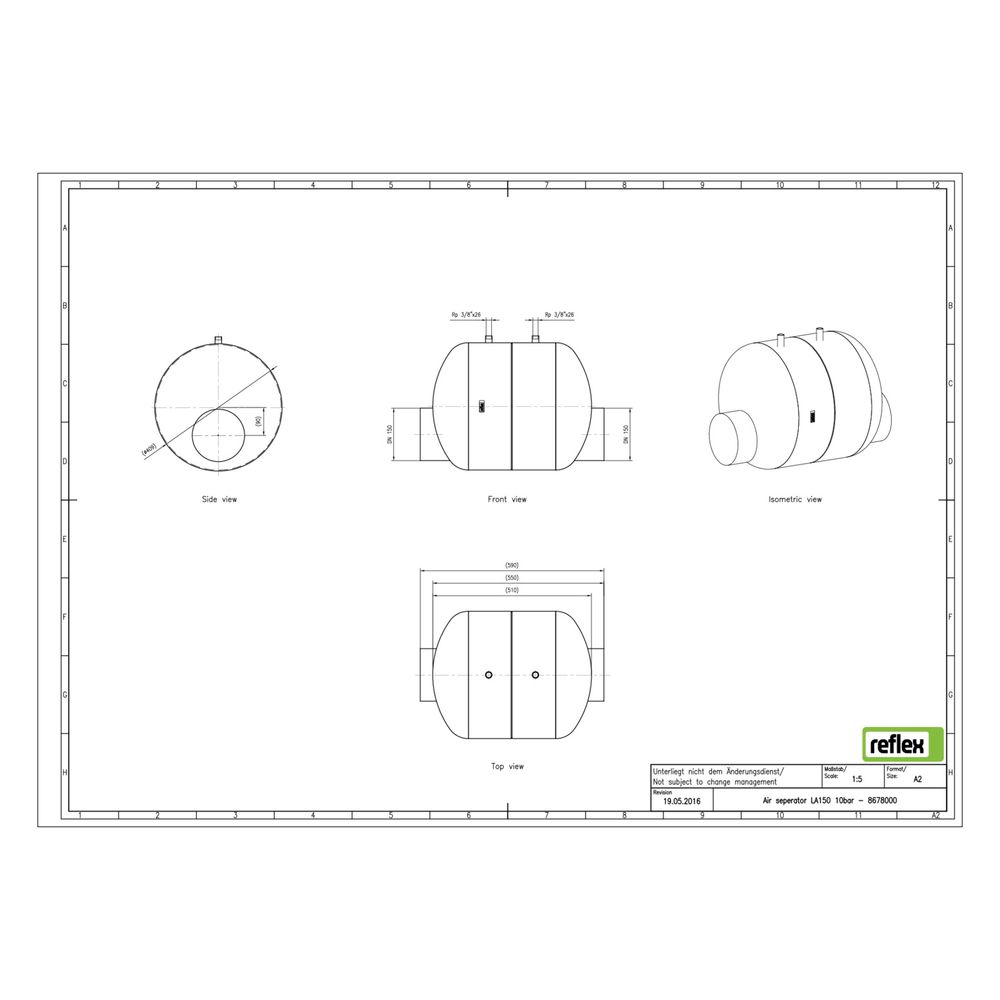

Der Luftabscheider besteht aus tiefgezogenem Stahlblech mit einer zylindrischen Rohrerweiterung. Die Montage erfolgt in horizontal verlaufenden Rohrleitungsabschnitten mittels Anschweißstutzen. Die Außenbeschichtung schützt das Bauteil vor Korrosion. Am Hochpunkt befindet sich ein Gewindeanschluss mit einem Nenndurchmesser von 3/8 Zoll für die Anbindung einer Luftleitung oder eines Schnellentlüfters.
Technische Daten
- Maximaler Betriebsdruck: 10 bar
- Maximale Betriebstemperatur: 110 °C
- Werkstoff: Stahl
- Durchmesser: 409 mm
- Nenndurchmesser Entlüftung: 3/8 Zoll
- Farbe: Grau
- Montage: Horizontal mit Anschweißstutzen
Der Reflex Luftabscheider LA 150 bietet eine zuverlässige Lösung zur Luftabscheidung in Flüssigkeitskreisläufen und unterstützt die Betriebssicherheit von Heizungsanlagen. Mit seiner robusten Stahlkonstruktion, einem Betriebsdruck von 10 bar und einer Betriebstemperatur von bis zu 110 °C ist er für vielfältige Anwendungen geeignet und erleichtert die Wartung durch den Gewindeanschluss für Luftleitungen oder Schnellentlüfter.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Luftabscheider LA |
| Hersteller-Produktgruppe | Luftabscheider LA |
| Hersteller-Artikelnummer | 8678000 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8678000 |
| Durchmesser | 409,00 |
| EAN-13 | 4036705118203 |
| Gewicht | 13,1 kg |
| Max Arbeitsdruck | 10,00 |
| Max Betriebstemperatur | 110,00 |
| Nenndurchmesser Entlüftung | 3/8 Zoll |
| Werkstoff | Stahl |
| WEEE-Nr. | 30666633 |
