Reflex Refix DT Ausdehnungsgefäß MAG 300, Nennvolumen 300l, 16 bar, Duo-Flansch DN 50

Der Reflex Refix DT Ausdehnungsgefäß MAG 300 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 300 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert. Das Gefäß erfüllt hohe Hygieneanforderungen und bietet vielfältige Anschlussmöglichkeiten für eine flexible Integration in Großanlagen.

Wie sorgt das Refix DT für hohe Hygiene und Sicherheit?

Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk IIR, die den Wasser- und Gasraum sicher trennt und den Normen DIN EN 13831, DIN 4807 T5, KTW-C sowie W 270 entspricht. Die Innen- und Außenbeschichtung ist nach KTW-A ausgeführt und ermöglicht eine langlebige, hygienische Oberfläche. Das Gefäß ist SVGW geprüft und zugelassen, was seine Eignung für Trinkwasseranlagen bestätigt.

Welche Anschluss- und Ausstattungsvarianten bietet das MAG 300?

Bis zu einem Anschlussmaß von Rp 1 1/4" ist das Gefäß mit einer Flowjet-Durchströmungsarmatur inklusive Absperrung und Entleerung ausgestattet. Ab DN 50 erfolgt die Ausführung mit einem Duo-Flanschanschlussstück mit integrierter Durchströmungseinrichtung. Das Ausdehnungsgefäß verfügt über ein Manometer und ein Vordruckventil, die durch einen Metallbügel geschützt sind. Eine Muffe für einen optionalen Membranbruchmelder ist ebenfalls vorhanden.

Für welche Einsatzbedingungen ist das Ausdehnungsgefäß geeignet?

Das Refix DT MAG 300 ist ausschließlich für Kaltwasserleitungen ausgelegt und für den Dauerbetrieb bei Mediumtemperaturen von -10 bis 70 °C geeignet. Es ist nicht für Zentralheizungen oder Kühlanlagen vorgesehen. Die maximale Glykol-Mischung beträgt 0 %, was die ausschließliche Verwendung mit Leitungswasser unterstreicht. Die vertikale Platzierung mit Füßen ist vorgesehen, eine horizontale Montage ist nicht vorgesehen.

Welche Normen und Richtlinien erfüllt das Produkt?

Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie AD 2000 und ist nach der Druckgeräterichtlinie 2014/68/EU zugelassen. Es erfüllt die Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingungen PSV mal Volumen kleiner oder gleich 3.000 bar mal Liter erfüllt. Diese Normen und Zulassungen sichern die Qualität und Betriebssicherheit des Gefäßes.

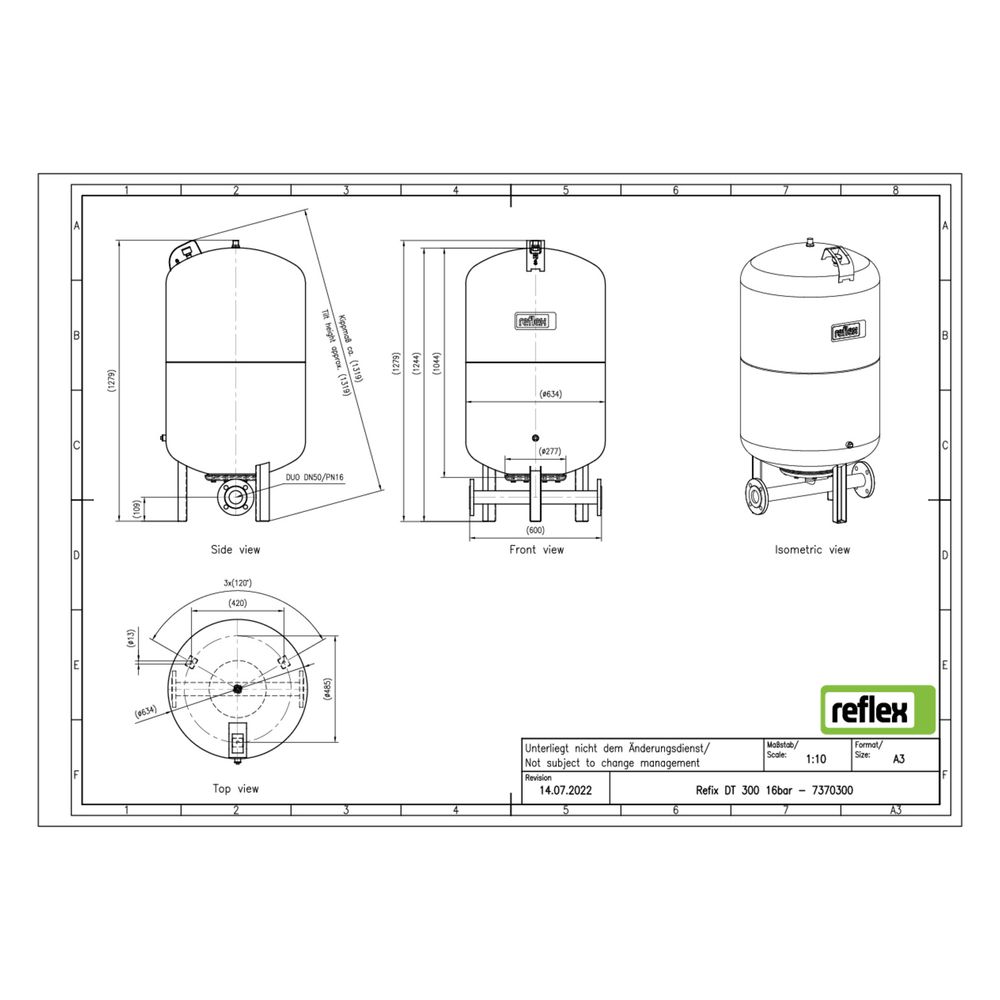

Technische Daten

• Nennvolumen: 300 l
• Maximaler Betriebsdruck: 16 bar
• Anschluss: Duo-Flansch DN 50
• Bauhöhe: 1273 mm
• Durchmesser: 634 mm
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Membranwerkstoff: Butylkautschuk IIR
• Platzierung: vertikal
• Mit Manometer: ja
• Mit Füßen: ja

Das Reflex Refix DT Ausdehnungsgefäß MAG 300 bietet eine zuverlässige und hygienische Lösung für Kaltwasseranlagen mit einem Nennvolumen von 300 Litern und einem Betriebsdruck von bis zu 16 bar. Die robuste Bauweise, die geprüfte Membran und die vielfältigen Anschlussmöglichkeiten ermöglichen eine flexible und sichere Integration in Trinkwassererwärmungs- und Druckerhöhungsanlagen.
