Reflex Refix DT Ausdehnungsgefäß MAG 2000, Nennvolumen 2000l, 10 bar, Duo-Flansch DN 80
Der Reflex Refix DT Ausdehnungsgefäß MAG 2000 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 2000 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für Kaltwasseranlagen in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die Ausführung mit Duo-Flansch DN 80 ermöglicht eine flexible und leistungsstarke Integration in Großanlagen.
Wie ist das Reflex Refix DT MAG 2000 konstruiert und welche Materialien werden verwendet?
Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die nach DIN EN 13831, DIN 4807 T5, KTW-C und W 270 geprüft ist. Die Innen- und Außenbeschichtung besteht aus langlebiger Epoxidharzbeschichtung gemäß KTW-A, die den Korrosionsschutz sicherstellt. Das Gefäß ist vertikal platzierbar und mit einem Manometer sowie einem Vordruckventil ausgestattet, die durch einen Metallbügel geschützt sind. Die Membran teilt das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster.
Welche Anschlussmöglichkeiten und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?
Das Gefäß ist mit einem Duo-Flanschanschluss DN 80 ausgestattet, der eine Durchströmungseinrichtung integriert. Für Rohranschlüsse steht ein Außengewinde (metrisch) zur Verfügung. Bis zu einer Rohrgröße von Rp 1 1/4' ist das Gefäß mit einer Flowjet-Durchströmungsarmatur inklusive Absperrung und Entleerung ausgestattet. Die Konstruktion entspricht den Anforderungen der Druckgeräterichtlinie 2014/68/EU sowie den Normen DIN EN 13831, VDI 4708 und AD 2000.
Für welche Anwendungen und Einsatzbereiche ist das Reflex Refix DT MAG 2000 geeignet?
Das Ausdehnungsgefäß ist ausschließlich für Kaltwasserleitungen vorgesehen und eignet sich für den Einsatz in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Es ist SVGW geprüft und zugelassen und erfüllt die hygienischen Anforderungen für Großanlagen. Die Montage- und Bedienungsanleitung ist zu beachten, um die korrekte Installation sicherzustellen.
Welche Normen und Zulassungen liegen für das Ausdehnungsgefäß vor?
Das Gefäß ist nach DIN EN 13831, VDI 4708 und AD 2000 gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Es ist SVGW geprüft und zugelassen. Zudem besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingungen PSV mal Volumen kleiner oder gleich 3000 bar Liter erfüllt.
Technische Daten
- Nennvolumen: 2000 l
- Maximaler Betriebsdruck: 10 bar
- Anschluss: Duo-Flansch DN 80 mit Außengewinde (metrisch)
- Membranwerkstoff: Butylkautschuk (IIR)

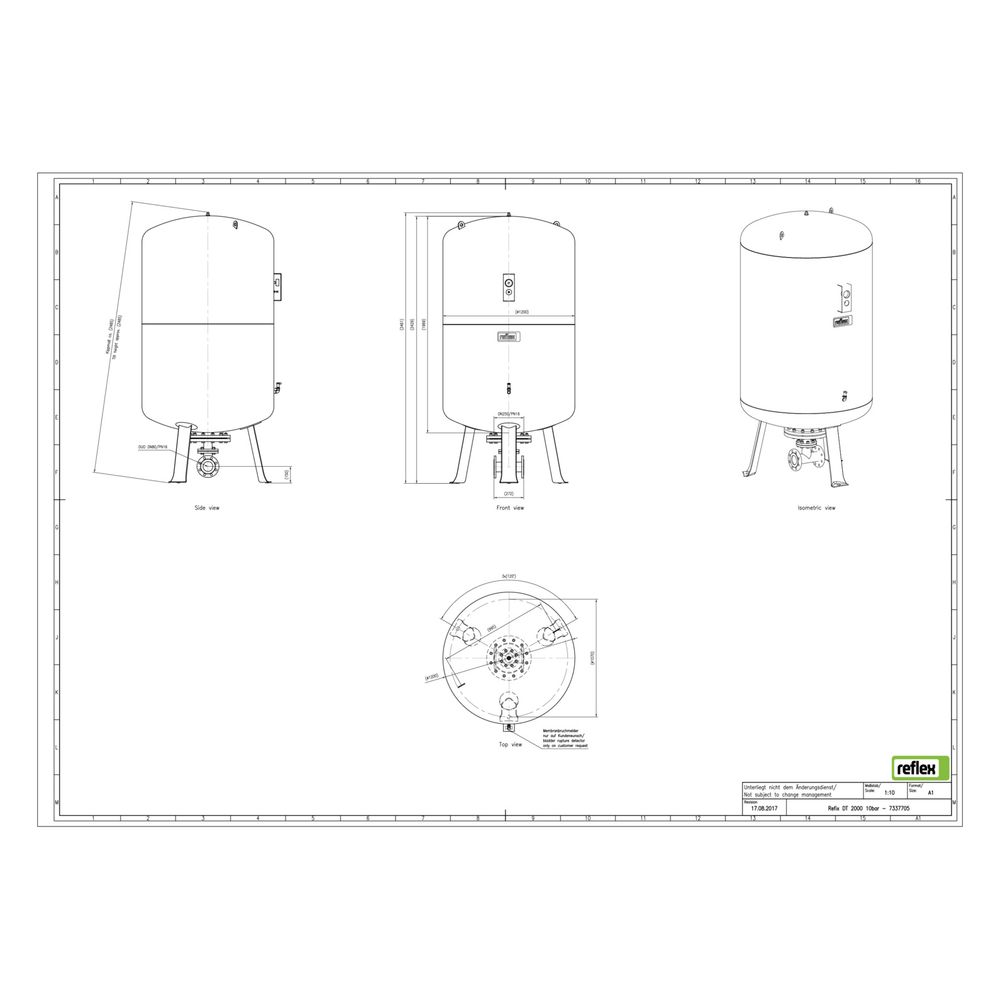

- Bauhöhe: 2439 mm
- Durchmesser: 1200 mm
- Vordruck: 2 bar
- Temperaturbereich Medium: -10 bis 70 °C
- Platzierung: vertikal
- Mit Manometer: ja
- Mit Sicherheitsventil: nein
- Druckstufe Flansch: PN 16
Das Reflex Refix DT Ausdehnungsgefäß MAG 2000 bietet eine hygienisch geprüfte und robuste Lösung für Kaltwasseranlagen in Großanlagen. Mit einem Nennvolumen von 2000 Litern und einem maximalen Betriebsdruck von 10 bar erfüllt es anspruchsvolle Anforderungen an Sicherheit und Leistung. Die hochwertige Membran und die langlebige Beschichtung sorgen für eine zuverlässige Funktion und lange Lebensdauer.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7337705 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7337705 |
| Bauhöhe | 2439,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 1200,00 |
| EAN-13 | 4036705069291 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 711,5 kg |
| Kippmaß | 2501,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 80 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 88,90 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
