Reflex Refix DE Ausdehnungsgefäß MAG 1500, Nennvolumen 1500l, 10 bar, tauschbare Membran, mit Füßen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 1500 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1500 Litern und einem maximalen Betriebsdruck von 10 bar. Es eignet sich besonders für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Die tauschbare Vollmembran und die korrosionsgeschützten wasserberührenden Teile machen das Gefäß langlebig und zuverlässig.

Für welche Anwendungen ist das Refix DE 1500 geeignet?

Das Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Aufgrund der robusten Bauweise und der korrosionsgeschützten Komponenten ist es auch für Systeme mit erhöhten Anforderungen an den Korrosionsschutz geeignet.

Wie ist das Ausdehnungsgefäß konstruiert?

Das Gefäß verfügt über eine nicht durchströmte Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Ab einem Volumen von 50 Litern ist die Membran tauschbar. Die wasserberührenden Teile sind korrosionsgeschützt und mit einer langlebigen Epoxidharzbeschichtung versehen. Das Gefäß ist vertikal aufstellbar und mit stabilen Füßen ausgestattet.

Welche technischen Merkmale und Schutzvorrichtungen sind vorhanden?

Das Refix DE 1500 ist mit einem Manometer ausgestattet, das zusammen mit dem Vordruckventil durch einen Metallbügel geschützt ist. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von DN 65. Die Druckstufe des Flansches beträgt PN 16, der maximale Arbeitsdruck liegt bei 10 bar. Das Gefäß ist für den Einsatz mit Frostschutzmittelzusätzen von mindestens 25 bis 50 % geeignet und kann Mediumtemperaturen von -10 bis 70 °C dauerhaft aushalten.

Welche Normen und Zulassungen gelten für das Gefäß?

Das Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt. Es erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU.

Technische Daten

• Nennvolumen: 1500 l
• Maximaler Betriebsdruck: 10 bar
• Farbe: blau

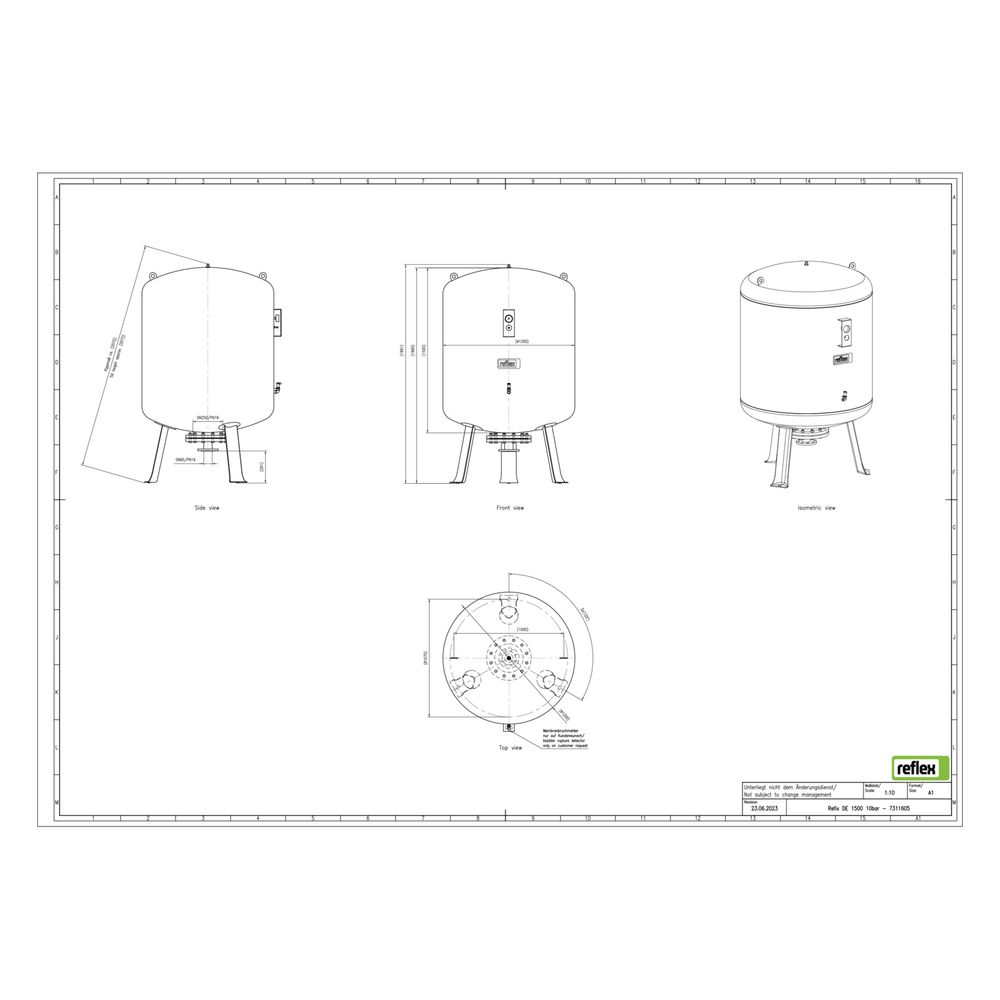

• Bauhöhe: 1979 mm
• Kippmaß: 2055 mm
• Durchmesser: 1200 mm
• Anschluss: Außengewinde (metrisch), DN 65
• Werkstoff Membran: Butylkautschuk (IIR)
• Vordruck: 2 bar
• Druckstufe Flansch: PN 16
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Max. Glykol-Mischung: 50 %
• Aufstellung: vertikal mit Füßen
• Mit Manometer: ja
• Mit austauschbarer Membran: ja

Das Reflex Refix DE Ausdehnungsgefäß MAG 1500 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen. Die tauschbare Vollmembran, der maximale Betriebsdruck von 10 bar und das große Nennvolumen von 1500 Litern ermöglichen eine zuverlässige Druckkompensation in Feuerlösch-, Brauch- und Betriebswassersystemen sowie Fußbodenheizungen. Die vertikale Aufstellung mit Füßen und der integrierte Manometerschutz erhöhen die Betriebssicherheit und Langlebigkeit des Gefäßes.
