Reflex Longtherm Plattenwärmetauscher RMB-34-30, gelötet, 30 Platten, eingängig, G 3/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-34-30 ist ein gelöteter, eingängiger Wärmetauscher mit 30 Edelstahlplatten (Werkstoff 1.4404) und einem primären Außengewindeanschluss G 3/4". Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Strömungskanäle sind im Wärmetauscher vorhanden?
Es werden zwei Kanalformen unterschieden: der rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie der rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand entsprechend der Anwendung.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar ausgelegt. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU. Die Ausführung mit Außengewindeanschluss G 3/4" erleichtert die Integration in bestehende Anlagen.
Welche Maße und Anschlussdetails sind relevant?

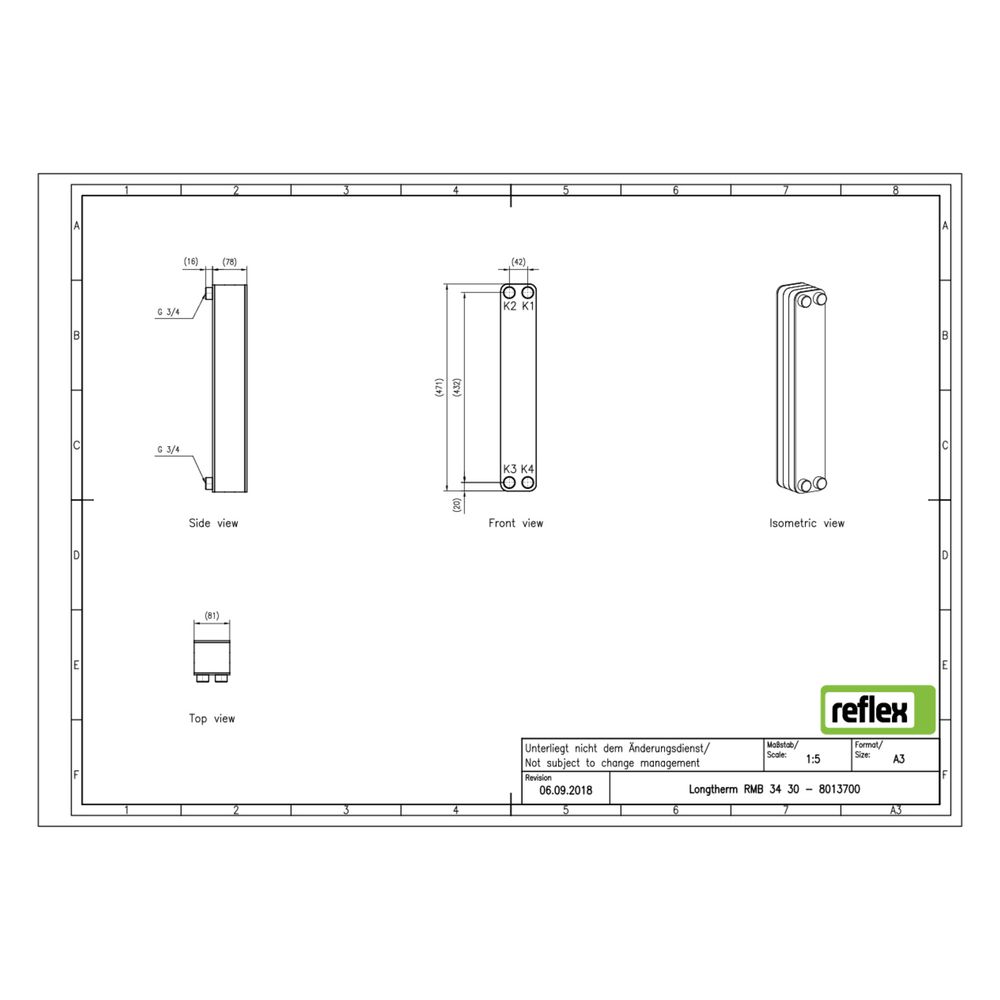

Der Wärmetauscher hat eine Baulänge von 81 mm, eine Bauhöhe von 471 mm und eine Bautiefe von 78 mm. Der Mittenabstand der Anschlüsse beträgt 42 mm. Die 30 Platten sind kompakt angeordnet, was eine platzsparende Installation erlaubt. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 30
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde G 3/4"
- Baulänge: 81 mm
- Bauhöhe: 471 mm
- Bautiefe: 78 mm
- Mittenabstand Anschlüsse: 42 mm
- Dämmschale: geeignet, nicht enthalten
Der Reflex Longtherm Plattenwärmetauscher RMB-34-30 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der kompakten Bauform ist er für vielfältige Anwendungen geeignet und unterstützt eine zuverlässige Systemintegration.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8013700 |
| Hersteller | Reflex |
| Anzahl der Platten | 30,00 |
| Artikelnummer | REFLEX-8013700 |
| Ausführung | gelötet |
| Bauhöhe | 471,00 |
| Baulänge | 81,00 |
| Bautiefe | 78,00 |
| EAN-13 | 4036705178511 |
| Geeignet für Dämmschale | ja |
| Gewicht | 9,66 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 42,00 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
