Beschreibung

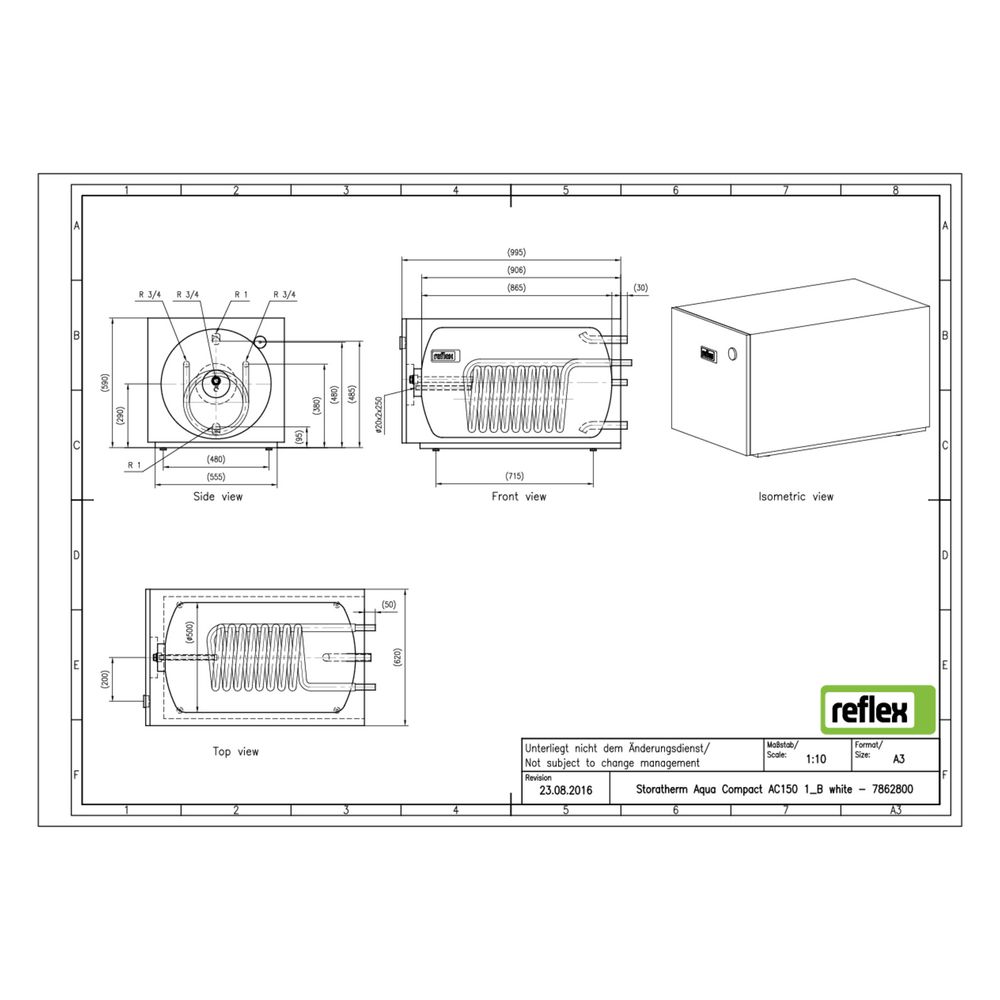

Reflex Storatherm Aqua Compact AC 150/1, Nenninhalt 147l, 52mm, Unterstellspeicher, Weiß
Der Reflex Storatherm Aqua Compact AC 150/1 ist ein platzsparender Unterstellspeicher mit einem Nenninhalt von 147 Litern, der zur indirekten Erwärmung und Speicherung von Trinkwasser dient. Ausgestattet mit einem innenliegenden Glattrohrwärmeübertrager und einer hygienischen Emailbeschichtung nach DIN 4753 T3 eignet sich dieser Speicher für den Einsatz in Eigenheimen sowie im Wohnungs-, Gewerbe- und Industriebau. Die werkseitig montierte Wärmedämmung sorgt für eine effiziente Wärmehaltung bei kompakter Bauweise.
Wie ist der Speicher konstruiert und geschützt?
Der Speicherbehälter besteht aus Stahl S235JR+AR und ist nach DIN EN 12897 sowie der Druckgeräterichtlinie 2014/68/EU ausgelegt. Die Innenfläche ist mit einer Emailbeschichtung versehen, die den Korrosionsschutz sicherstellt und hygienisch einwandfreies Trinkwasser ermöglicht. Zusätzlich ist eine Magnesiumanode integriert, die den Korrosionsschutz unterstützt. Die werkseitig angebrachte Wärmedämmung entspricht der Baustoffklasse B2 nach DIN 4102-1 und ist nicht abnehmbar, was Wärmeverluste minimiert.
Welche Anschlüsse und Ausstattungsmerkmale bietet der Reflex Storatherm Aqua Compact AC 150/1?
Der Speicher verfügt über einen 3/4 Zoll (20 mm) primären Wärmetauscheranschluss sowie 1 Zoll (25 mm) Anschlüsse für Kalt- und Warmwasser. Die Zirkulationsleitung hat einen Nenndurchmesser von 3/4 Zoll (20 mm). Eine Reinigungsöffnung und ein Thermometer sind vorhanden, ein Manometer ist nicht integriert. Der maximale Arbeitsdruck beträgt sowohl im Primär- als auch im Sekundärkreis 10 bar. Die Wärmeübertragung erfolgt über eine Spirale im Inneren des Speichers.
Für welche Anwendungen ist der Unterstellspeicher geeignet?
Der Reflex Storatherm Aqua Compact AC 150/1 ist ausschließlich für die Erwärmung von Trinkwasser konzipiert. Er eignet sich besonders für Installationen mit begrenztem Platzangebot, wie in Eigenheimen sowie Wohnungs-, Gewerbe- und Industriebauten, in denen eine hygienische und effiziente Trinkwassererwärmung erforderlich ist.
Technische Daten
- Nenninhalt: 147 Liter
- Baulänge: 620 mm
- Bauhöhe: 590 mm
- Bautiefe: 1031 mm
- Kippmaß: 1300 mm
- Werkstoff Boiler: Stahl S235JR+AR
- Energieeffizienzklasse: B
- Nenndurchmesser primär: 3/4 Zoll (20 mm)
- Nenndurchmesser Warmwasseranschluss: 1 Zoll (25 mm)
- Nenndurchmesser Kaltwasseranschluss: 1 Zoll (25 mm)
- Nenndurchmesser Zirkulationsleitung: 3/4 Zoll (20 mm)
- Max. Arbeitsdruck primär: 10 bar
- Max. Arbeitsdruck sekundär: 10 bar
- Max. übertragbare Leistung 80/10-45: 29 kW
- Oberflächenschutz Gefäß: emailliert
- Mit Thermometer: ja
- Mit Reinigungsöffnung: ja
- Schutzanode: ja
Der Reflex Storatherm Aqua Compact AC 150/1 bietet eine effiziente und hygienische Lösung zur Trinkwassererwärmung mit einem robusten Stahlbehälter und hochwertiger Emailbeschichtung. Die kompakte Bauweise und die werkseitige Dämmung sorgen für eine platzsparende Installation und geringe Wärmeverluste. Mit einer maximalen übertragbaren Leistung von 29 kW und einem Nenninhalt von 147 Litern ist der Speicher für vielfältige Anwendungen in Wohn- und Gewerbebauten geeignet.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Storatherm Aqua |
| Hersteller-Produktgruppe | Storatherm Aqua |
| Hersteller-Artikelnummer | 7862800 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-7862800 |
| Bauhöhe | 590,00 |
| Baulänge | 620,00 |
| Bautiefe | 1031,00 |
| Doppelte Trennung | nein |
| EAN-13 | 4036705137235 |
| Energieeffizienzklasse | B |
| Gewicht | 93,5 kg |
| Inhalt | 147,00 |
| Kippmaß | 1300,00 |
| Max Arbeitsdruck primär | 10,00 |
| Max Arbeitsdruck sekundär | 10,00 |
| Max übertragbare Leistung 80/10-45 | 29,00 |
| Mit Druckreduzierventil | nein |
| Mit Manometer | nein |
| Mit Reinigungsöffnung | ja |
| Mit Thermometer | ja |
| Nenndurchmesser Kaltwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Nenndurchmesser Warmwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser Zirkulationsleitung | 3/4 Zoll (20) |
| Oberflächenschutz Gefäß | emailliert |
| Platzierung vertikal | nein |
| Schutzanode | ja |
| Wandaufstellung | ja |
| Werkstoff des Boilers | Stahl |
| Wärmeübertragung | Spirale |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
