Beschreibung

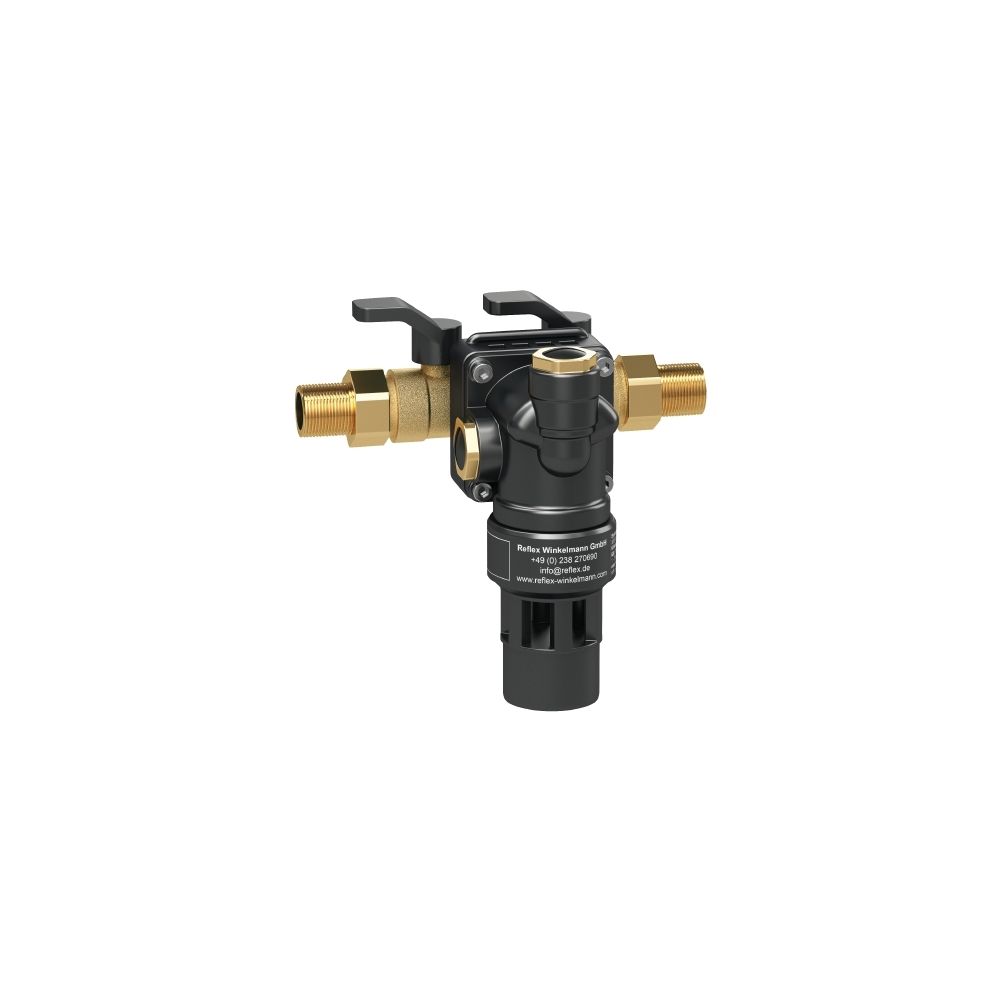

Reflex Fillset Nachspeisestation Compact Twist M-Bus, mit Systemtrenner und Wasserzähler
Der Reflex Fillset Nachspeisestation Compact Twist M-Bus ist eine Nachspeisearmatur mit integriertem M-Bus Wasserzähler und Systemtrenner, die zur Verbindung von Heiz- oder Kühlwassersystemen mit Trinkwassernetzen dient. Die kompakte Armatur eignet sich für den Festeinbau und ermöglicht eine sichere und normgerechte Nachspeisung von Frischwasser in Anlagensystemen, sowohl horizontal als auch vertikal montierbar.
Wie sorgt die Fillset Compact Twist M-Bus für Sicherheit und Normkonformität?
Die Nachspeisestation ist mit einem Systemtrenner nach DIN 1988-100 beziehungsweise DIN EN 1717 ausgestattet, der eine zuverlässige Trennung zwischen Trinkwasser und Heiz- oder Kühlwasser sicherstellt. Ein integrierter Schmutzfänger hält Verunreinigungen zurück und erhöht die Betriebssicherheit. Diese Ausstattung erfüllt die Anforderungen an Hygiene und Sicherheit bei der Nachspeisung.
Welche Funktionen und Komponenten sind in der Fillset Compact Twist M-Bus enthalten?
Die Armatur verfügt über Armaturabsperrkugelhähne zum Absperren der Nachspeisung. Der integrierte M-Bus fähige Wasserzähler erfasst den Wasserverbrauch digital und kann in übergeordnete Steuerungssysteme eingebunden werden. Ein Ablauftrichter leitet überschüssiges Wasser kontrolliert ab. Die Nachspeisestation ist für Temperaturen bis 65 °C und einen maximalen Arbeitsdruck von 10 bar ausgelegt.
Für welche Anwendungen und Einsatzbereiche ist die Nachspeisestation geeignet?
Das Fillset Compact Twist M-Bus ist für die Nachspeisung in Heiz- und Kühlwassersystemen konzipiert, die eine dauerhafte Verbindung mit dem Trinkwassernetz benötigen. Es eignet sich für den Festeinbau in Gebäuden, wo eine sichere und normgerechte Nachspeisung erforderlich ist. Die Armatur ist kompatibel mit Reflex Control Steuerungen und kann in automatische Nachspeiselösungen integriert werden.
Technische Daten
- Baulänge: 175 mm
- Bauhöhe: 157 mm
- Bautiefe: 117 mm
- Nenndurchmesser: 1/2 Zoll (15)
- Maximaler Arbeitsdruck: 10 bar
- Druckbereich: 1,30 bis 10 bar
- Maximale Temperatur Eingang/Ausgang: 65 °C
- Mit Systemtrenner: ja
- Mit Ablauftrichter: ja
- Geeignet für Enthärtung: ja
- Geeignet für Festeinbau: ja
Die Reflex Fillset Nachspeisestation Compact Twist M-Bus bietet eine kompakte und sichere Lösung zur Nachspeisung von Heiz- und Kühlwassersystemen mit Trinkwasser. Mit integriertem M-Bus Wasserzähler, Systemtrenner und Schmutzfänger erfüllt sie die Anforderungen an Hygiene und Betriebssicherheit bei einem maximalen Arbeitsdruck von 10 bar und Temperaturen bis 65 °C. Die Armatur ist für den Festeinbau geeignet und unterstützt eine einfache Integration in Steuerungssysteme.
Technische Daten
| Hersteller-Warengruppe | Nachspeisung |
| Hersteller-Serie | Fillcontrol, Fillset |
| Hersteller-Produktgruppe | Fillcontrol, Fillset |
| Hersteller-Artikelnummer | 6811855 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-6811855 |
| Bauhöhe | 157,00 |
| Baulänge | 175,00 |
| Bautiefe | 117,00 |
| Druck | 1,30 - 10,00 |
| EAN-13 | 4036705227400 |
| Geeignet für den Festeinbau | ja |
| Geeignet für Enthärtung | ja |
| Geeignet für mobilen Einsatz | nein |
| Geeignet für pH-Wert Stabilisierung | nein |
| Geeignet für Vollentsalzung | nein |
| Gewicht | 3 kg |
| Max Arbeitsdruck | 10,00 |
| Max Temperatur Ausgang | 65,00 |
| Max Temperatur Eingang | 65,00 |
| Mit Ablauftrichter | ja |
| Mit automatischer Befüllung | nein |
| Mit Entlüfter | nein |
| Mit Filter | nein |
| Mit Isolierung | nein |
| Mit Manometer | nein |
| Mit Systemtrenner | ja |
| Nenndurchmesser | 1/2 Zoll (15) |
| WEEE-Nr. | 30666633 |
